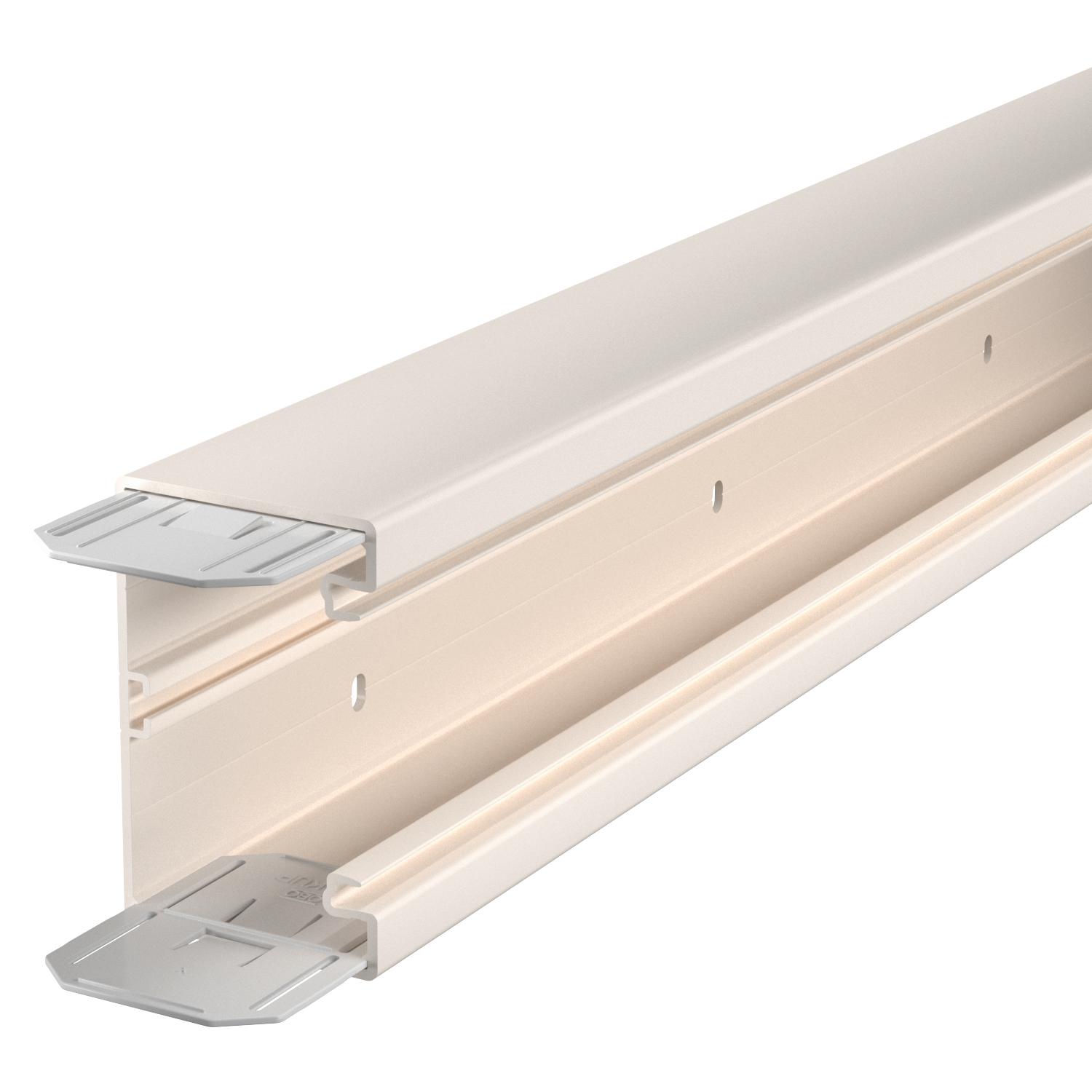

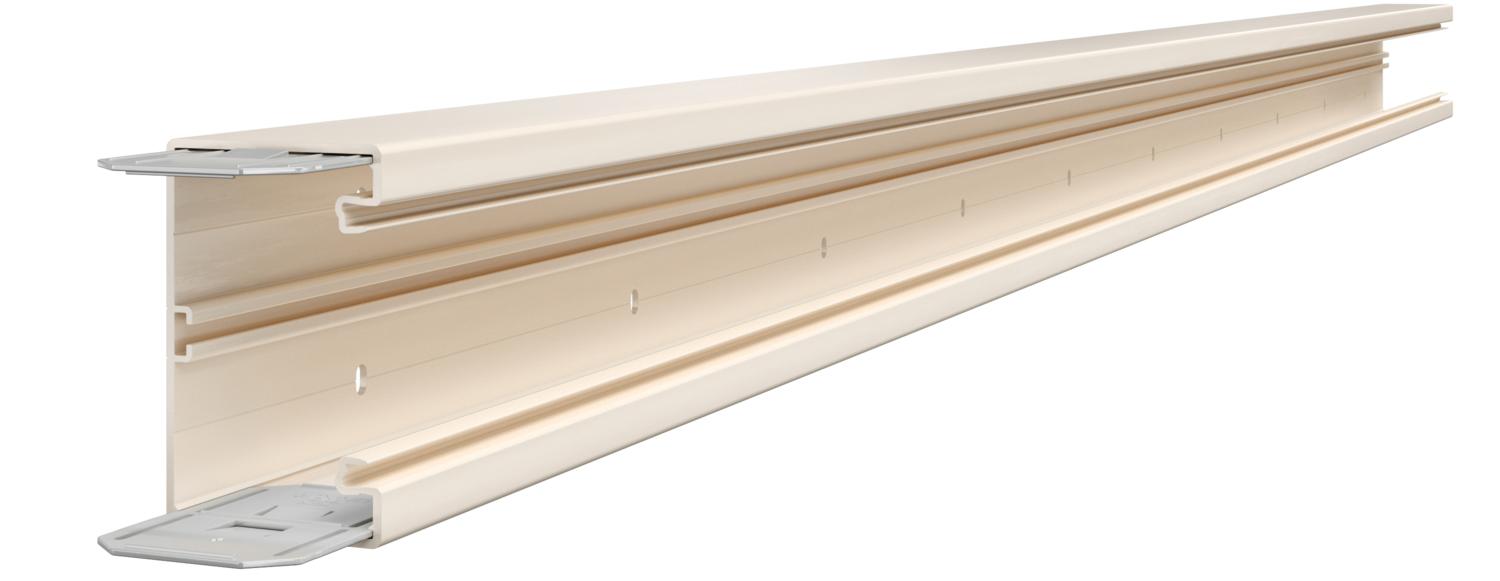

Instaliacinis prietaisų kanalas „Rapid 80“, kanalo plotis 110, kanalo aukštis 70
Art. Nr. 6274301 | EAN 4012195656333
- Prekės aprašymas
-
Prekės aprašymasGK prietaisų instaliacinis kanalas iš bešvinio polivinilchlorido tinkamas montuoti tiesiai prie sienos arba sieninių konsolių. Tvirtinimui naudojamos kiaurymės kanalo dugne. GK prietaisų instaliaciniame kanalo pagrinde yra briaunos, skirtos pertvarai iš plastiko įstatyti. 71GD... serijos prietaisų montažinėse dėžutėse galima instaliuoti visų tipų jungiklius (konstrukcija su atraminiu žiedu ir atramine apkaba), taip pat „Modul 45“ montuojamuosius prietaisus. Kanalo dangčio anga yra 76,5 mm. kiekvienoje kanalo sekcijos pusėje iš anksto įmontuota sujungimo movų pora. Dangtį reikia užsisakyti atskirai.
Dangtį reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

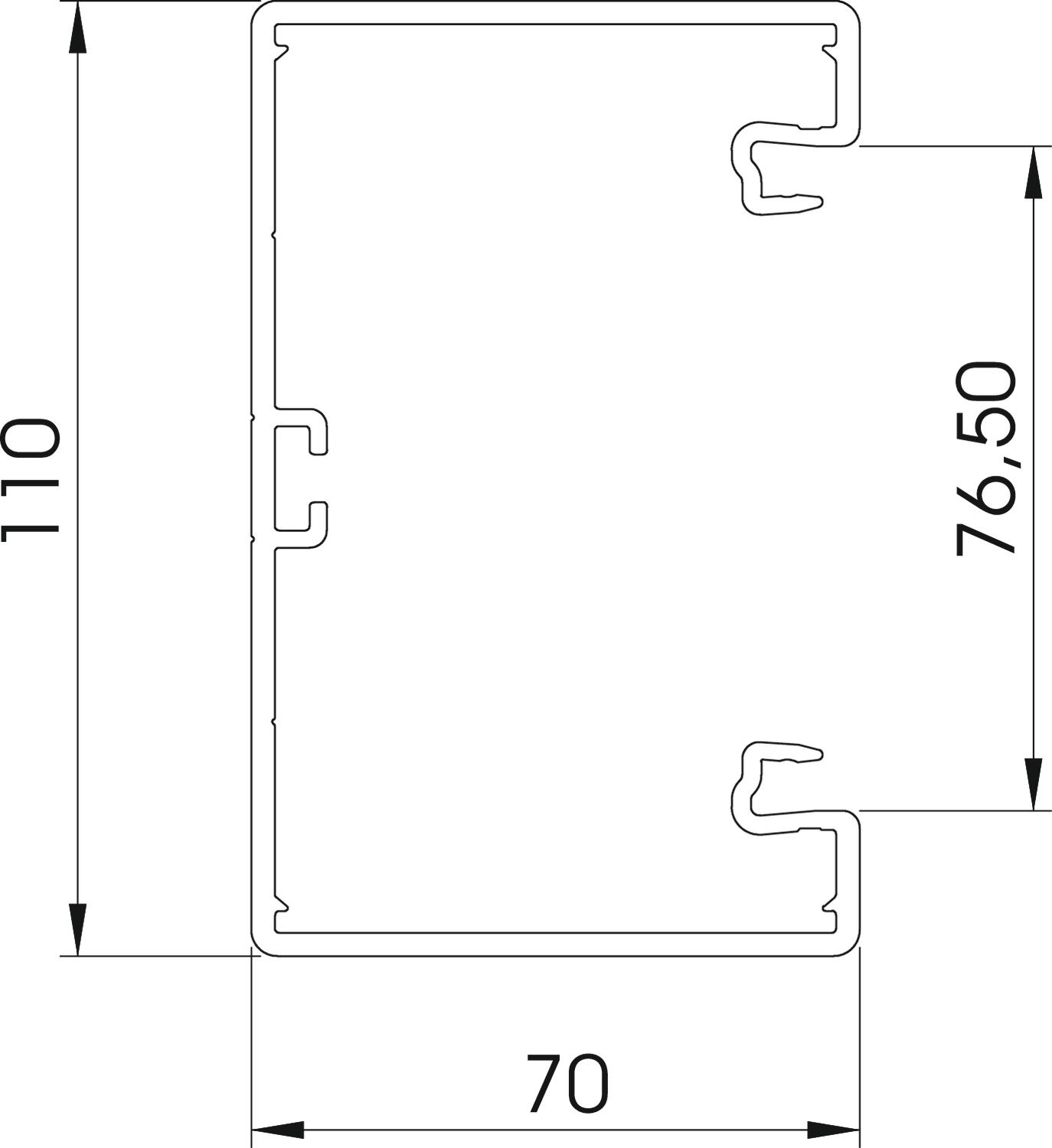

Antibakterinis gydymas ne Apsauginė plėvelė taip Apsaugos rūšis IP30 Aukštis 70 mm Be halogenų ne CO₂ pėdsakas (GWP) nuo lopšio iki vartų 2,186 kg CO₂e / 1 Metras Dangtis yra komplekte ne Dydis 70x110x2000 Galinės sienelės konstrukcija (vidinė pusė) ištisinis C profilis Ilgis 2000 mm Įstatomų skiriamųjų sienelių skaičius 1 Kabelio laikiklis ne Kanalo jungtis taip Maks. naudojimo temperatūros diapazonas 60 °C Medžiaga Polivinilchloridas Min. naudojimo temperatūros diapazonas -15 °C Montažinis pagrindo perforavimas taip Naudingasis skerspjūvis 6400 mm² Perforuota apačia su perforuotu pagrindu Plotis 110 mm Saugos laipsnis IK kodas IK08 Simetriškas taip Spalva RAL 9001, kreminė stačiakampė konstrukcija taip Viršutinės dalies plotis 76,5 mm Viršutinių dalių montavimo būdas viduje esantis Viršutinių dalių skaičius 1 - Visi tipai
-
Sistemos priedai
- Atsisiuntimai
-
Duomenų lapas GK-70110CW / 6274301 , 0.24MB , pdfES atitikties deklaracija GK-70110CW / 6274301 , 0.17MB , pdfUK Atitikties Deklaracija GK-70110CW / 6274301 , 0.14MB , pdfKaip tinkamai parinkti Prietaisų instaliacinis kanalas „Rapid 80“, lakštinis plienas , 2.00MB , pdfSaugos duomenų lapas PVC_medžiagų duomenys , 0.02MB , pdfNėra šio gaminio aprašymų
Prietaiso montažinė dėžutė 71GD6, vienguba
Prietaiso montažinė dėžutė 71GD7-2, dviguba
Apsauga nuo laidų ištraukimo 7ZE
Kanalo viršutinė dalis, iš plastiko, lygi

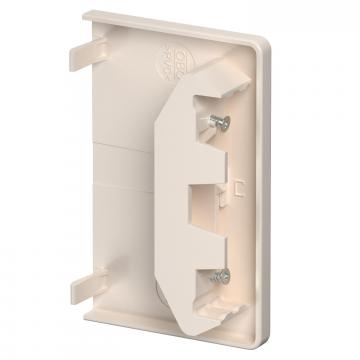

Antgalis, skirtas GK-70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“
Pertvara GK-TW70

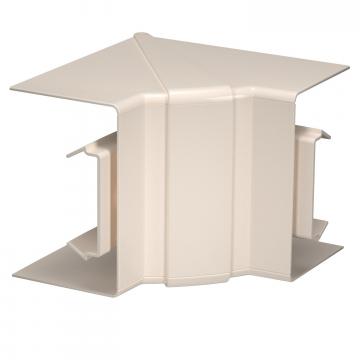

Vidinio kampo gaubtas, skirtas 70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“

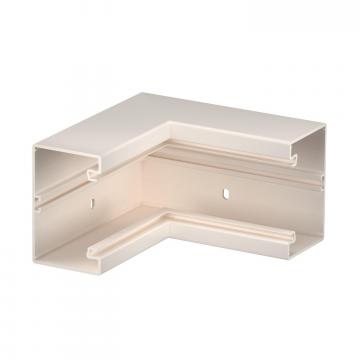

Vidinis kampas, skirtas GK-70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“

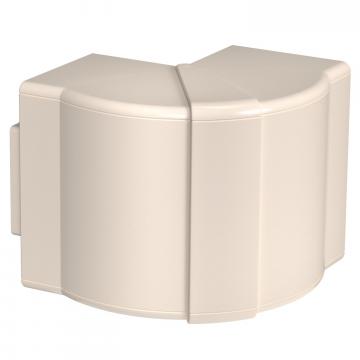

Išorinio kampo dangtelis, skirtas GK-70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“

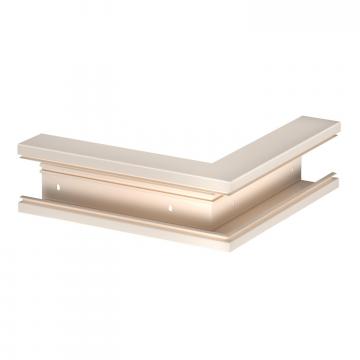

Išorinis kampas, skirtas GK-70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“
Išorinio kampo viršutinė dalis, iš plastiko, lygi

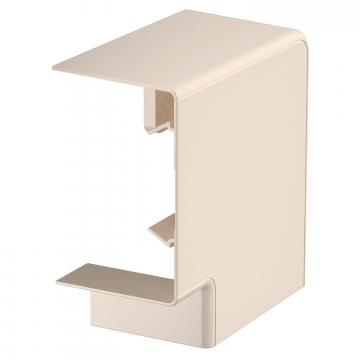

Plokščio kampo gaubtas, skirtas 70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“

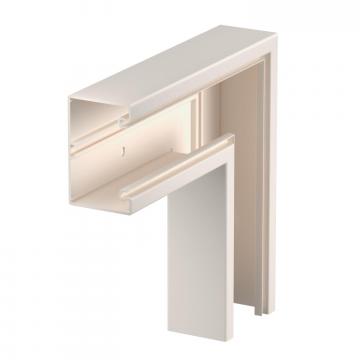

Plokščiasis kampas, skirtas GK-70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“
Kištukinio lizdo blokas AR45, dvigubas
Plokščiojo kampo viršutinė dalis, iš plastiko, lygi

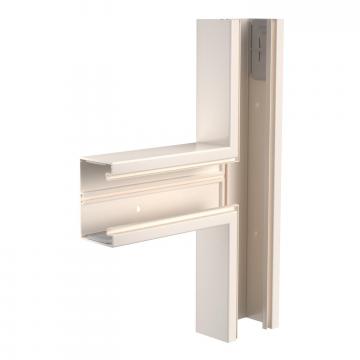

T sujungimo detalė, skirta GK-70110 tipo prietaisų instaliaciniam kanalui „Rapid 80“
