Pastaba: Ši prekė nebegaminama.
- Prekės aprašymas
-
Prekės aprašymas

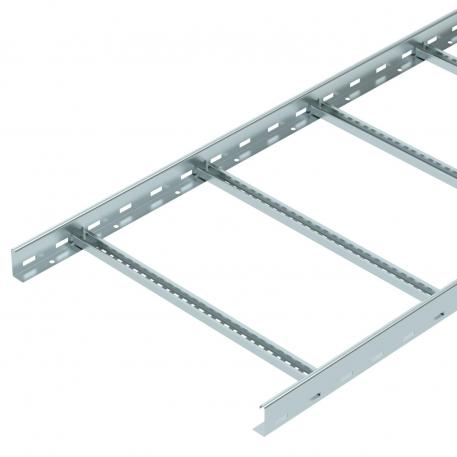

Kabelinės kopėčios, kurių šonų aukštis yra 60 mm, su privirintais, į viršų atvirais C profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo fiksatoriais. Skersinių įpjovos matmuo yra 17 mm, tinkamas gnybtas yra 2056/U tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,5 mm Atstumas tarp skersinių 300 mm Dydis 60x600x3000 Medžiaga Plienas Naudingasis skerspjūvis 24000 mm² Naudingasis skerspjūvis 240 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Skersinio tvirtinimas suvirintas Skersinių konstrukcija Profilis, perforuotas Šoninės užmovos konstrukcija plokščias profilis Šonų perforavimas taip Sutvirtinta konstrukcija ne Matmenys

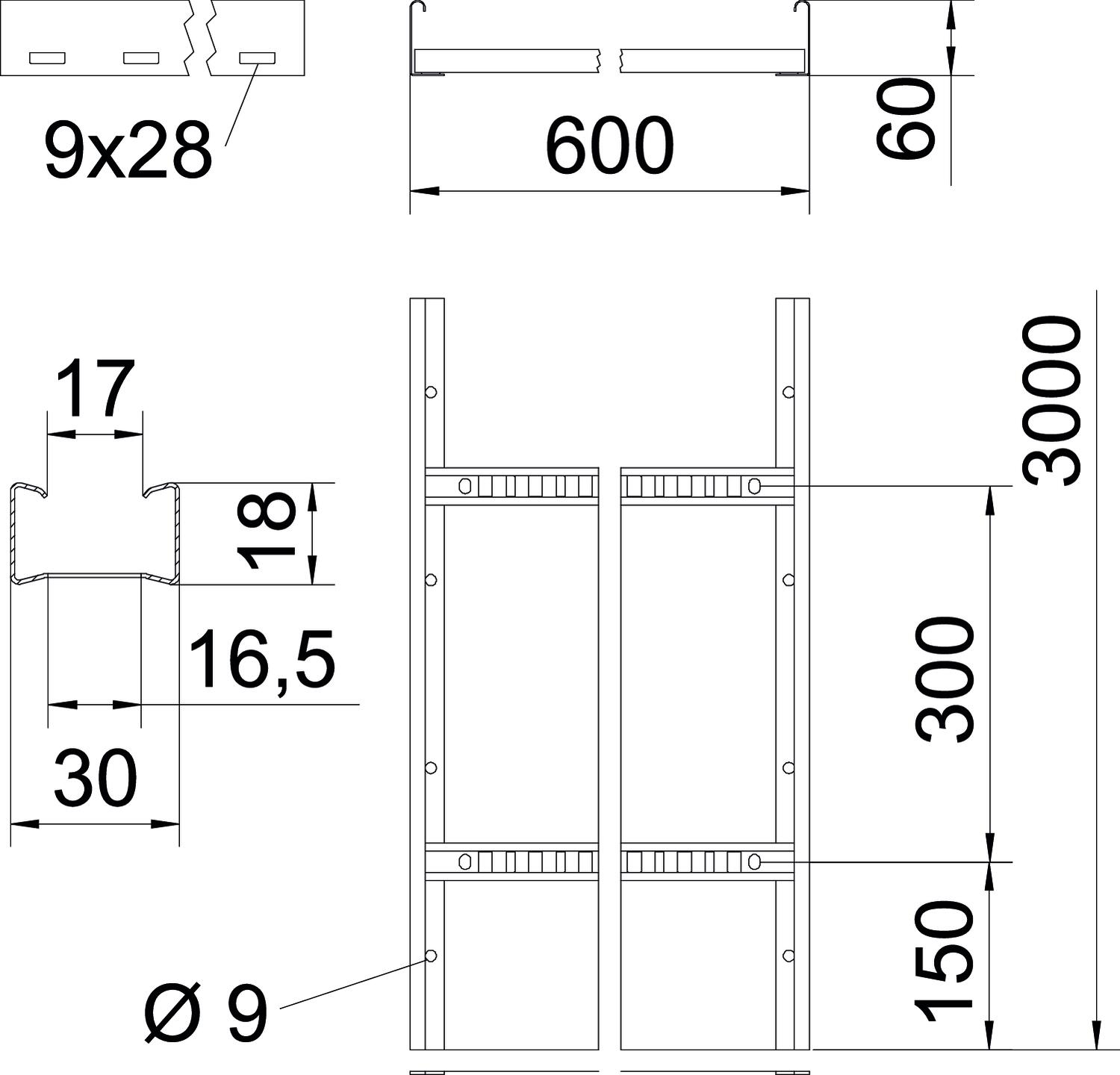

Aukštis 60 mm Ilgis 3000 mm Ilgis 3000 ft Plotis 600 mm Apkrovos
Atstumas tarp atramų 1,0 m 1,8 kN/m Atstumas tarp atramų 2,0 m 1,8 kN/m Atstumas tarp atramų 3,0 m 1 kN/m - Visi tipai
- Atsisiuntimai
-
Duomenų lapas LLIS 660 3 FS / 6209558 , 0.22MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija LLIS 660 3 FS / 6209558 , 0.15MB , pdfREACH Atitikties deklaracija LLIS 660 3 FS / 6209558 , 0.12MB , pdfRoHS Atitikties deklaracija LLIS 660 3 FS / 6209558 , 0.12MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Kabelinių kopėčių sistemų montavimo instrukcija , 6.45MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
