Kabelių kopėčios LG 60, 3 m VS FS 3000 | 400 | 1,5 | taip | Plienas | cinkuotas juostiniu būdu

Kabelių kopėčios LG 60, 3 m VS FS

Art. Nr. 6208544 | EAN 4012195064060

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

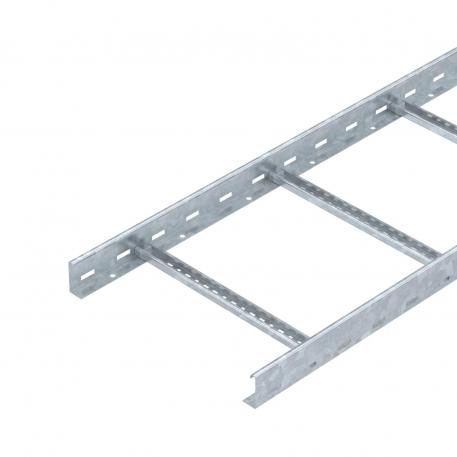

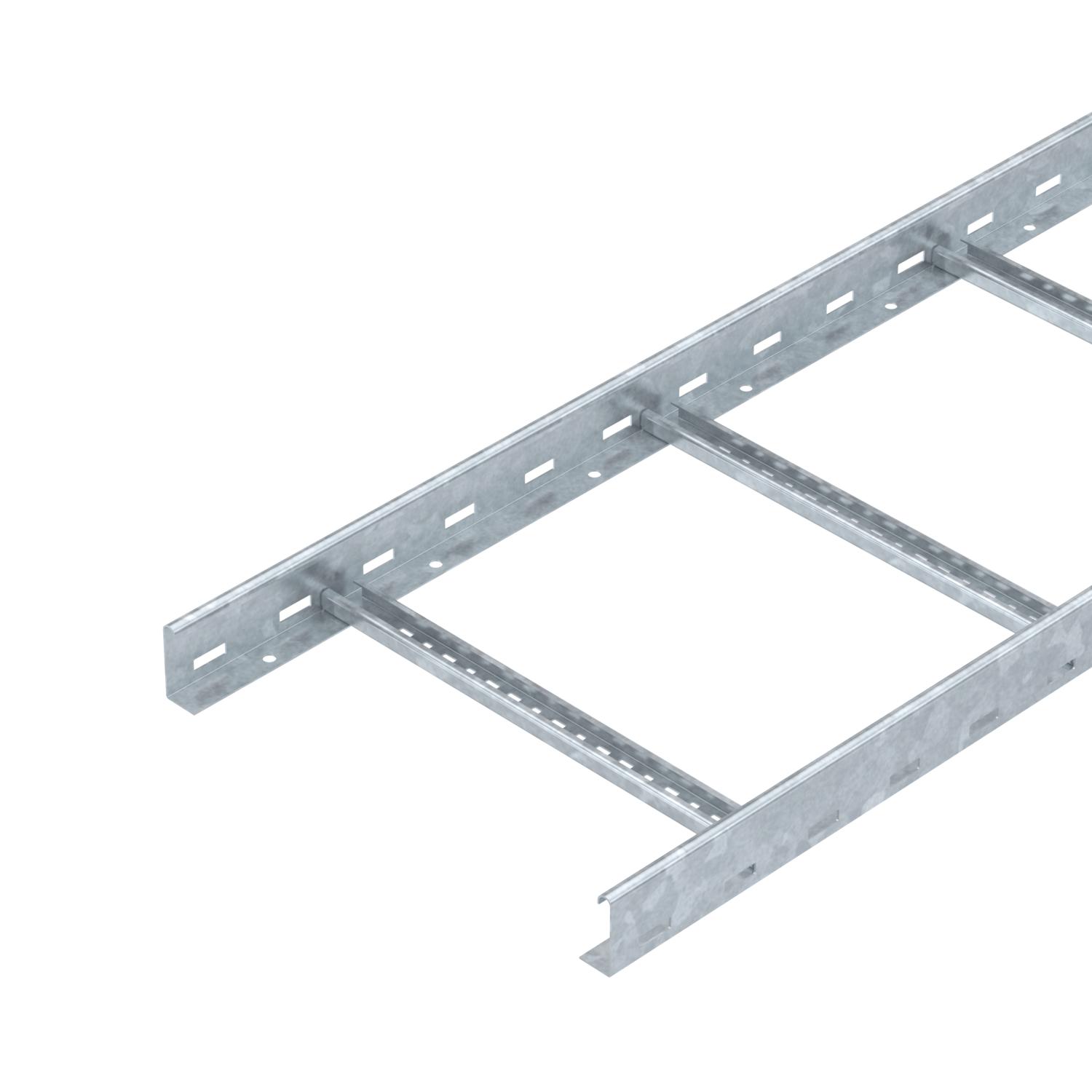

Kabelių kopėčios perforuotu šoniniu profiliu kurių šonų aukštis yra 60 mm, su prikniedytais, į viršų atvirais C profilio skersiniais (VS konstrukcija).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
Galima užsisakyti ir kitų pločių.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,1 kN/m
Atstumas tarp atramų 2,0 m	2,25 kN/m
Atstumas tarp atramų 2,5 m	1,5 kN/m
Atstumas tarp atramų 3,0 m	1,1 kN/m
Atstumas tarp atramų 3,5 m	0,75 kN/m
Atstumas tarp atramų 4,0 m	0,45 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	7,754 kg CO₂e / 1 Metras

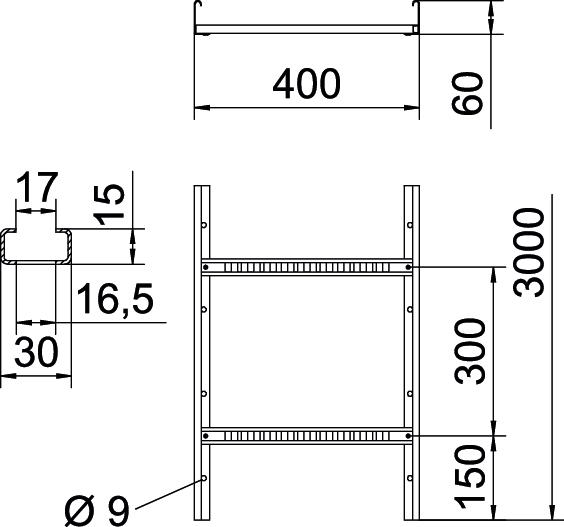

Dydis	60x400x3000
Ilgis	3000 mm
Ilgis	3000 ft
Matmenys	60x400x3000
Matmuo B	400 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	198 cm²
Naudingasis skerspjūvis	19800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	cinkuotas juostiniu būdu
Plotis	400 mm
Skersinio griovelio matmuo	16,50
Skersinio tvirtinimas	užkniedytas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Standartinės laikančiosios konstrukcijos funkcionalumo išlaikymas

Techniniai duomenys

LG 60 VS tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6208550	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FS	DRL 400 FS	6052401	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 45 FS	TSG 45 FS	6062033	m	3 m
Fiksatorius pertvarai tvirtinti A2	KS KL A2	6062284	Vienetas	30 Vienetas
Tiesi jungtis FS	LVG 60 FS	6208840	Vienetas	10 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
Daugiafunkcė jungtis FS	LMFV 640 FS	6225714	Vienetas	1 Vienetas
