Kabelių sandariklis, rinkinys su antveržle
Art. Nr. 7205657 | EAN 4012196632800
- Prekės aprašymas
-

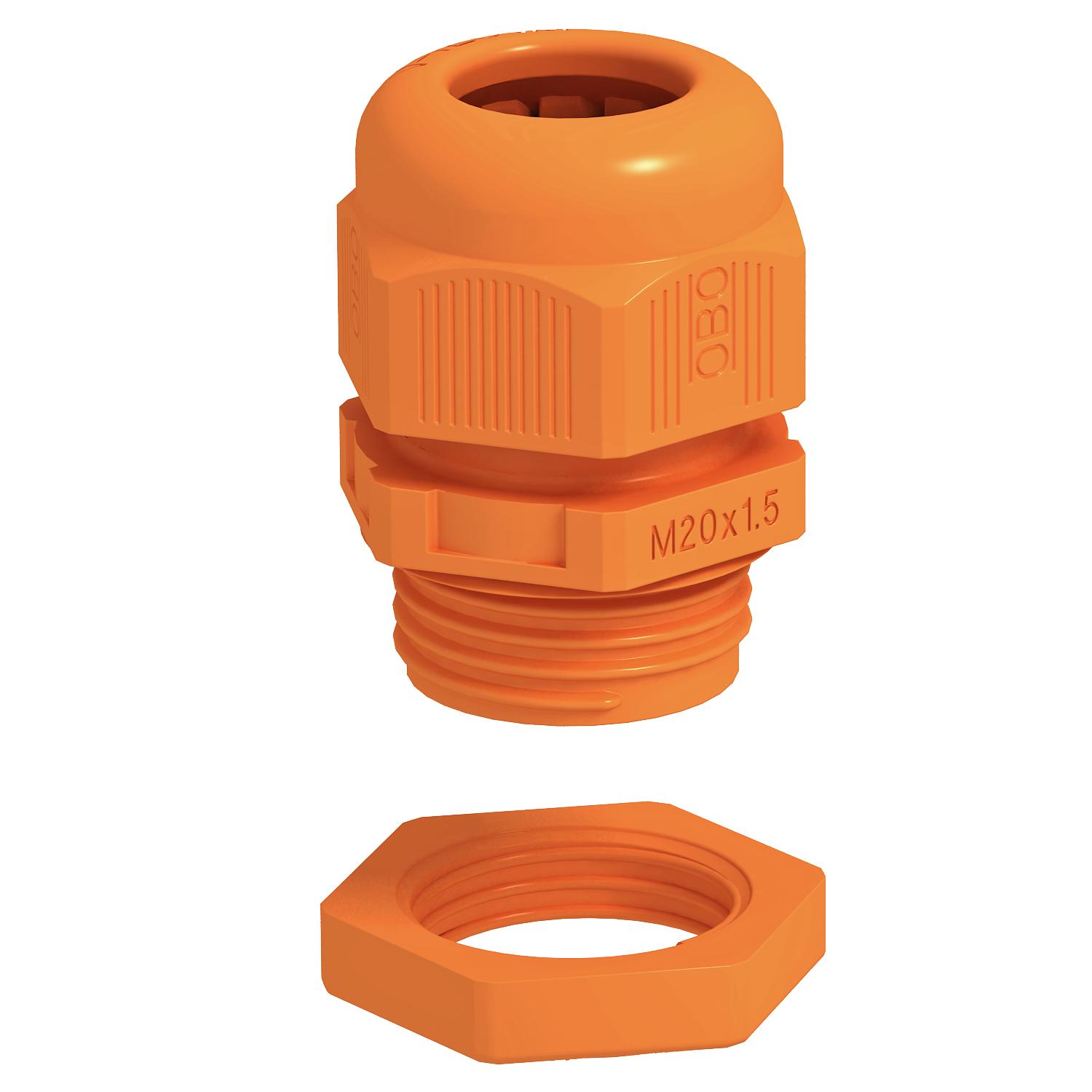

Prekės aprašymasDangtinę veržlę primenantis tvirtas kabelio sandariklis su metriniu prijungiamuoju sriegiu pagal IEC 423, įskaitant montuoti paruoštą antveržlę.
Kai keliami aukšti su sandarumu susiję reikalavimai. Apsauga nuo laidų ištraukimo, persukimo sandarumas visoje įtempimo srityje. Sandarinimo žiedas iš polichloropreno / akrilnitrilo butadieno kaučiuko. Apipurkšta tarpinio antgalio sandarinimo lūpa, todėl nereikalingas sandarinimo žiedas su prijungimo sriegiu.
VDE patikrintas pagal DIN EN 50262, apsaugos klasė IP 68 esant 5 bar 1 val.
Elektros funkcionalumui palaikyti pagal DIN 4102 standarto 12 dalį, naudojant su T serijos „FireBox“ uždaromis kabelių paskirstymo dėžutėmis.
Spalva: oranžinė.
- Techniniai duomenys
-
Techniniai duomenys

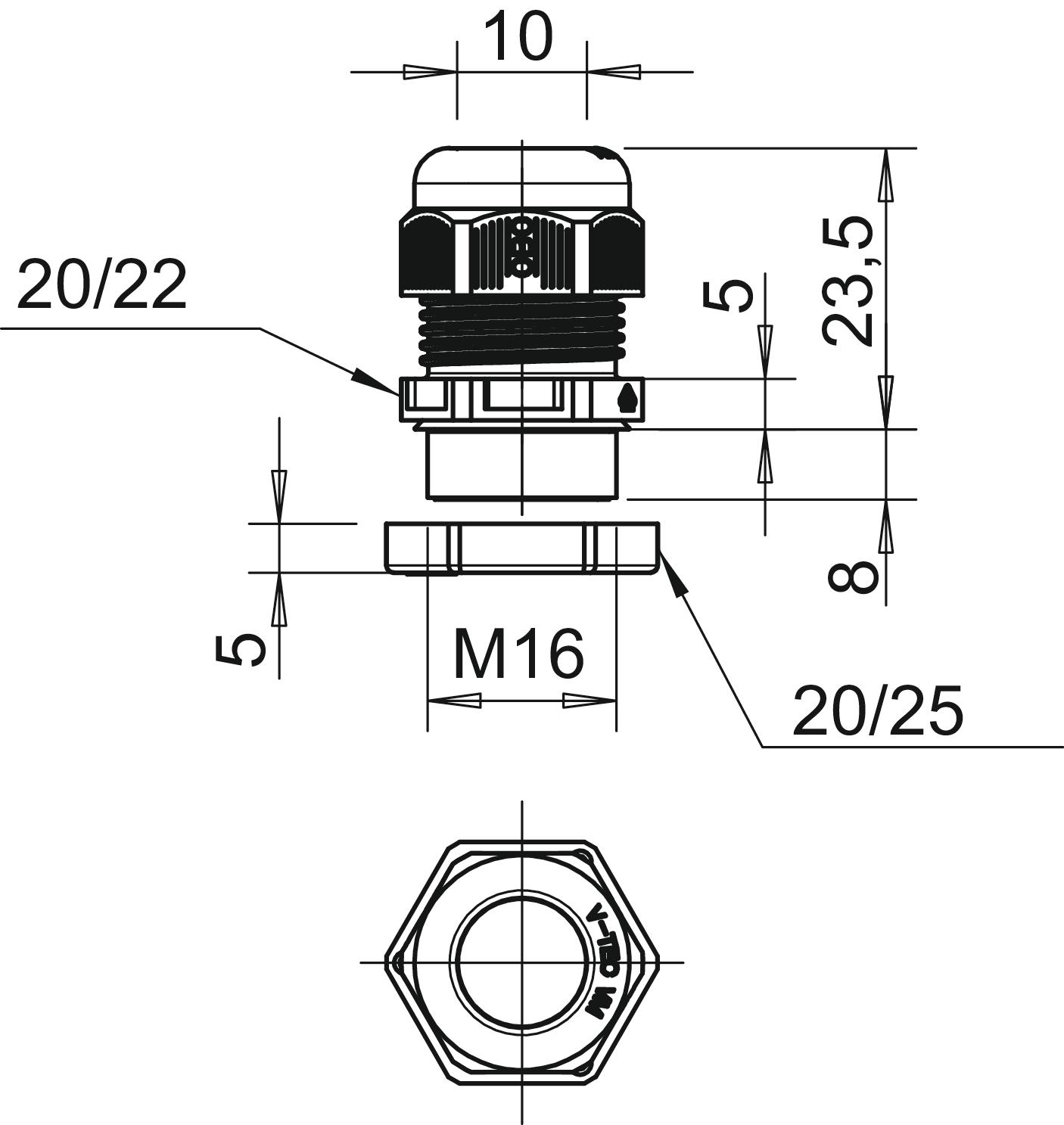

Apsaugos nuo laidų ištraukimo galimybė taip Apsaugos rūšis IP68 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 650 °C Be halogenų taip Dydis M16 Keli sandarinimo įdėklai ne Lenkimo apsauga ne Maks. naudojimo temperatūros diapazonas 65 °C Maks. sandarinimo zona D 10 mm Matmuo E1 (mm) 22 mm Matmuo E2 25 mm Matmuo G M16 x 1,5 mm Matmuo L, maks. 23,5 mm Matmuo L, min. 21,5 mm Matmuo L1 8 mm Matmuo L2 5 mm Matmuo L3 5 mm Medžiaga Poliamidas Min. naudojimo temperatūros diapazonas -20 °C Min. sandarinimo zona D 4,5 mm Nuimama varžtinė jungtis ne Potencialiai sprogiai aplinkai be potencialiai sprogiai aplinkai, dujos be potencialiai sprogiai aplinkai, dulkės be Rakto dydis 20 Rakto dydis 1 20 mm Rakto dydis 2 22 mm Sandariklis plokščiam kabeliui ne Spalva pastelinė oranžinė; RAL 2003 Sriegio ilgis 9 mm Sriegio rūšis metrinis Sriegio žingsnis 1,5 mm Sriegis M16 x 1,5 Su antveržle taip Sutvirtintas stiklo pluoštu ne - Visi tipai
-
Visi tipai
