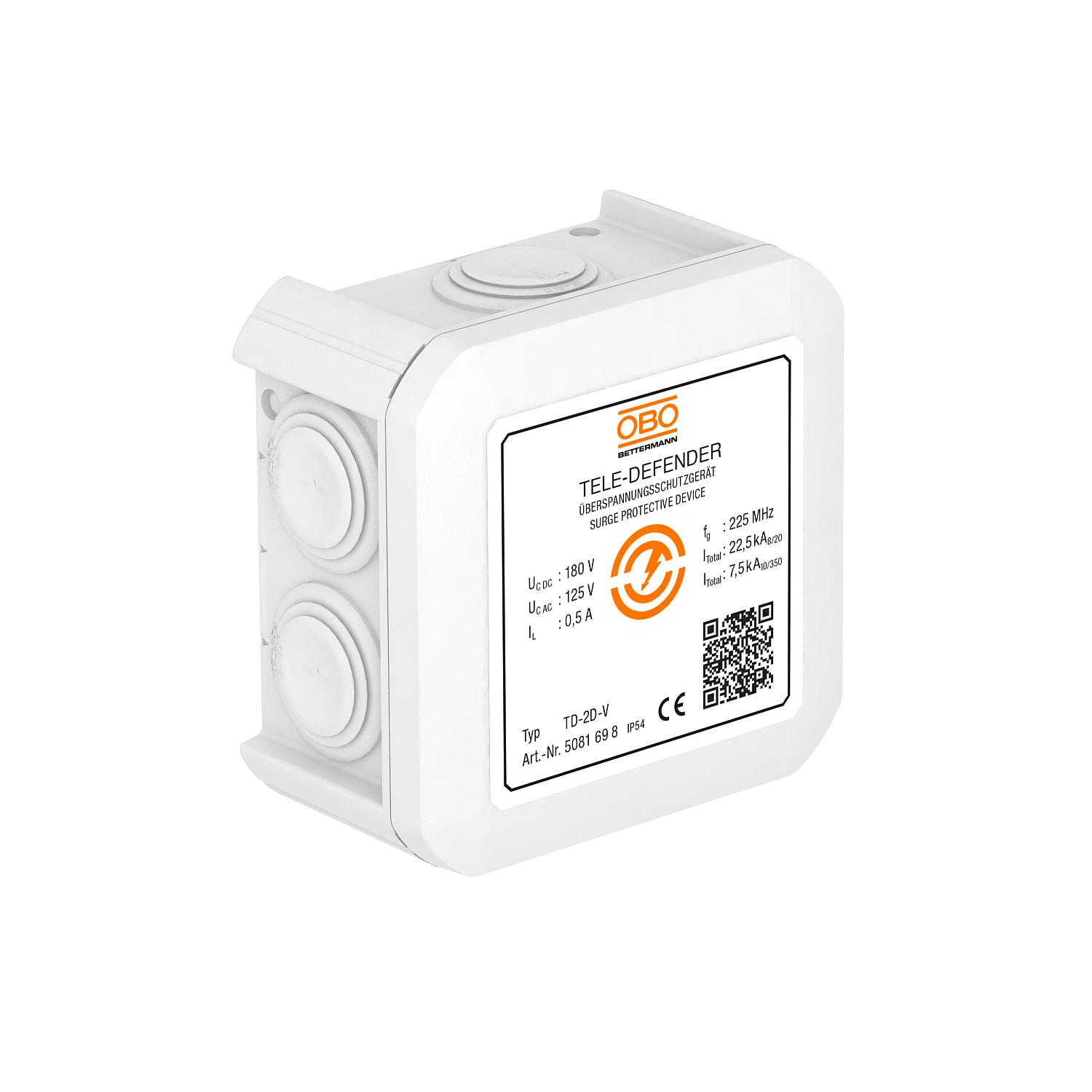

Kombinuotas apsaugos nuo viršįtampio prietaisas TD-2D-V, skirtas VDSL sistemoms
Art. Nr. 5081698 | EAN 4012196427444
- Prekės aprašymas
-
Prekės aprašymasDuomenų perdavimo linijos apsauginiai įrenginiai, skirti telekomunikaciniams įrenginiams
• žemas apsaugos lygis, esant didelei srovės apkrovai
• „Push-In“ gnybtai greitam įrengimui
• optimizuota pralaidumo juosta patikimam duomenų perdavimui iki 225 MHz
• virštinkinis montavimas
Naudojimas: idealiai tinka visoms DSL sistemoms, IP jungtims, ISDN ar analogiškai telekomunikacijai
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos lygis, gysla–gysla <350 V Apsaugos lygis, gysla–žemė <600 V Apsaugos rūšis IP54 Atsparumas impulsinei srovei gysla – gysla C2: 15 kV / 7,5 kA (8/20µs) Atsparumas impulsinei srovei gysla – žemė C2: 15 kV / 7,5 kA (8/20µs) Bandymų metodo standartas IEC 61643-21 Bendra imp.srovė (10/350) D1: 7,5 kA Bendra imp.srovė (8/20) 22,5 kA Didžiausia ilgalaikė įtampa AC 125 V Didžiausia ilgalaikė įtampa DC 180 V Dydis 180V Ekranavimas tiesiogiai Ekranavimo jungtis taip Impulsinė srovė 2,5 kA Iškroviklių patikra ne Įterpimo slopinimas (insertion loss) ≤3 dB Izoliacijos varža >10 MΩ Kabelio tipas apsaugos nuo viršįtampio prietaisams Telekomunikacijų linija Kategorie Tipas 1+2+3 / D1+C2+C1 Kištukinė sistema Jungtis Konstrukcija, patikrinta sprogioje aplinkoje ne LPZ 0→3 Maks. naudojimo temperatūros diapazonas 80 °C Maks. prijungimo skerspjūvis, daugiagyslis 1 mm² Maks. prijungimo skerspjūvis, lankstus 1 mm² Maks. prijungimo skerspjūvis, standus 1,5 mm² Medžiaga Plastikas Min. naudojimo temperatūros diapazonas -40 °C Min. prijungimo skerspjūvis, daugiagyslis 0,14 mm² Min. prijungimo skerspjūvis, lankstus 0,14 mm² Min. prijungimo skerspjūvis, standus 0,08 mm² Nuosekli varža laidui 2,2 Ω ± 5 % Polių skaičius 2 Ribinis dažnis 225 MHz Ryšių kontaktas ne Signalizavimas prietaise be Spalva balta SPD pagal IEC 61643-21 Klasė I+II+III / D1+C2+C1 Talpumas (gysla-gysla) <10 pF Talpumas (gysla-žemė) <20 pF Vardinė apkrovos srovė AC 0,35 A Vardinė apkrovos srovė DC 0,5 A - Visi tipai
