Pastaba: Ši prekė nebegaminama.
Gaminamą produktą galite rasti čia: 2003806 / HW tuščiavidurių sienų instaliacinė dėžutė 47, sandari

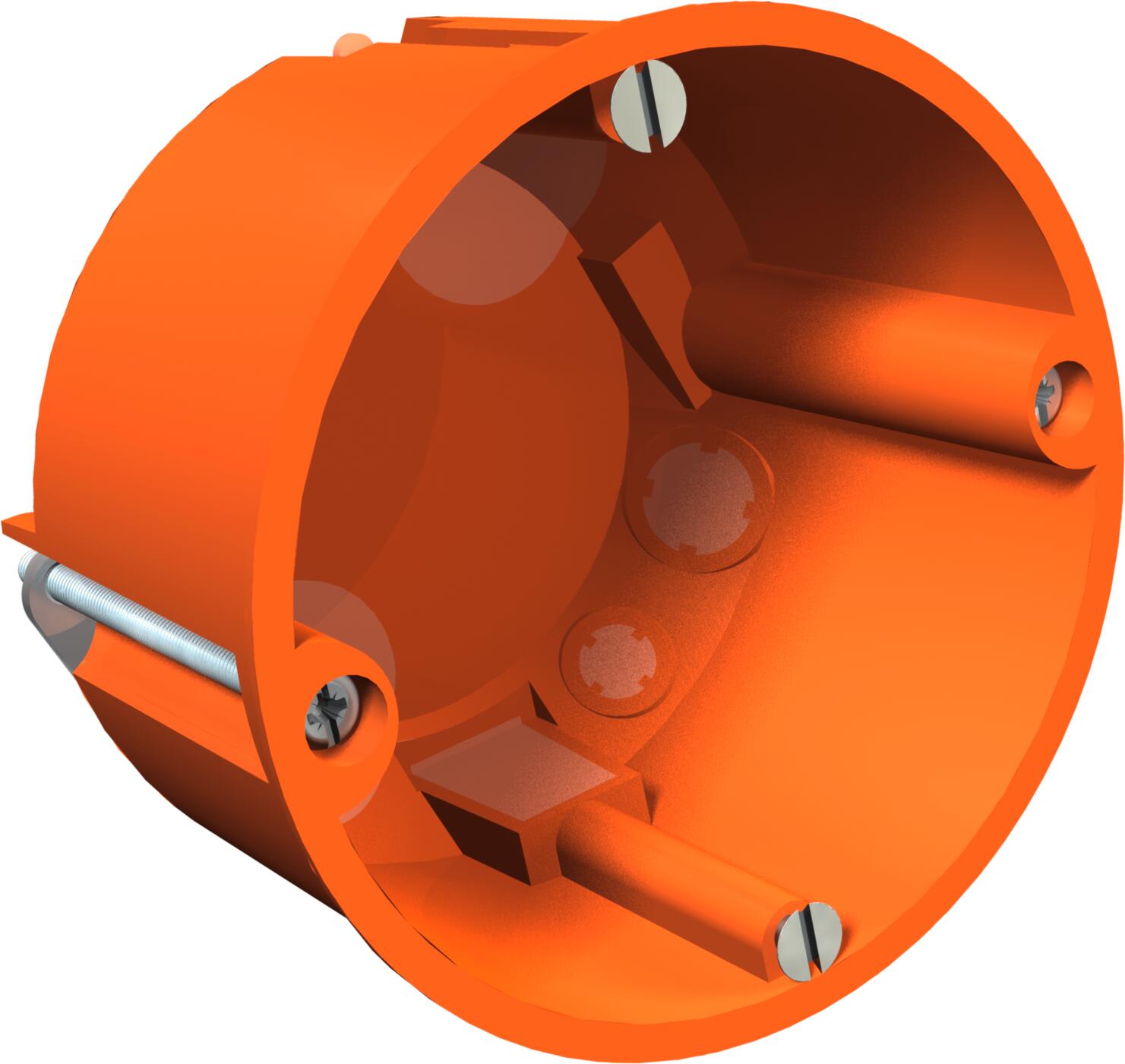

Konstrukcinių sienų instaliacinė dėžutė, atspari vėjui
Art. Nr. 2003611 | EAN 4012195246732
- Prekės aprašymas
-
Prekės aprašymasTuščiavidurių sienų prietaiso dėžutė, dėl minkštos įvado membranos nelaidi vėjui konstrukcija. Matmenys pagal DIN 49073-1, 7–35 mm storio plokštei. Standartinis 71 mm atstumas, galimybė naudoti pervadą naudojantis jungiamąja mova esant instaliacinių dėžučių ir prietaisų jungiamųjų dėžučių deriniui. Prietaiso dėžutes galima naudoti pagal VDE 0606-1 taip pat, kaip ir jungiamąsias dėžutes su dvigubu varžtiniu tvirtinimo elementu ir prisukamu dangteliu, apsaugos laipsnis IP40. Su 12 jungiamųjų dalių.
Pagal IEC 60670-1, IEC 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

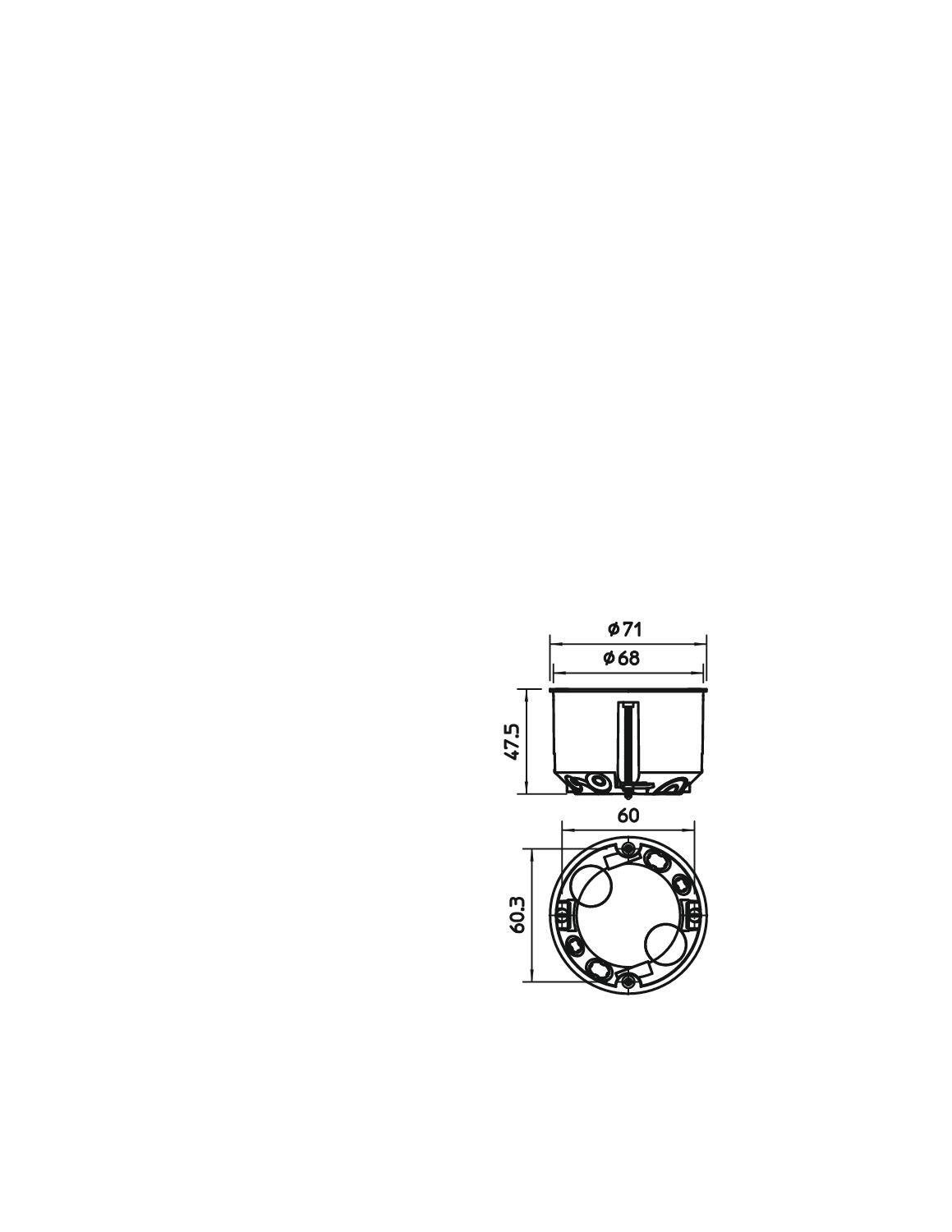

Apsaugos rūšis IP00 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 850 °C Atstumas tarp prietaiso varžtų 60 mm Aukštis 47 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,191 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas netinkamas Dangtis be Dydis Ø68mm, H47mm Forma apvalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 1 Išmatuota įtampa 400 V Įvadai 8 Įvadas iš galo taip Įvado tipas Minkšta įvado membrana NYM kabeliams, duomenų kabeliams ir vamzdžiams Ø 20 mm Įvadų skaičius 8 Komplektavimas be Korpuso įvorės tipas Sandarinimo membrana Maks. Kabelio skersmuo 2,5 mm² Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. grindų aukštis 45 mm Min. vardinis skerspjūvis 1,5 mm² Opprettholdelse av funksjon be Plombuojamas ne Prietaisų tvirtinimas Varžtai Ramstis be Sandari taip Skersmuo 68 mm skirta vamzdžio skersmeniui 20 mm Spalva oranžinė Su auselėmis ne Su ekranavimu ne Su varžtais taip Tinka maks. plokštės storiui 35 mm Tinka min. plokštės storiui 7 mm - Visi tipai
