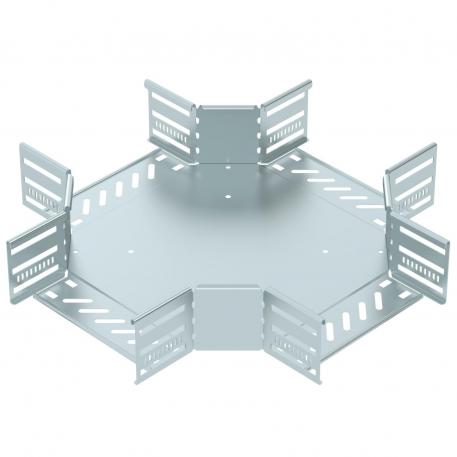

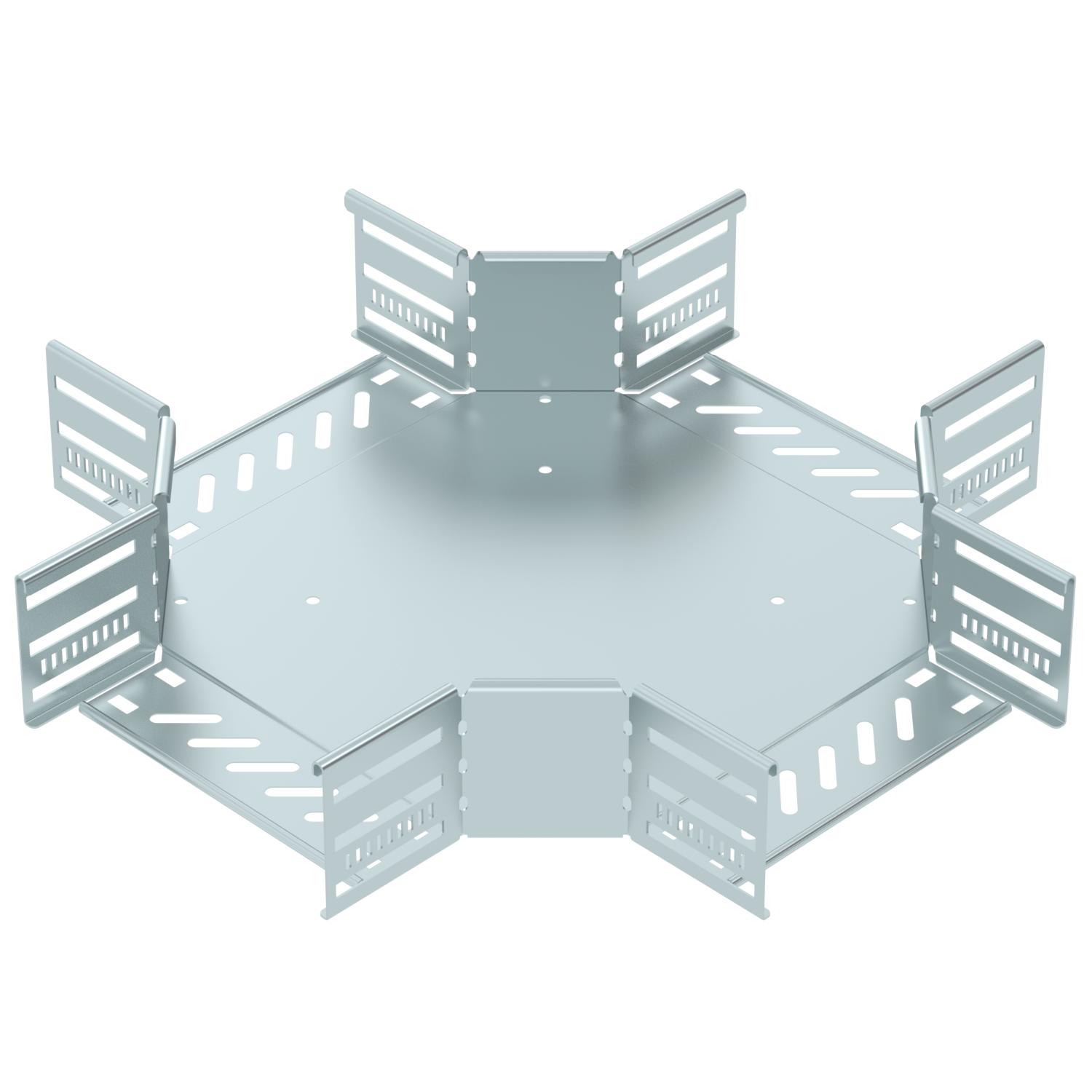

Kryžmė 85 FS
Art. Nr. 7027333 | EAN 4012197338664
- Prekės aprašymas
-
Prekės aprašymas
Sankryža horizontaliai atšakai sukurti, skirta magic jungtims bei varžtinėms jungtims, šonų aukštis 85 mm Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Dydis 85x200 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 0,8 mm Paviršius cinkuotas juostiniu būdu Rekomenduojamas varžtų skaičius 32 St. Skardos storis 0,8 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

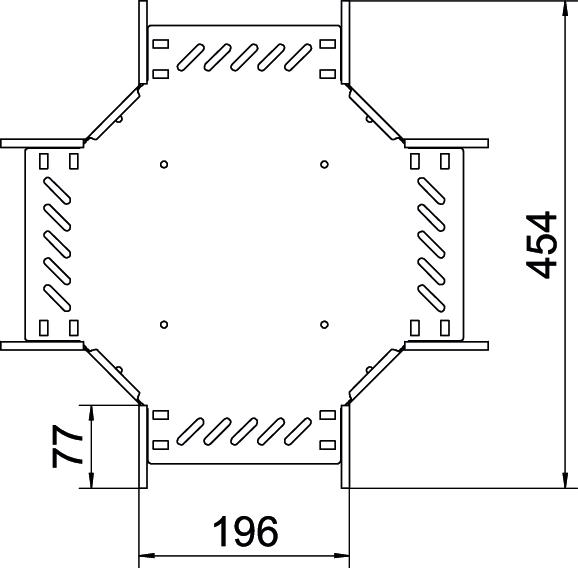

Aukštis 85 mm Matmuo B 200 mm Matmuo R 50 mm Plotis 200 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

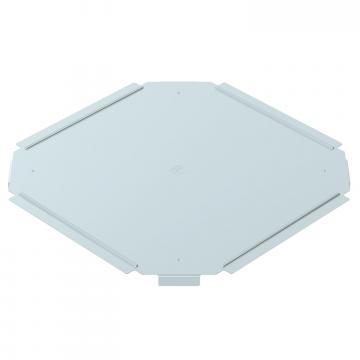

Dangtis kryžmei FS
RKD 200 FS 7027802 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RK 820 FS / 7027333 , 0.20MB , pdfAtitikties deklaracija RK 820 FS / 7027333 , 0.17MB , pdfREACH Atitikties deklaracija RK 820 FS / 7027333 , 0.12MB , pdfRoHS Atitikties deklaracija RK 820 FS / 7027333 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
