PDP įdėklas, 2 polių, su OS, 5 V 4,2 | 6 | Jungtis

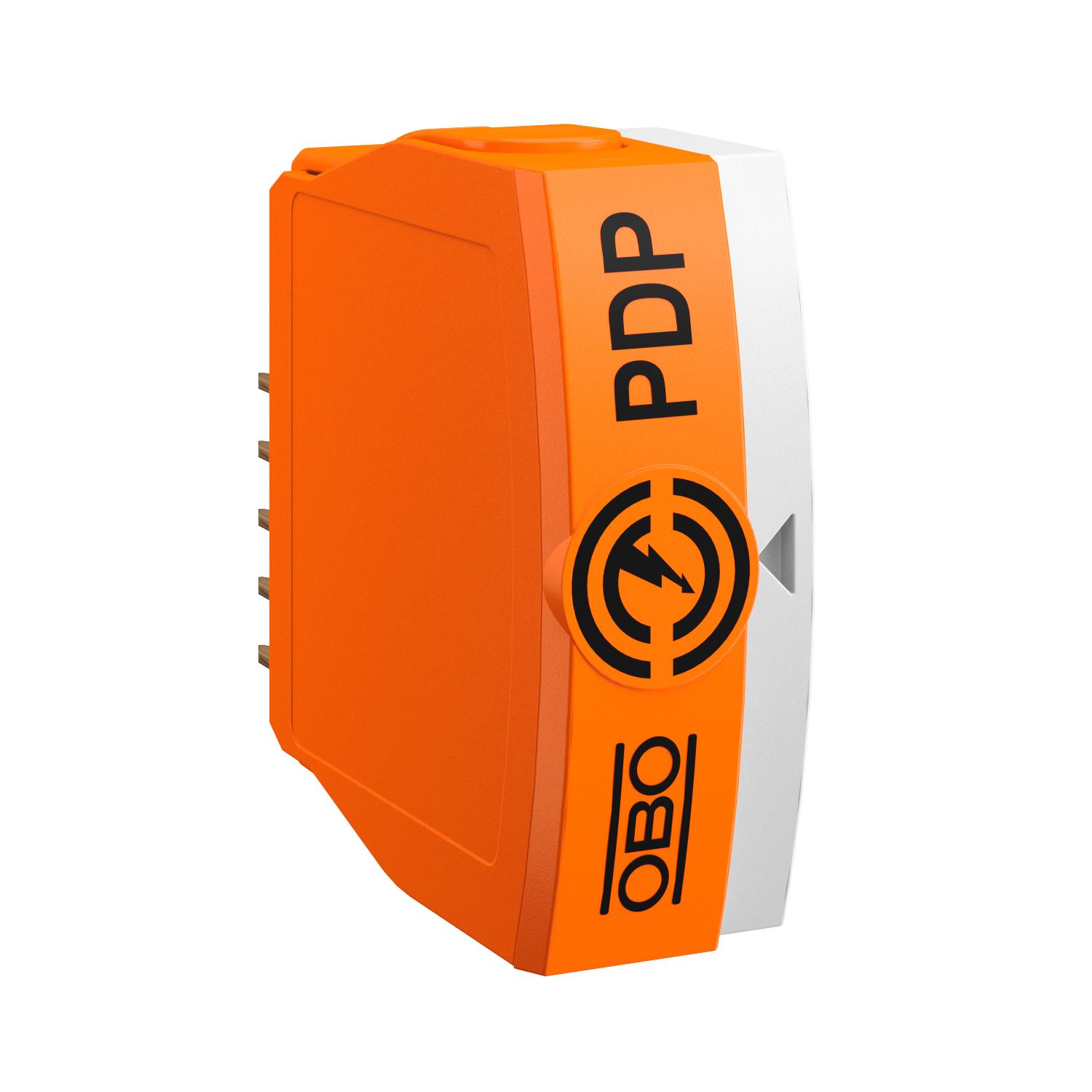

PDP įdėklas, 2 polių, su OS, 5 V

Art. Nr. 5080422 | EAN 4012196745937

Art. Nr. / Tipas

Didžiausia ilgalaikė įtampa AC

Didžiausia ilgalaikė įtampa DC

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Įdėklas duomenų perdavimo linijoms, tipas 1 + 2 / D1 + C2, skirtas matavimo ir valdymo technologijoms

• Daugialaidžių sistemų apsaugos įtaisas
• Dažnių diapazonas iki 100 MHz
• Nedidelis montavimo plotis: 12,5 mm

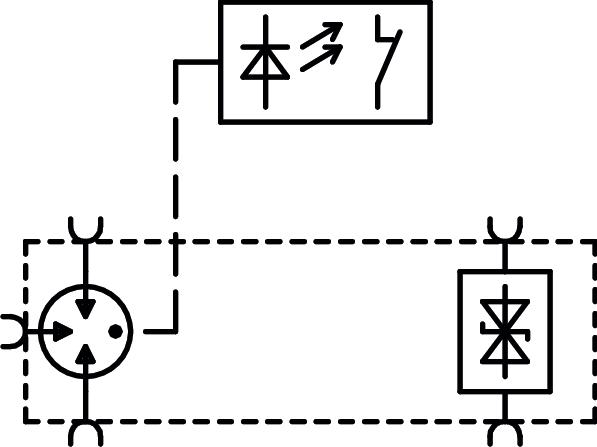

• Su optiniu signalizavimu ir nuotolinio signalizavimo galimybe

Naudojimas: universali apsauga nuo viršįtampio duomenų perdavimo įtaisams, naudojant MSR technologiją.

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	10 kV / 5 kA
Atsparumas impulsinei srovei gysla – žemė	10 kV / 5 kA

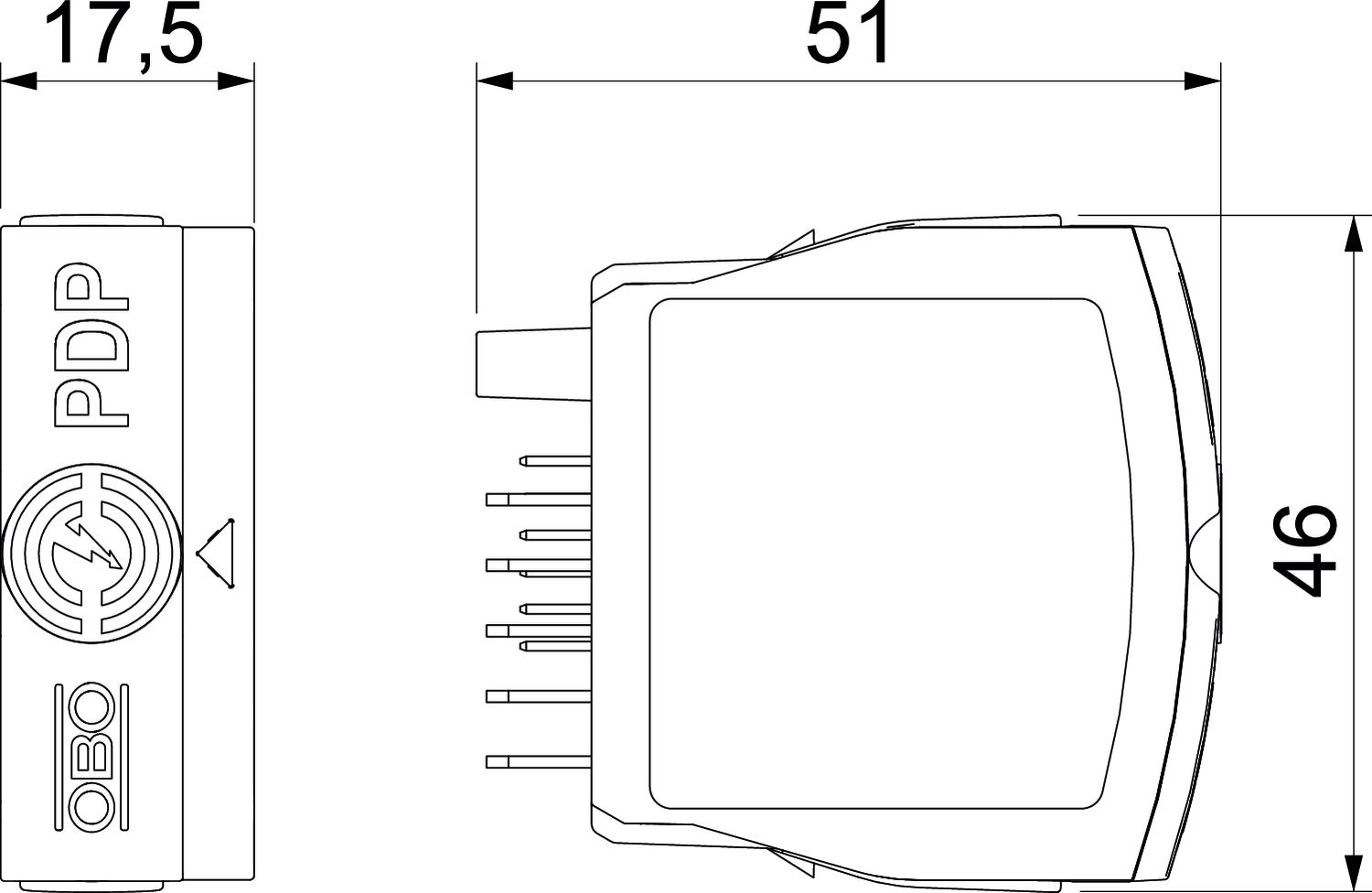

Aukštis	46 mm
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	2,5 kA
Bendra imp.srovė (8/20)	20 kA
Didžiausia ilgalaikė įtampa AC	4,2 V
Didžiausia ilgalaikė įtampa DC	6 V
Dydis	5V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Įėjimo / išėjimo montavimas	Varžtiniai gnybtai
Ilgis	51 mm
Impulsinė srovė	2,5 kA
Išilginis pasipriešinimas	1.2 ± 5%
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Jungiamasis laidas / apsauginis bėgelis
Kategorie	Tipas 1+2 / D1+C2
Kištukinė sistema	Jungtis
LPZ	0→2

Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	2,5 mm²
Maks. prijungimo skerspjūvis, lankstus	1,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Nuosekli varža laidui	1,2 Ω ± 5%
Plotis	17,5 mm
Ribinis dažnis	100 MHz
Signalizavimas prietaise	jokių
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPD pagal IEC 61643-21	Klasė I+II / D1+C2
Talpumas (gysla-gysla)	≤30 pF
Talpumas (gysla-žemė)	≤30 pF
Vardinė apkrovos srovė AC	0,425 A
Vardinė apkrovos srovė DC	0,6 A
Vardinė Imp. srovė In pagal C2 (bendrai)	20 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	10 kA

Visi tipai

Visi tipai

Tipas	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Kištukinė sistema	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
PDP-P-2-5-OS	4,2 V	6 V	Jungtis	5080422	Vienetas	1 Vienetas
PDP-P-2-12-OS	12 V	16 V	Jungtis	5080424	Vienetas	1 Vienetas
PDP-P-2-24-OS	21 V	30 V	Jungtis	5080426	Vienetas	1 Vienetas
PDP-P-2-48-OS	37 V	52 V	Jungtis	5080428	Vienetas	1 Vienetas
