Pastaba: Ši prekė nebegaminama.

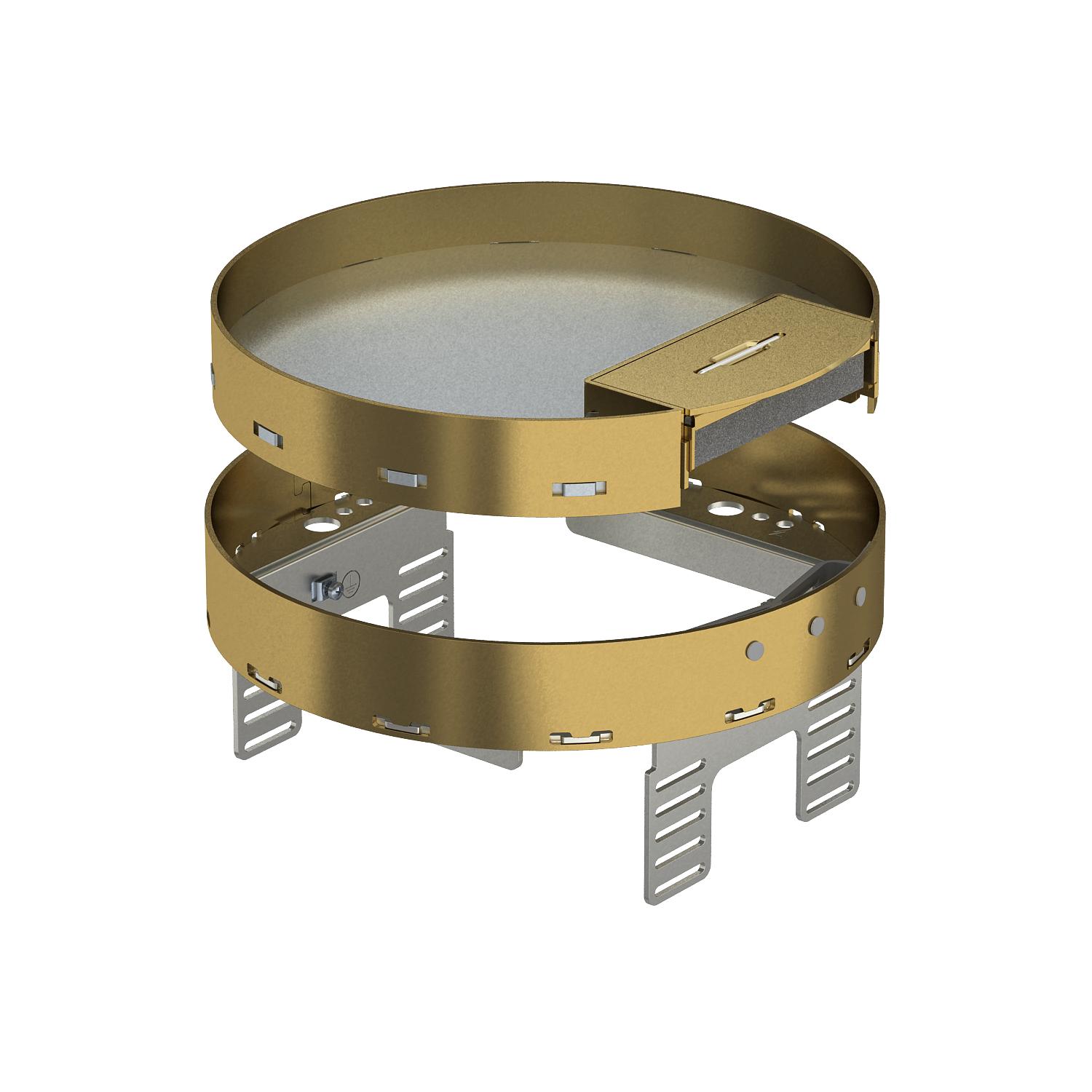

Reguliuojamo aukščio kasetinis liukas su laido išvadu, RKSRNUZD3, iš žalvario
Art. Nr. 7409282 | EAN 4012195867630
- Prekės aprašymas
-
Prekės aprašymasApvalus reguliuojamo aukščio nuo grindų atsiejamas kasetinis liukas; vardinis dydis R4; su kabelio išvadu; instaliaciniams prietaisams sumontuoti sausos priežiūros grindyse; skirta montuoti betonuojamose dėžėse UZD250-3 arba UZD350-3 kartu su atitinkamais montavimo dangteliais DUG..R4, arba į UGD250-3R4, UGD350-3R4. Montuojama naudojant aukščio reguliavimo kampus (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetė su laido išvadu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

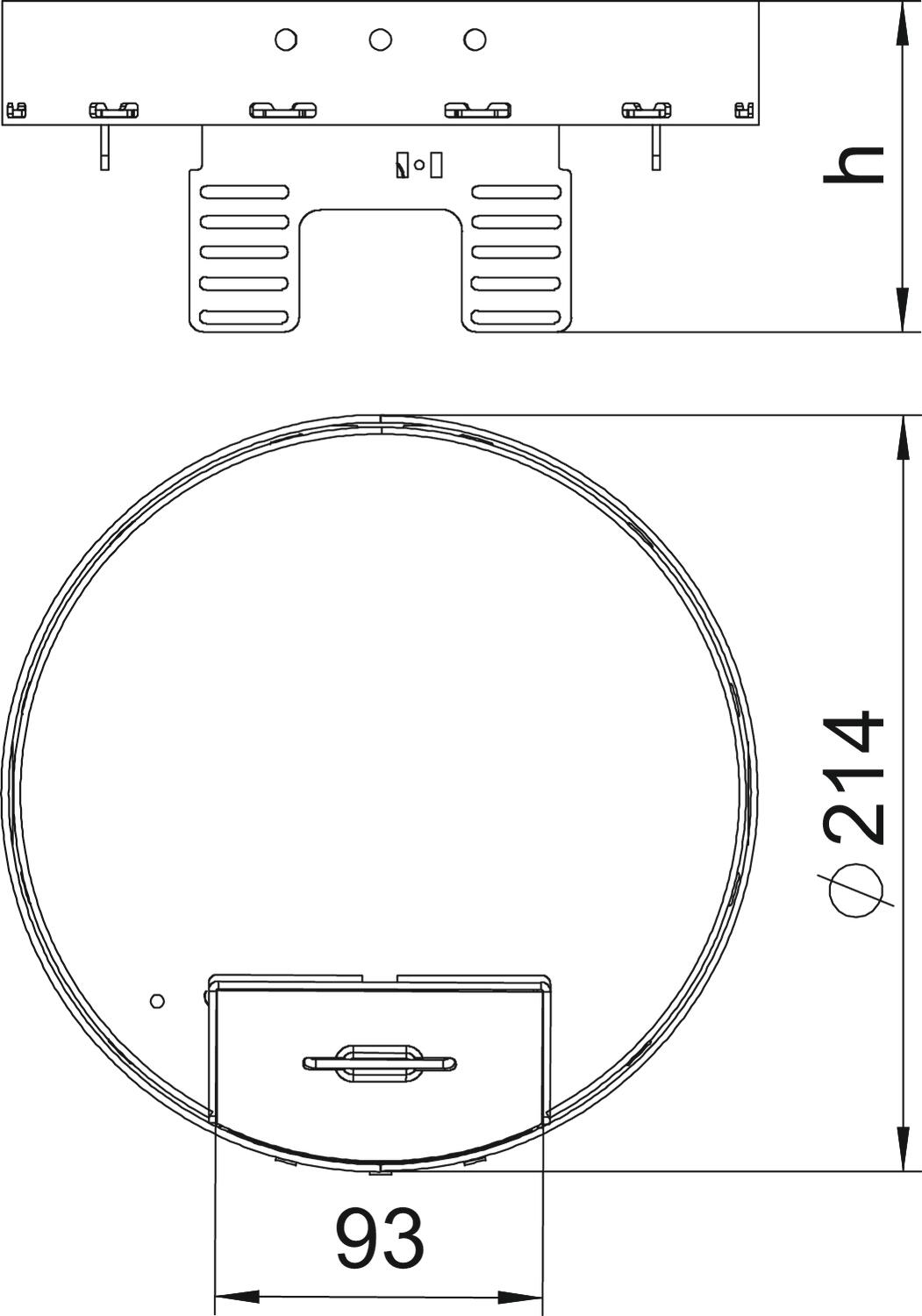

atsiejami taip Dydis Ø215mm Grindų dangos storis 20 mm Įmontavimo gylis 104 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Įmontuojamų prietaisų skaičius 6 Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Laidų išvadų skaičius 1 Leidimai VDE Matmuo h 94 mm Medžiaga Žalvaris Min. grindų aukštis 94 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne - Visi tipai
- Atsisiuntimai
-
Duomenų lapas RKSRN2UZD3R4MS20 / 7409282 , 0.19MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Kasetinio liuko RKSRN2UZD3 montavimo instrukcija , 0.98MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
