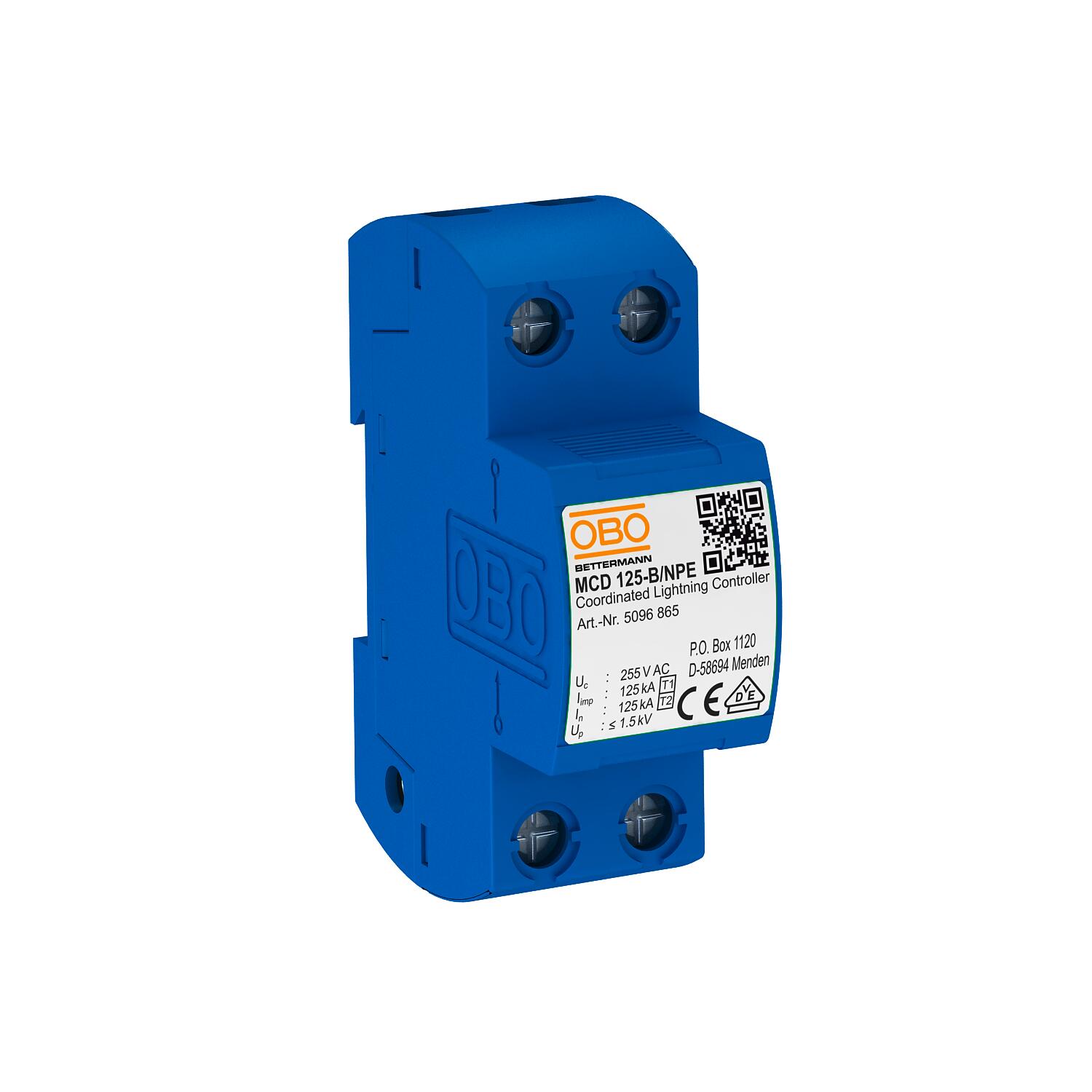

1-polis kombinuotasis iškroviklis NPE N/PE | 255 | IP20

1-polis kombinuotasis iškroviklis NPE

Art. Nr. 5096865 | EAN 4012195541394

Art. Nr. / Tipas	5096865 / MCD 125-B NPE

Polių konstrukcija	N/PE

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Kombinuotasis iškroviklis, tipas 1+2, N-PE, skirtas naudoti TN-S ir TT tinkluose.

MCD 125-B / NPE: kombinuotas N-PE kibirkštinis iškroviklis 1 + 2 pagal EN 61643-11. Zonos nuo 0 iki 2 (LPZ) pagal apsaugos nuo žaibo koncepciją remiantis IEC 62305 ir VDE 0185-305.

• Iškrovos dydis: 125 kA (10/350 µs)
• Su kištukiniais gaubteliais jungtims pažymėti
• Apsaugos lygis < 1,5 kV, užtikrina įrenginių apsaugą
• Saugiame korpuse, neužpučiamas kibirkštinis iškroviklis
Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I–IV išorinės apsaugos nuo žaibo klasei.

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
2 tipo patikros klasė	taip
Antrinės srovės slopinimo geba (eff) [N-PE]	0,1 kA
Apsaugos rūšis	IP20
Aukščiausia nuolatinė įtampa (N-PE)	255 V

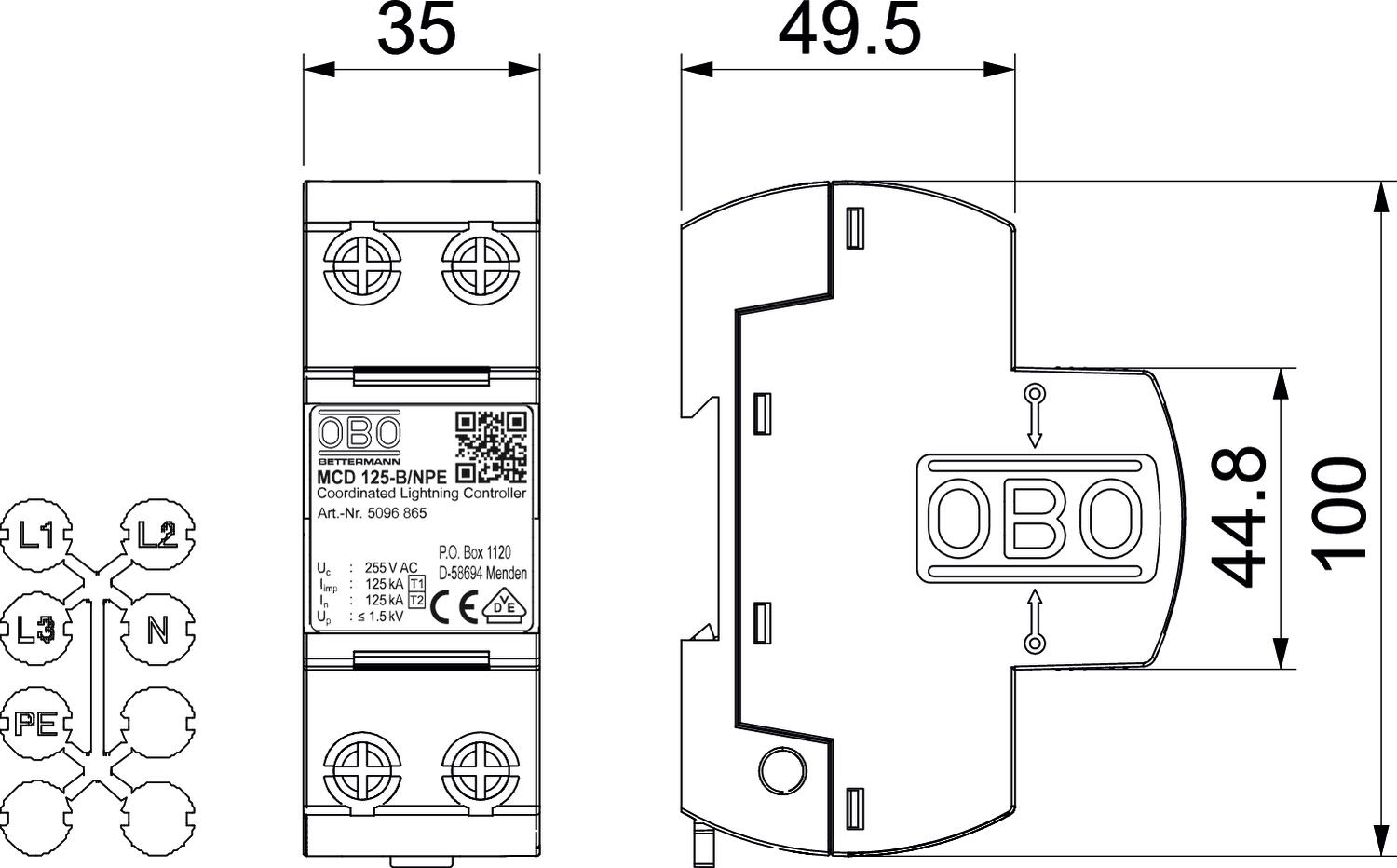

Aukštis	69 mm
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Ilgis	100 mm
Imp. srovė (8/20 µs) [bendra]	125 kA
Išpučiamasis	ne
Išvadas	1 poliaus; 255V
Kiti tinklo tipai	ne
Leidimai	VDE
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne

OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	125 A
Plotis	35 mm
Polių konstrukcija	N/PE
Polių skaičius	1
Signalizavimas prietaise	jokių
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<100 ns
Tinklo forma	kitos
Tinklo tipas DC	ne
Tinklo tipas IT	ne
Tinklo tipas TN	taip
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	125 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	125 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	125 kA
Žaibo išlydžio srovė (10/350 μs)	125 kA
