3-polis kombinuotas iškroviklis + NPE 3+N/PE | 255 | IP20

3-polis kombinuotas iškroviklis + NPE

Art. Nr. 5096879 | EAN 4012195077091

Art. Nr. / Tipas	5096879 / MCD 50-B 3+1

Polių konstrukcija	3+N/PE

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

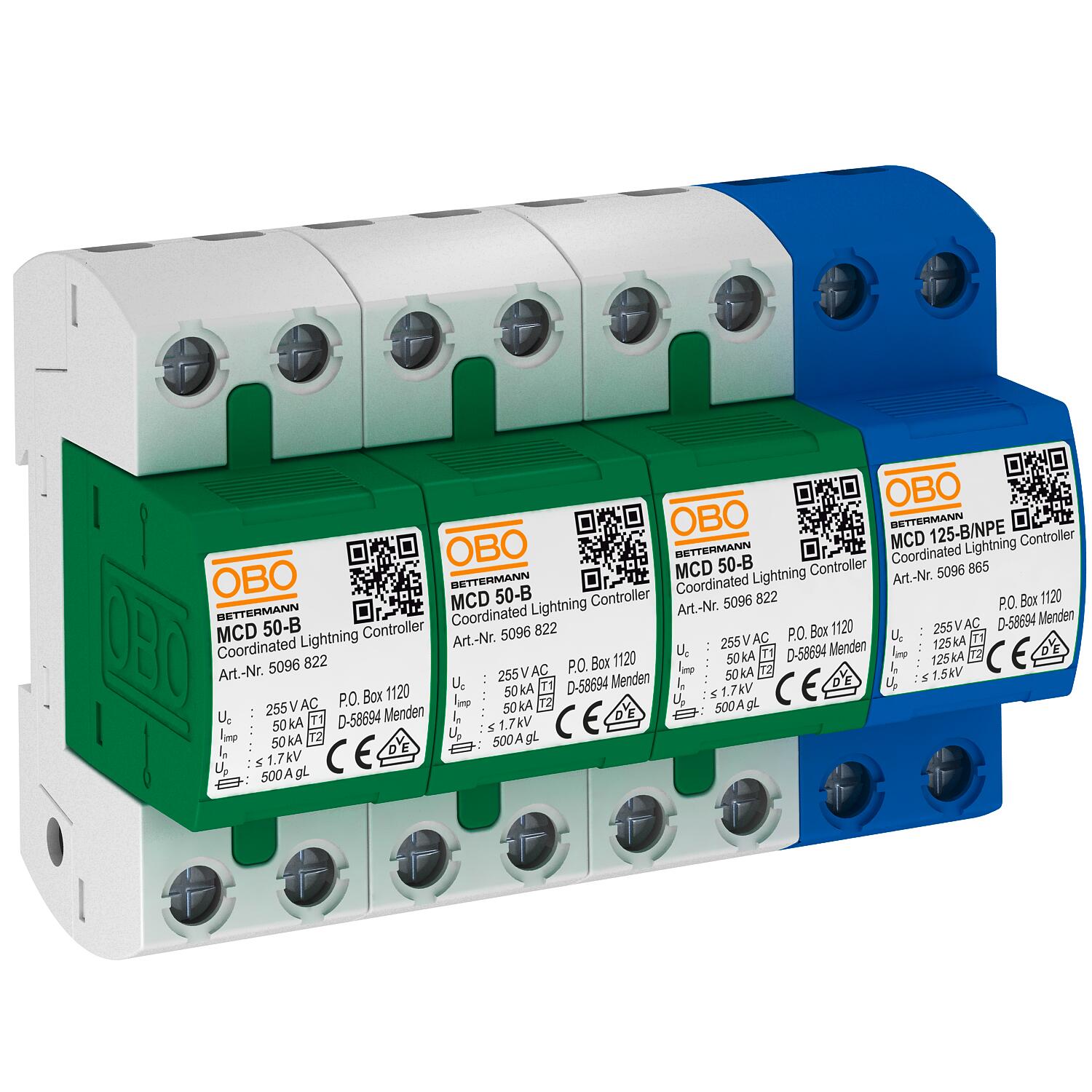

Kombinuotasis iškroviklis, tipas 1+2, 4 polių, skirtas naudoti TT ir TN-S tinkluose.

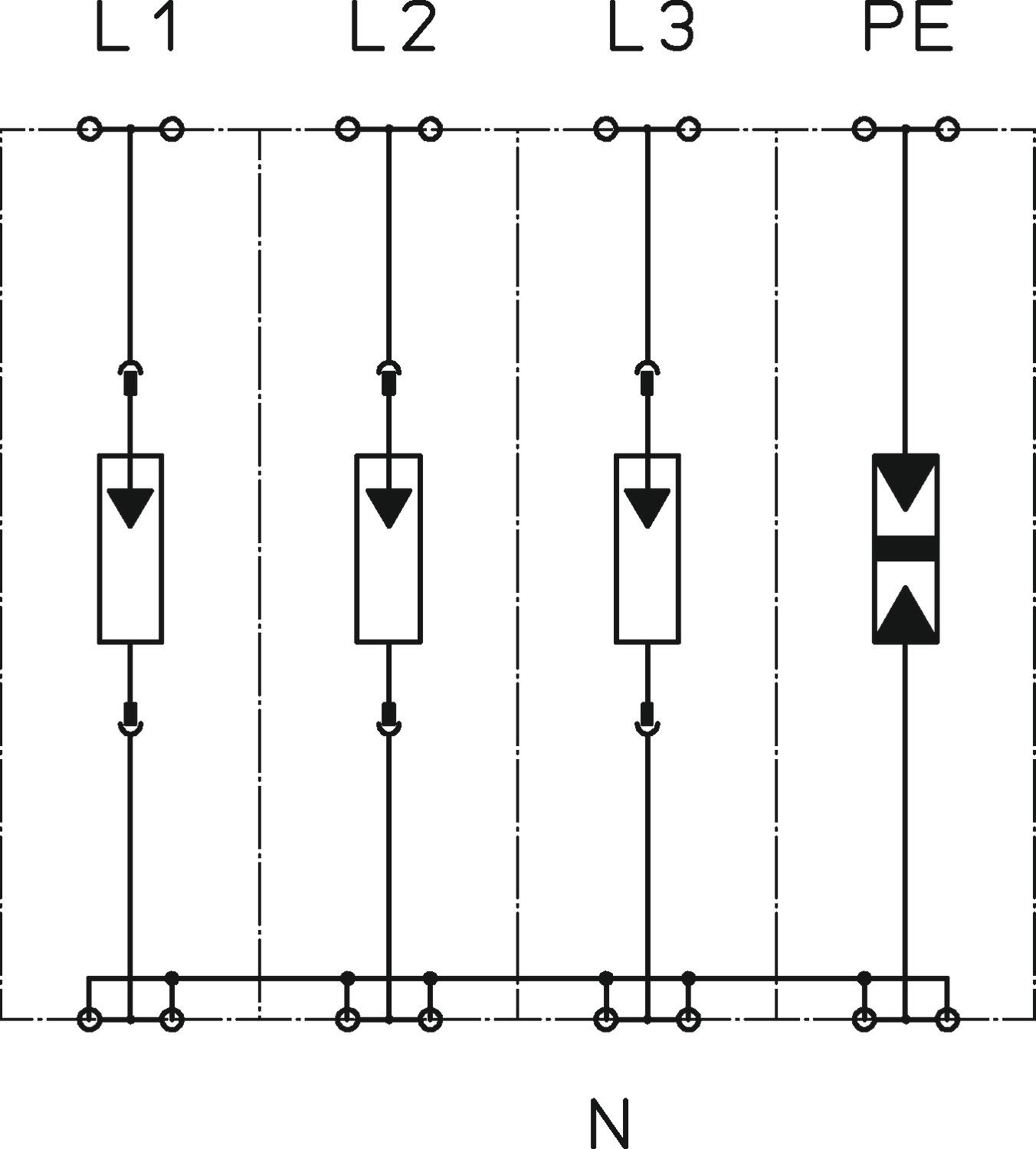

Iš anksto pilnai surinktas ir paruoštas prijungti. Jį sudaro:
3 MCD 50-B koordinuoti žaibo viršįtampio iškrovikliai, tipas 1+2 pagal EN 61643-11 ir
1 x MCD 125-B/NPE koordinuotas N-PE kibirkštinis iškroviklis, tipas 1+2 pagal EN 61643-11. Zonos nuo 0 iki 2 (LPZ) pagal apsaugos nuo žaibo koncepciją remiantis IEC 62305 ir VDE 0185-305.

• Apsaugos nuo žaibo potencialams išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis 50 kA (10/350) vienam poliui ir iki 125 kA (10/350) iš viso
• Apsaugos lygis <1,7 kV leidžia apsaugoti prietaisus
• Atsparumas trumpajam jungimui 10 kAk, iškroviklio saugiklis, iki 500 A ,tipas gL/gG
• Saugiame korpuse, neužpučiami kibirkštiniai iškrovikliai

Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I–IV išorinės apsaugos nuo žaibo klasei.

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
2 tipo patikros klasė	taip
Antrinės srovės slopinimo geba (eff) [N-PE]	0,1 kA
Apsaugos lygis [L-N]	≤1,7
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	10 kA
Aukščiausia nuolatinė įtampa (L-N)	255 V
Aukščiausia nuolatinė įtampa (N-PE)	255 V

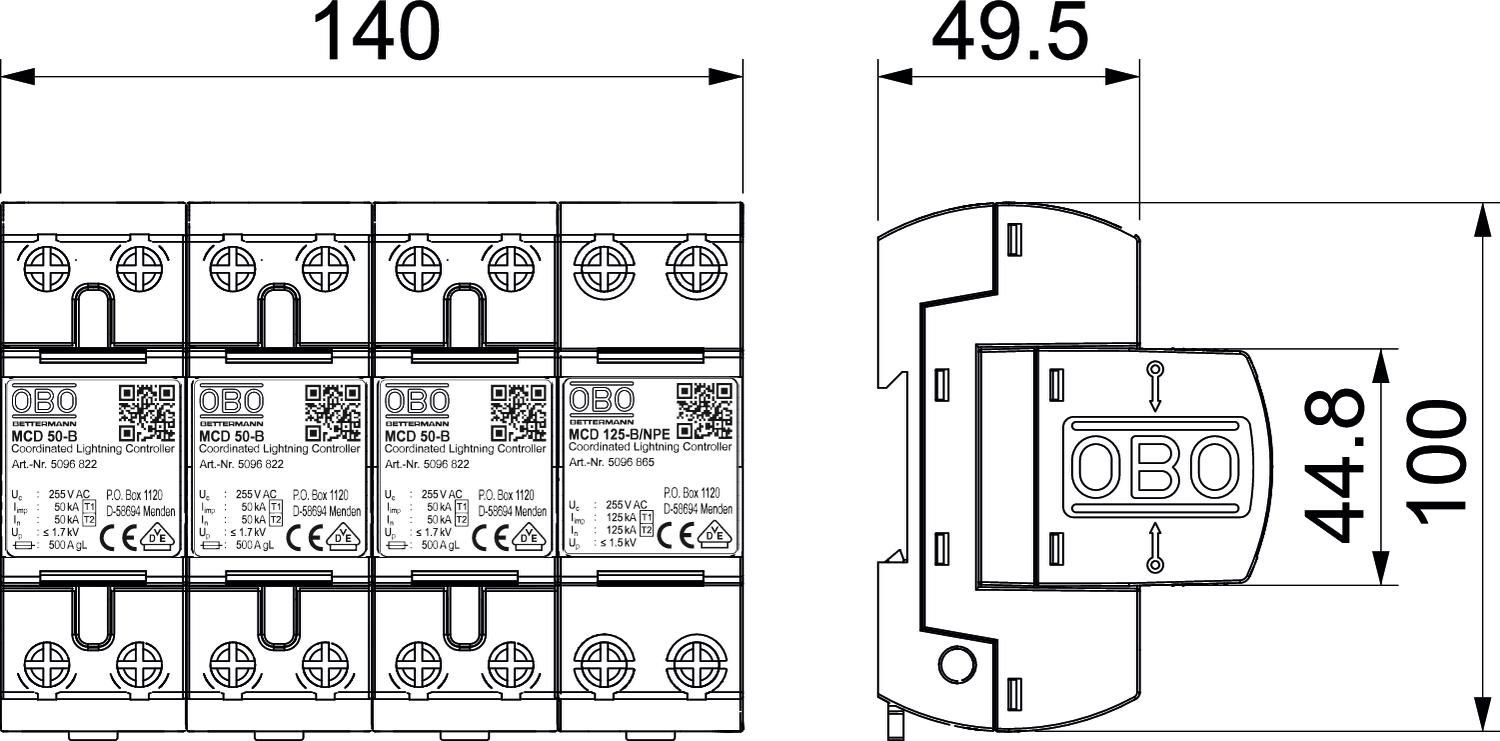

Aukštis	69 mm
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Ilgis	100 mm
Imp. srovė (8/20 µs) [bendra]	125 kA
Išpučiamasis	ne
Išvadas	3+NPE
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija AC
Kiti tinklo tipai	ne
Leidimai	VDE
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Maks. tinklo viršįtampio apsauga	500
Maksimalus priešsaugiklis	500 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²

Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	125 A
Plotis	140 mm
Polių konstrukcija	3+N/PE
Polių skaičius	1
Signalizavimas prietaise	jokių
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<100 ns
Tinklo forma	TN-S, TT
Tinklo tipas DC	ne
Tinklo tipas IT	ne
Tinklo tipas TN	taip
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
Trumpo jungimo stiprumas	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	50 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	50 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	125 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	125 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
