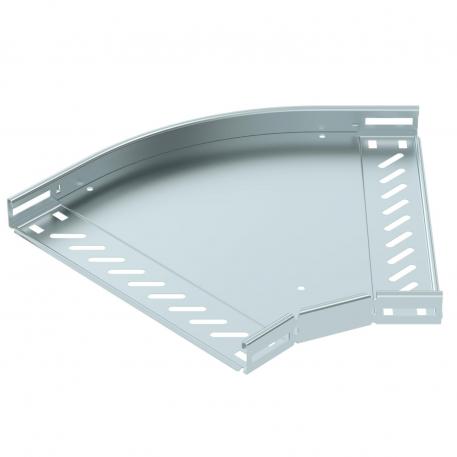

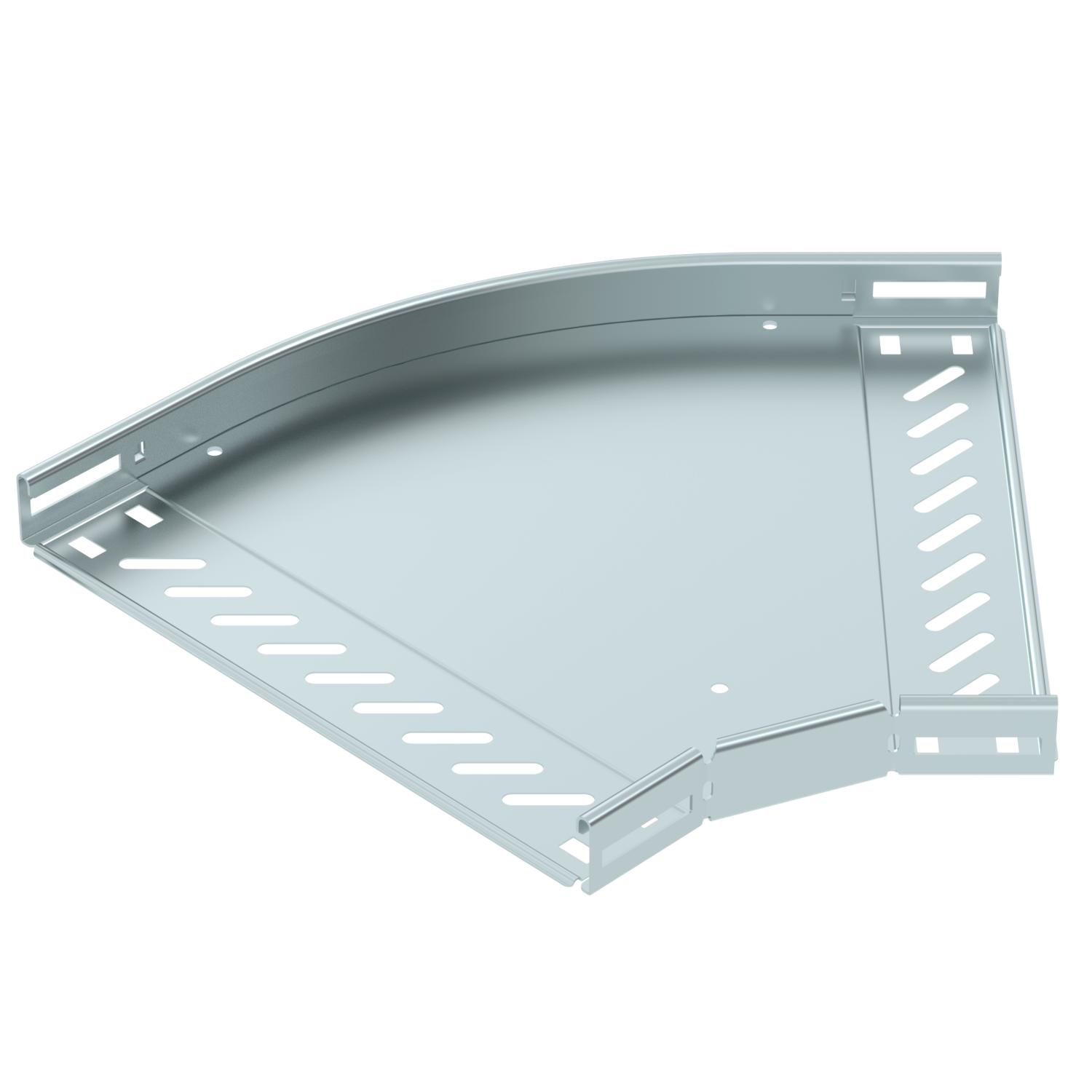

45° alkūnė 35 FS
Art. Nr. 6036004 | EAN 4012197345136
- Prekės aprašymas
-
Prekės aprašymas45° kampas horizontaliam išsišakojimui sukurti, skirtas Magic ir prisukamiems kabelių loveliams, šonų aukštis 35 mm. Varžtinė jungtis su varžtais plokščia galvute FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

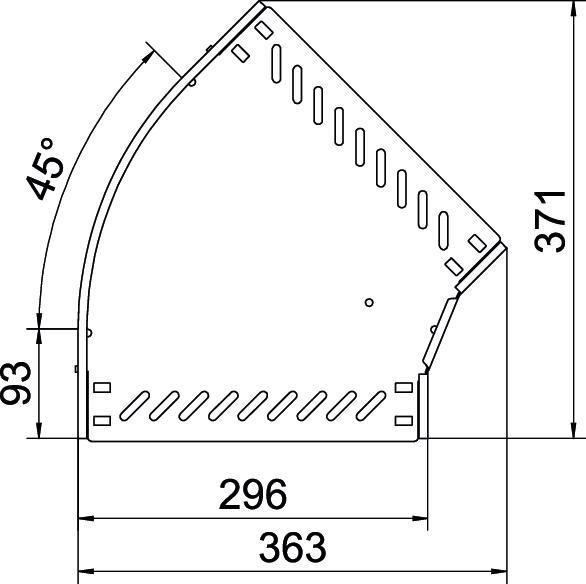

Atramos storis 1,25 mm Aukštis 35 mm Dydis 35x300 Kabelių sistemos sujungiklio rūšis įsuktas Konstrukcinė forma Lankas, standus Krypties pakeitimas horizontalus Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 300 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 0,8 mm Paviršius cinkuotas juostiniu būdu Plotis 300 mm Rekomenduojamas varžtų skaičius 10 St. Skardos storis 0,8 mm Šonų perforavimas taip Spalva cinko Su viršutine dalimi ne Sujungimo elemento konstrukcija integruotas sujungimo elementas Sulenkimas (kampas) 45° Sutvirtinta konstrukcija ne - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
45° alkūnės dangtelis FS
RBD 45 300 FS 6036407 1 Vienetas - Atsisiuntimai
-
