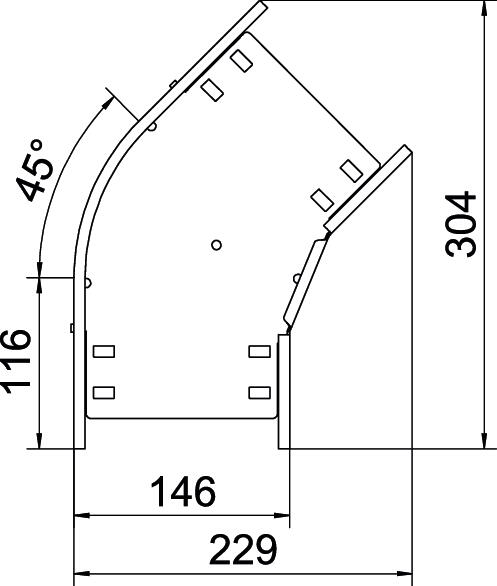

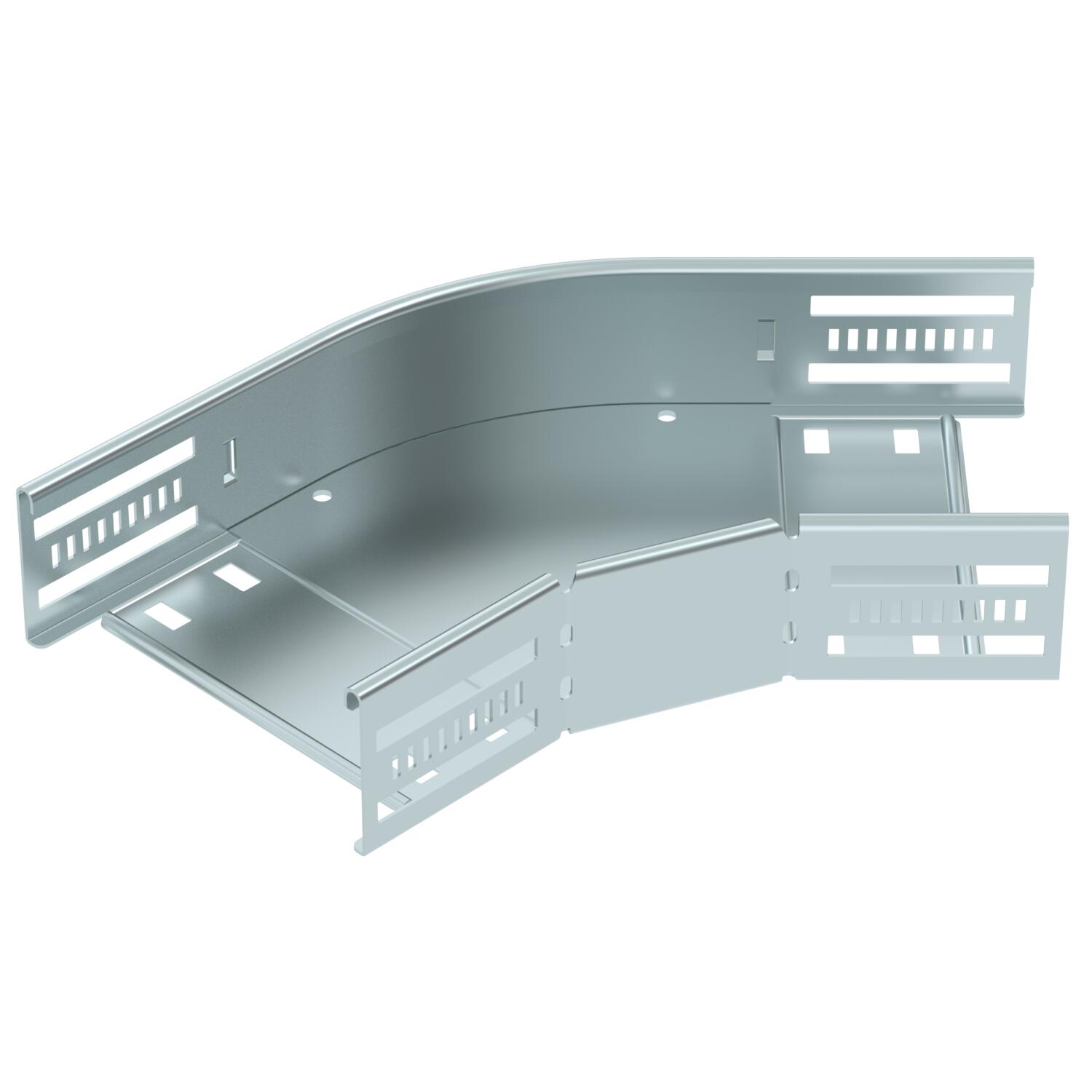

45° alkūnė 60 FS
Art. Nr. 6036102 | EAN 4012197345198
- Prekės aprašymas
-
Prekės aprašymas45° kampas horizontaliam išsišakojimui sukurti, skirtas Magic ir prisukamiems kabelių loveliams, šonų aukštis 60 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Aukštis 60 mm Dydis 60x150 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Lankas, standus Krypties pakeitimas horizontalus Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 150 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Pagrindo plokštės medžiagos storis 0,8 mm Paviršius cinkuotas juostiniu būdu Plotis 150 mm Rekomenduojamas varžtų skaičius 10 St. Skardos storis 0,8 mm Šonų perforavimas taip Spalva cinko Su viršutine dalimi ne Sujungimo elemento konstrukcija integruotas sujungimo elementas Sulenkimas (kampas) 45° Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

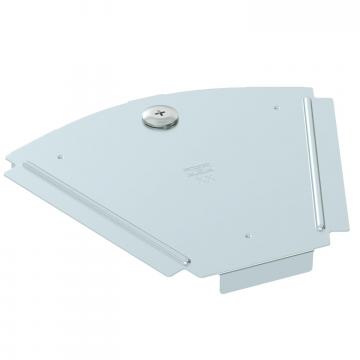

45° alkūnės dangtelis FS
RBD 45 150 FS 6036402 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RB 45 615 FS / 6036102 , 0.21MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RB 45 615 FS / 6036102 , 0.13MB , pdfUK Atitikties Deklaracija RB 45 615 FS / 6036102 , 0.09MB , pdfREACH Atitikties deklaracija RB 45 615 FS / 6036102 , 0.12MB , pdfRoHS Atitikties deklaracija RB 45 615 FS / 6036102 , 0.13MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
