Apsauga, 4 polių, tipas 24 V 4 | 20 | 28 | Jungtis

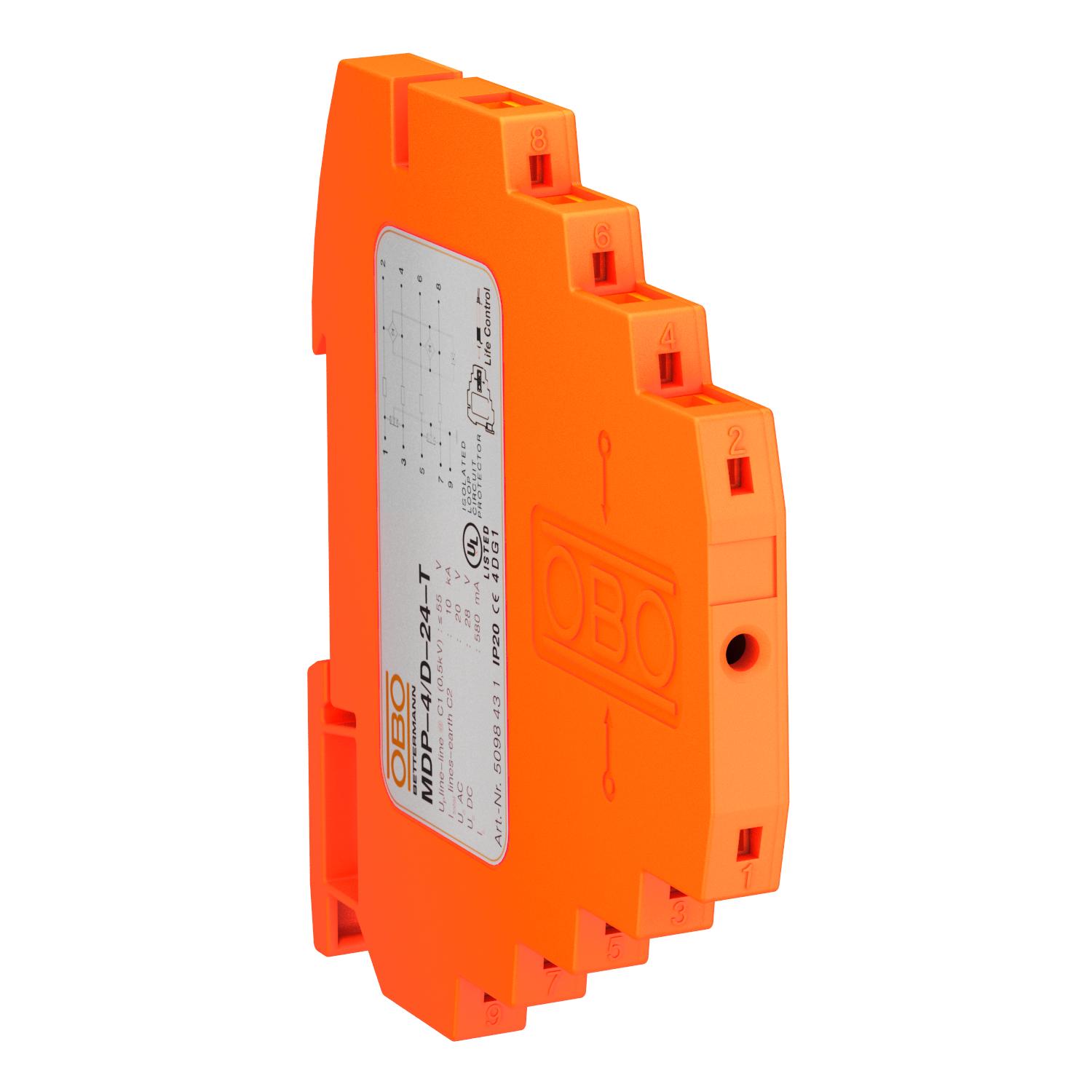

Apsauga, 4 polių, tipas 24 V

Art. Nr. 5098431 | EAN 4012195406884

Art. Nr. / Tipas

Polių skaičius

Didžiausia ilgalaikė įtampa AC	20 V

Didžiausia ilgalaikė įtampa DC	28 V

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampio su testavimo funkcija; modelis 24 V

• Vardinė srovė 0,58 A
• Apsauginis įrenginys, skirtas daugiagyslėms sistemoms
• Tiesioginis ekrano įžeminimas
su bevaržčiais gnybtais

• Taupus plotis tik 8,7 mm
• Apsaugos įrenginys, gali būti tikrinamas naudojant testerį „Life Control“
• Didelis pralaidumas iki 100 MHz
• UL sąraše (4DG1)

Naudojimas: universalus panaudojimas ant 35 mm montažinio profilio.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis esant C1	<65 V
Apsaugos lygis, gysla–gysla	<55 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	C1: 0,5 kV / 0,25 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 5 kV / 2,5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	D1: 2 kA
Bendra imp.srovė (8/20)	10 kA
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,382 kg CO₂e / 1 Vienetas
Didžiausia ilgalaikė įtampa AC	20 V
Didžiausia ilgalaikė įtampa DC	28 V
Dydis	24V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Iškroviklių patikra	ne
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Bėgelis
Izoliacijos varža	>100 MΩ
Kategorie	Tipas 1+2+3 / D1+C2+C1
Kištukinė sistema	Jungtis
Konstrukcija, patikrinta sprogioje aplinkoje	ne

Leidimai	UL
LPZ	0→3
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	1,5 mm²
Maks. prijungimo skerspjūvis, lankstus	2,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Nuosekli varža laidui	2,35 Ω ± 5 %
Polių skaičius	4
Ribinis dažnis	100 MHz
Ryšių kontaktas	ne
Signalizavimas prietaise	skaitoma
SPD pagal IEC 61643-21	Klasė I+II+III / D1+C2+C1
Talpumas (gysla-gysla)	<40 pF
Talpumas (gysla-žemė)	<40 pF
Vardinė apkrovos srovė AC	0,4 A
Vardinė apkrovos srovė DC	0,58 A
Vardinė įtampa	24 V

Visi tipai

Visi tipai

Tipas	Polių skaičius	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Kištukinė sistema	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MDP-2 D-24-T	2	20 V	28 V	Jungtis	5098422	Vienetas	1 Vienetas
MDP-3 D-24-T	3	20 V	28 V	Jungtis	5098427	Vienetas	1 Vienetas
MDP-4 D-24-T	4	20 V	28 V	Jungtis	5098431	Vienetas	1 Vienetas
