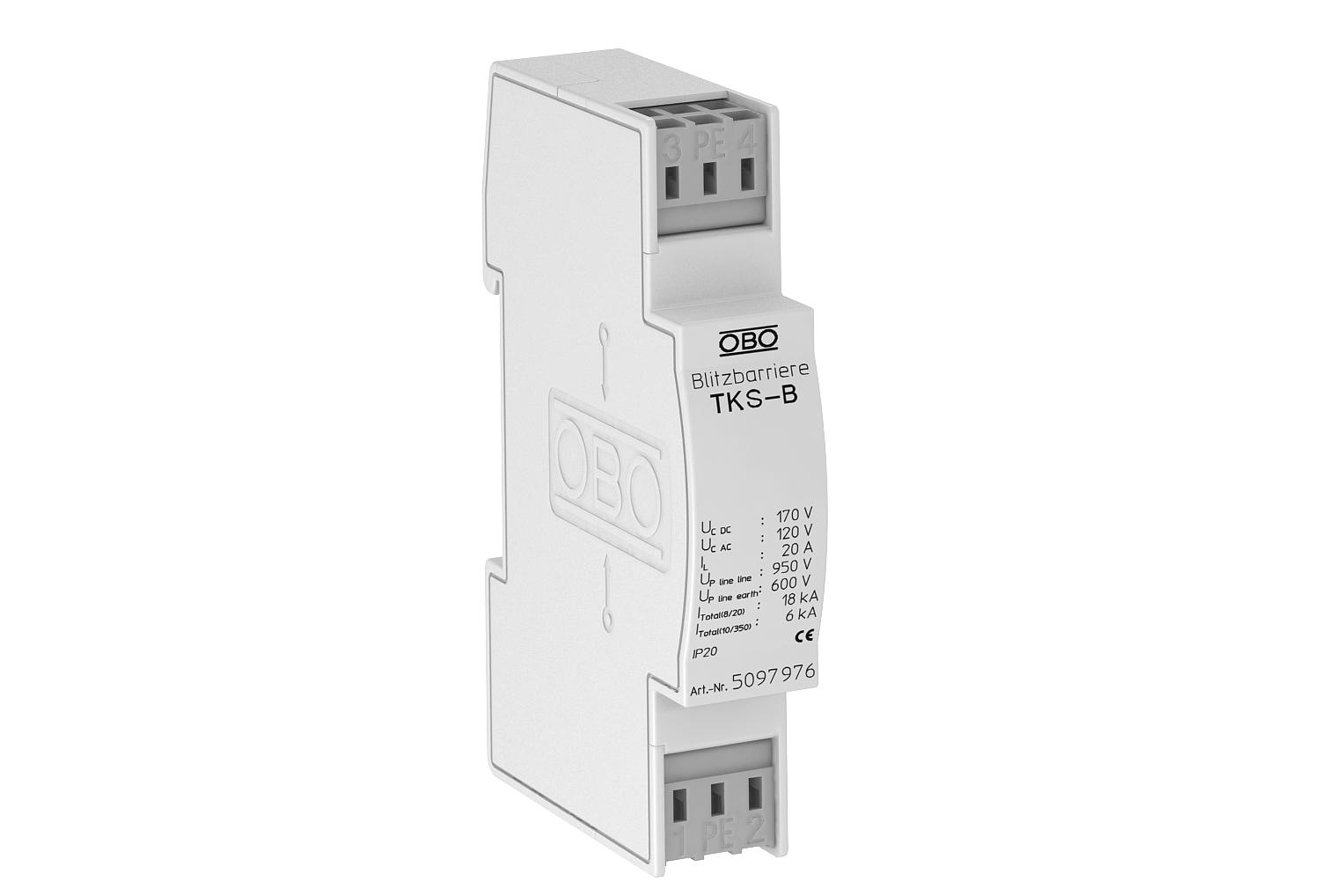

Apsauga dvilaidėms sistemoms su HF pritaikyta 120 V

Art. Nr. 5097976 | EAN 4012195578277

Art. Nr. / Tipas	5097976 / TKS-B

Polių skaičius	2

Didžiausia ilgalaikė įtampa AC	120 V

Didžiausia ilgalaikė įtampa DC	170 V

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

TKS-B: apsauga nuo viršįtampių, skirta naudoti matavimo, valdymo ir reguliavimo sistemose, taip pat telekomunikacinėse sistemose

• Bazinė apsauga Potencialams nuo žaibo išlyginti
• Didelė impulsų Iškrovos dydis 6 kA (10/350)
• Su lengvai montuojamais, bevaržčiais jungiamaisiais gnybtais

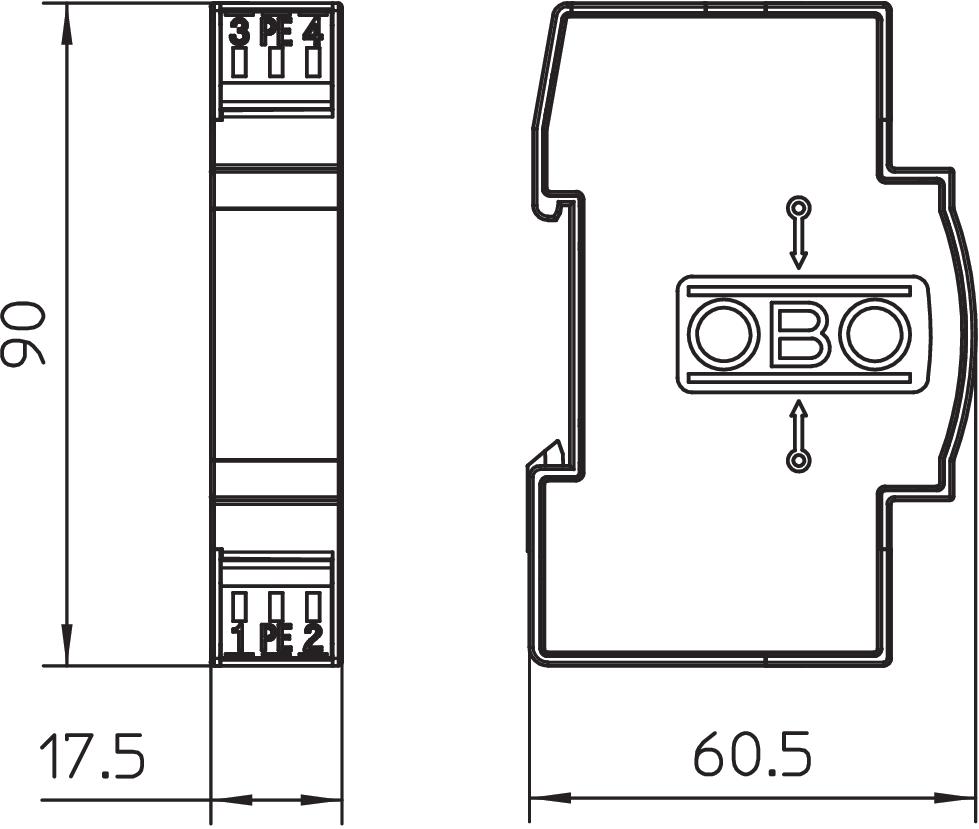

• Nedidelio gabarito 17,5 mm dydžio

Naudojimas: universaliai naudojama ant 35 mm montažinio profilio pritaikytas montuoti standartiniame paskirstymo skydelyje.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<950 V
Apsaugos lygis, gysla–žemė	<600 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	C2: 18 kV / 9 kA
Atsparumas impulsinei srovei gysla – žemė	C2: 18 kV / 9 kA
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	D1: 6 kA
Bendra imp.srovė (8/20)	18 kA
Dalijimo modulis TE (17,5 mm)	1
Didžiausia ilgalaikė įtampa AC	120 V
Didžiausia ilgalaikė įtampa DC	170 V
Dydis	120V AC
Ekranavimo jungtis	ne
Įterpimo slopinimas (insertion loss)	3 dB @ 250 MHz dB
Įžeminimas per:	Jungiamasis laidas
Izoliacijos varža	>1 GΩ
Kategorie	Tipas 1+2 / D1+C2

Kištukinė sistema	Jungtis
LPZ	0→2
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	2,5 mm²
Maks. prijungimo skerspjūvis, lankstus	2,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Polių skaičius	2
Ribinis dažnis	250 MHz
SPD pagal IEC 61643-21	Klasė I+II / D1+C2
Talpumas (gysla-gysla)	<10 pF
Talpumas (gysla-žemė)	<10 pF
Vardinė apkrovos srovė AC	14 A
Vardinė apkrovos srovė DC	20 A
