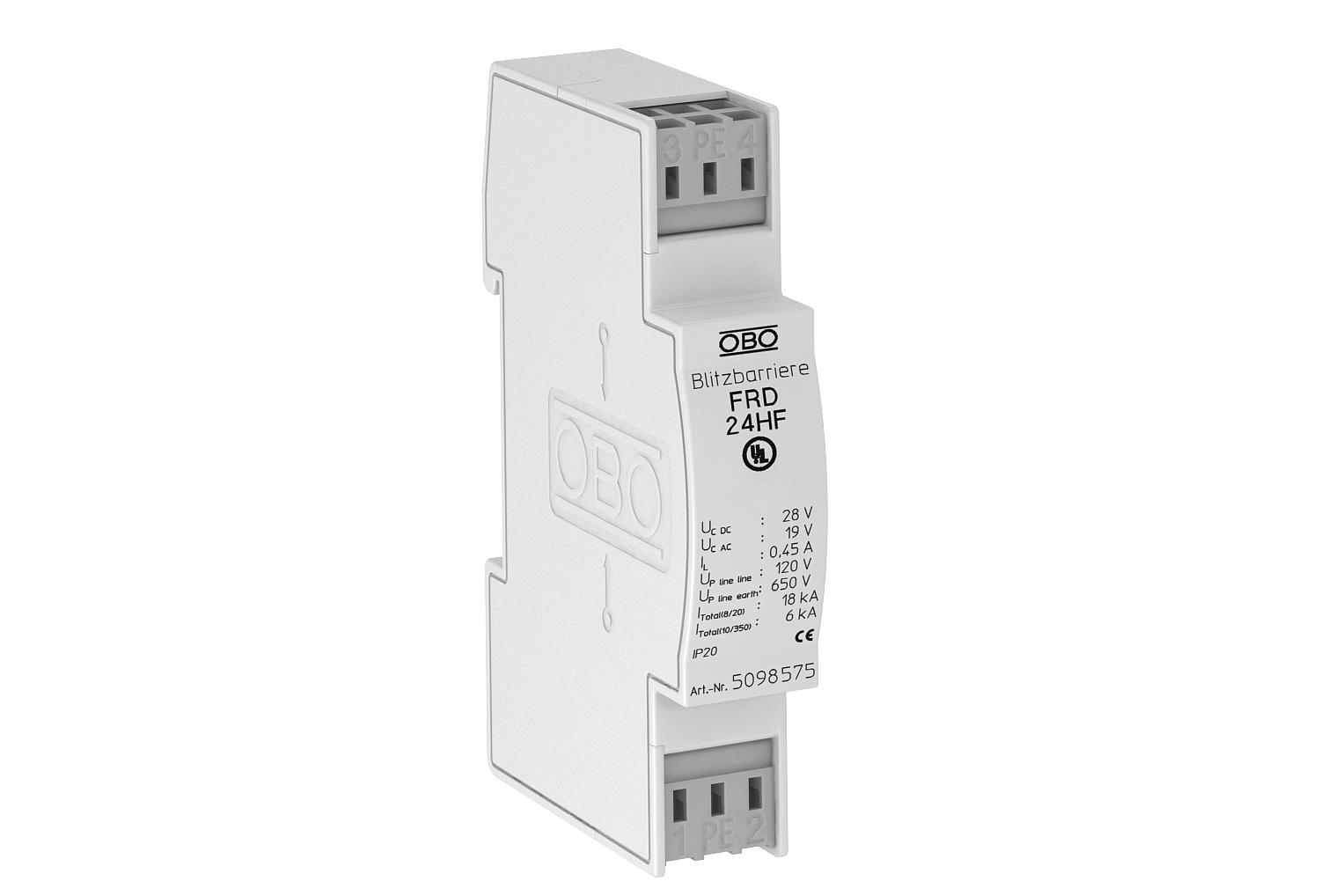

Apsauga dvilaidėms sistemoms su HF pritaikyta 24 V
Art. Nr. 5098575 | EAN 4012195578352
- Prekės aprašymas
-
Prekės aprašymasapsauga nuo viršįtampių, skirta naudoti matavimo, valdymo ir reguliavimo sistemose.
• Bazinė, vidutinė ir tikslioji apsauga
• Dviejų pakopų apsauga su didele žaibo srovės iškrovimo apimtimi
• Aukštas iki 100 MHz perdavimo dažnis
• Tinka visoms magistralinėms sistemoms (pvz., „Profibus“)
• Su lengvai montuojamais, bevaržčiais jungiamaisiais gnybtais

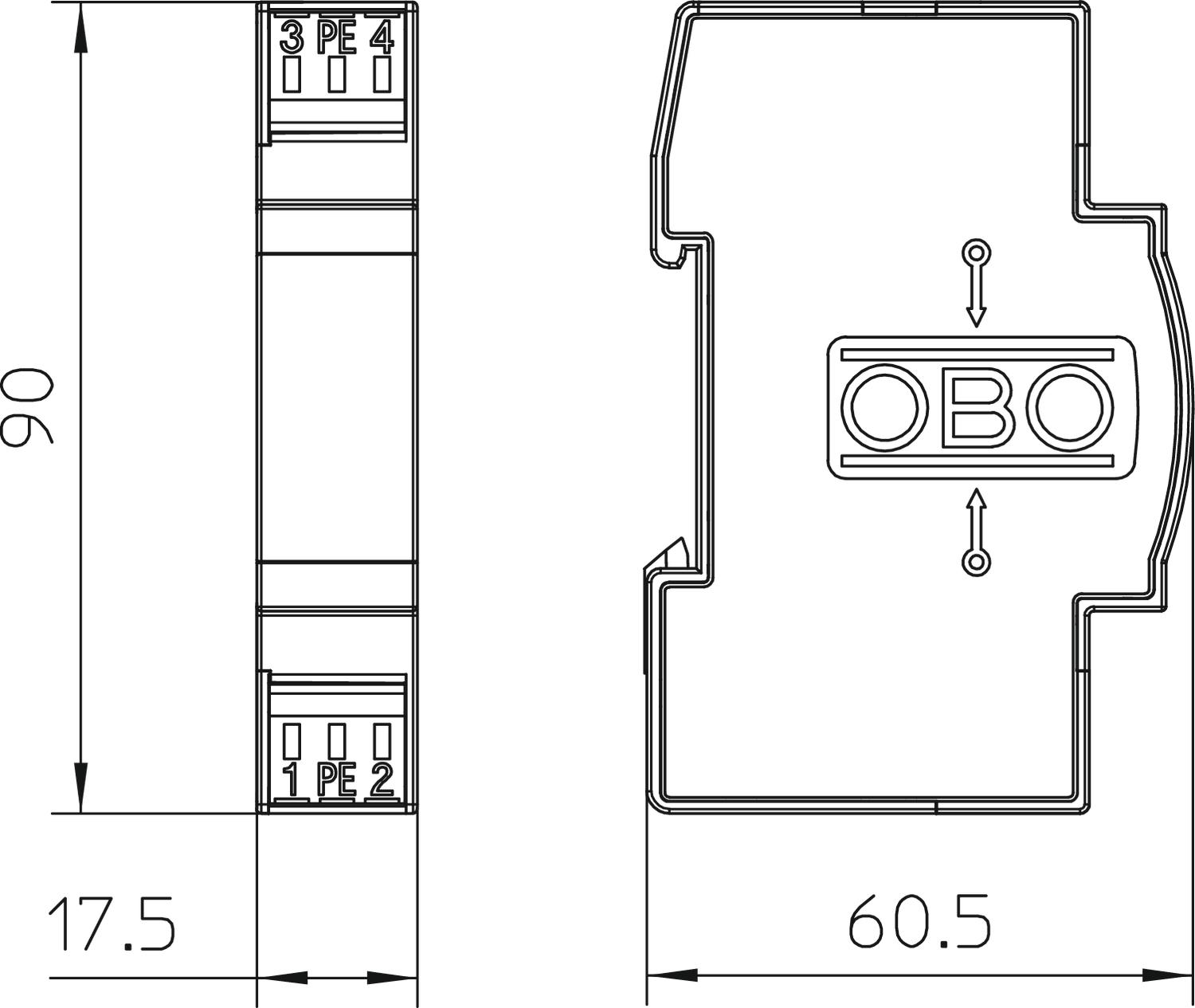

• Mažas gabaritas 17,5 mm dydžio
Naudojimas: prietaisas montuojamas ant 35 mm montažinio profilio įprastame paskirstymo skydelyje.
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos lygis, gysla–gysla <120 V Apsaugos lygis, gysla–žemė <650 V Apsaugos rūšis IP20 Atsparumas impulsinei srovei gysla – gysla C2: 18 kV / 9 kA (8/20µs) Atsparumas impulsinei srovei gysla – žemė C2: 18 kV / 9 kA (8/20µs) Bandymų metodo standartas IEC 61643-21 Bendra imp.srovė (10/350) D1: 6 kA Bendra imp.srovė (8/20) 18 kA Dalijimo modulis TE (17,5 mm) 1 Didžiausia ilgalaikė įtampa AC 19 V Didžiausia ilgalaikė įtampa DC 28 V Dydis 24V AC Ekranavimo jungtis ne Impulsinė srovė 3 kA Iškroviklių patikra ne Įterpimo slopinimas (insertion loss) ≤3 dB Įžeminimas per: Gnybtas Izoliacijos varža >100 MΩ Kategorie Tipas 1+2+3 / D1+C2+C1 Kištukinė sistema Jungtis Konstrukcija, patikrinta sprogioje aplinkoje ne Leidimai UL LPZ 0→3 Maks. naudojimo temperatūros diapazonas 80 °C Maks. prijungimo skerspjūvis, daugiagyslis 2,5 mm² Maks. prijungimo skerspjūvis, lankstus 2,5 mm² Maks. prijungimo skerspjūvis, standus 2,5 mm² Min. naudojimo temperatūros diapazonas -40 °C Min. prijungimo skerspjūvis, daugiagyslis 0,14 mm² Min. prijungimo skerspjūvis, lankstus 0,14 mm² Min. prijungimo skerspjūvis, standus 0,14 mm² Nuosekli varža laidui 2,2 Ω ± 10 % Polių skaičius 2 Ribinis dažnis 100 MHz Ryšių kontaktas ne SPD pagal IEC 61643-21 Klasė I+II+III / D1+C2+C1 Talpumas (gysla-gysla) <40 pF Talpumas (gysla-žemė) <40 pF Vardinė apkrovos srovė AC 0,32 A Vardinė apkrovos srovė DC 0,45 A Vardinė impulsinė nuotėkio srovė (8/20 µs) 9 kA Vardinė įtampa 24 V - Visi tipai
