Apsauga nuo viršįtampio LED sistemoms ÜSM-20-230I1P+PE 1+N/PE | 255 | IP20

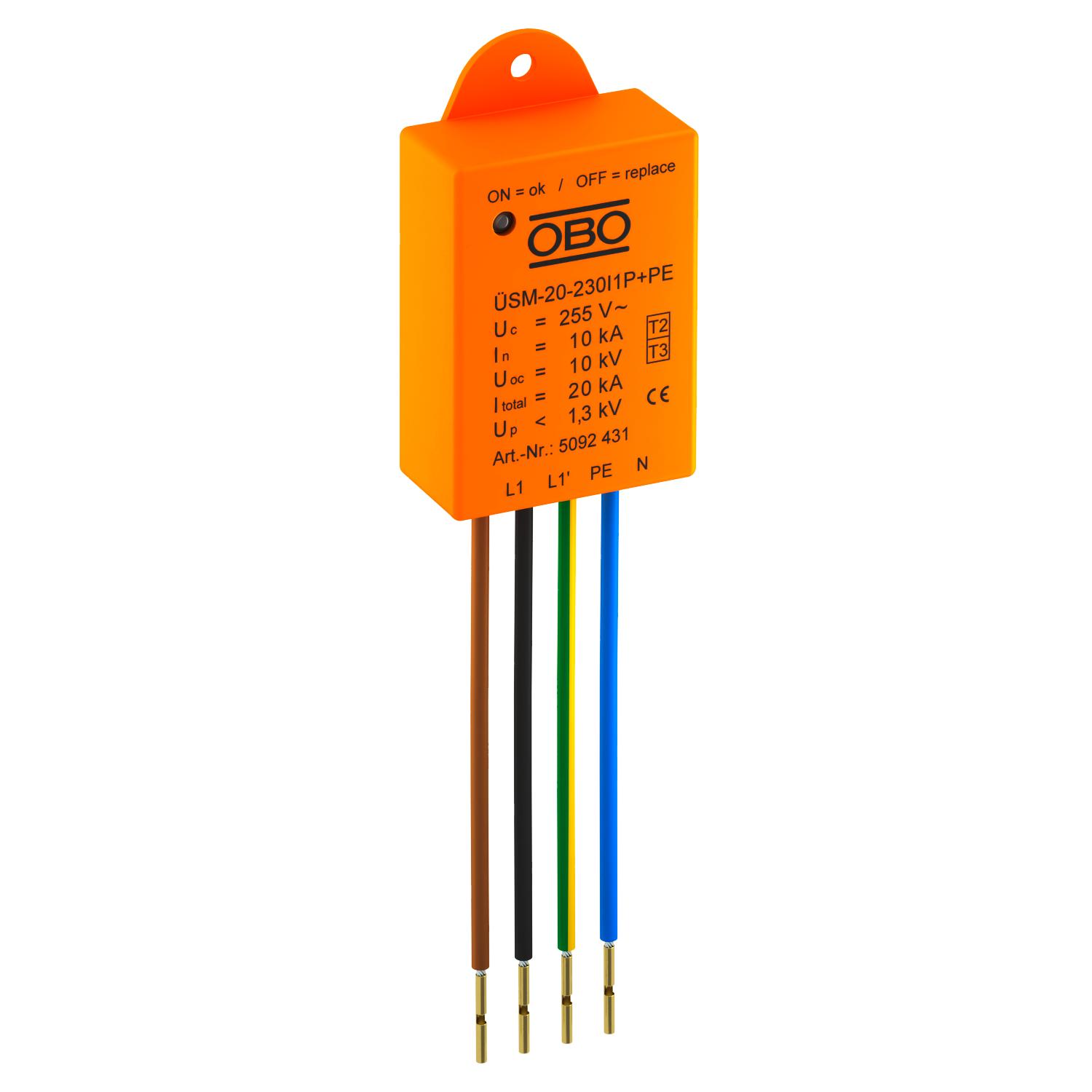

Apsauga nuo viršįtampio LED sistemoms ÜSM-20-230I1P+PE

Art. Nr. 5092431 | EAN 4012196515400

Art. Nr. / Tipas	5092431 / ÜSM-20-230I1P+PE

Polių konstrukcija	1+N/PE

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Apsaugos nuo viršįtampio modulis, 2+3 tipas pagal DIN EN 61643-11, skirtas 230/400 V tinklams.

Skirta LED apšvietimo sistemų apsaugai.

• su funkcine veikimo indikacija ir apkrovos grandinės išjungimu sugedus SPD
• nedidelis, skirtas įmontuoti atramos paskirstymo dėžutėje
• 1+NPE apsauga su maksimaliu 20 kA impulsine srove
• viršįtampio ribojimas iki mažiau nei 1300 V bei 1000 V, esant 5kA
• su arba be šviestuvo išjungimo funkcija gedimo atveju

Pritaikymas: kabelių dėžutėse, paskirstymo dėžutėse, nuo kabelių kanalų iki pogrindinių sistemų
Skirta apsaugoti elektroninius prietaisus, pvz., LED šviestuvus nuo viršįtampio

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
3 tipo patikros klasė	taip
Apsaugos lygis [L-N]	≤1,3
Apsaugos rūšis	IP20
Aukščiausia nuolatinė įtampa (L-N)	255 V
Aukščiausia nuolatinė įtampa (N-PE)	255 V
Aukštis	21 mm
Bendras apsaugos lygis [L-PE]	1,5 kV
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	230V
Ilgis	155 mm
Imp. srovė (8/20 µs) [bendra]	20 kA
Išvadas	1-polis + NPE, skirtas SK I
Jungiamojo kabelio ilgis	0,09 m
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. tinklo viršįtampio apsauga	16

Maksimali impulsinė nuotėkio srovė (8/20 μs)	20 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	10 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE]	10 kA
Maksimalus priešsaugiklis	16 A
Min. darbinė temperatūra	-40 °C
Montavimo būdas	kita
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	16 A
Plotis	40 mm
Polių konstrukcija	1+N/PE
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2+3
SPD pagal IEC 61643-1	II+III klasė
Suveikimo laikas	<25 ns
Vardinė impulsinė nuotėkio srovė (8/20 µs)	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	10 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
