Apsauga nuo viršįtampio PV sistemoms, 1500 V, DC kitos | IP20

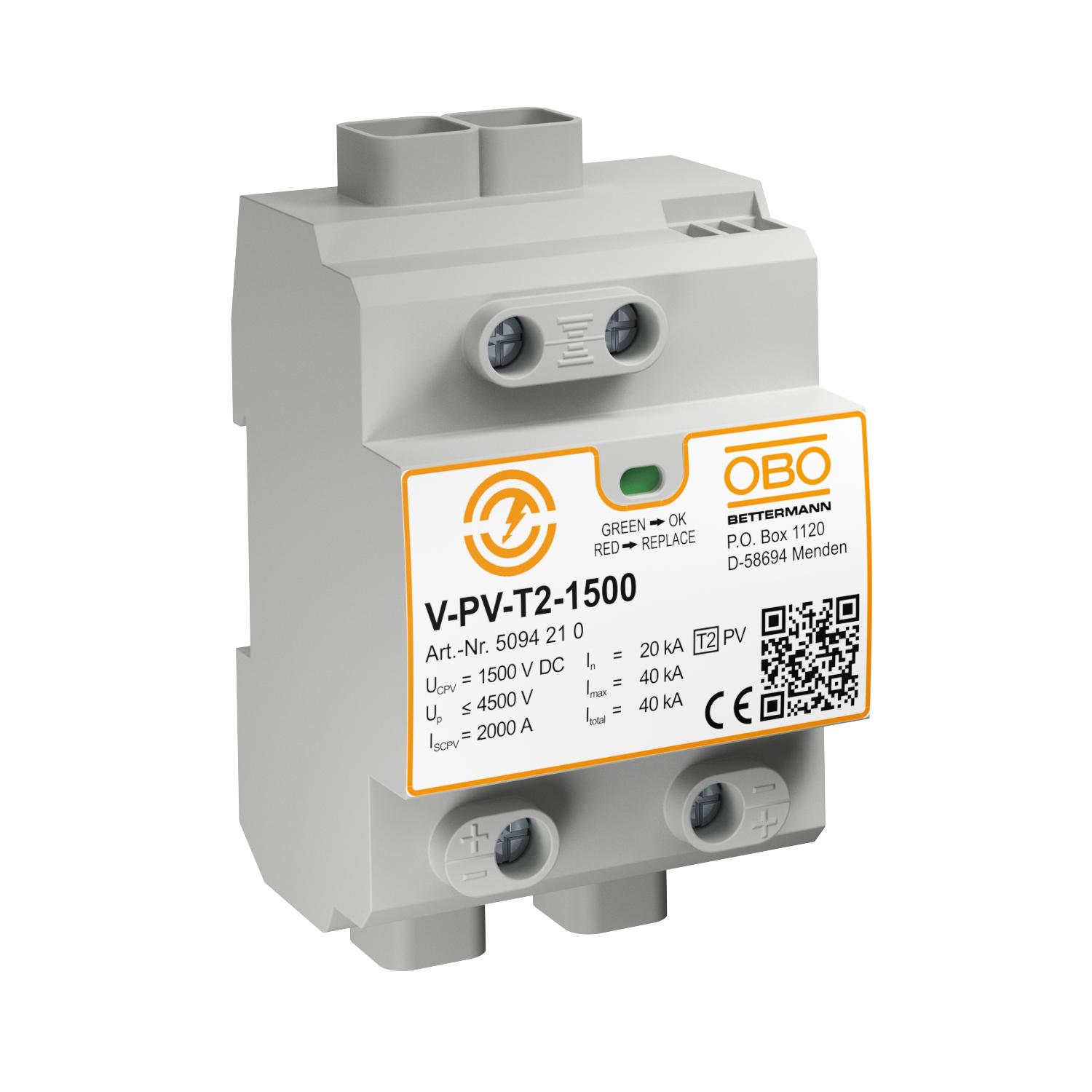

Apsauga nuo viršįtampio PV sistemoms, 1500 V, DC

Art. Nr. 5094210 | EAN 4012196603695

Art. Nr. / Tipas

Polių konstrukcija	kitos

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

2 tipo apsauga nuo viršįtampio PV sistemoms.

• Apsauga nuo viršįtampio pagal IEC 60364-7-712 (VDE 0100-712)
• Impulsinė srovė nuo 20 kA poliui ir iki 40 kA (8/20)

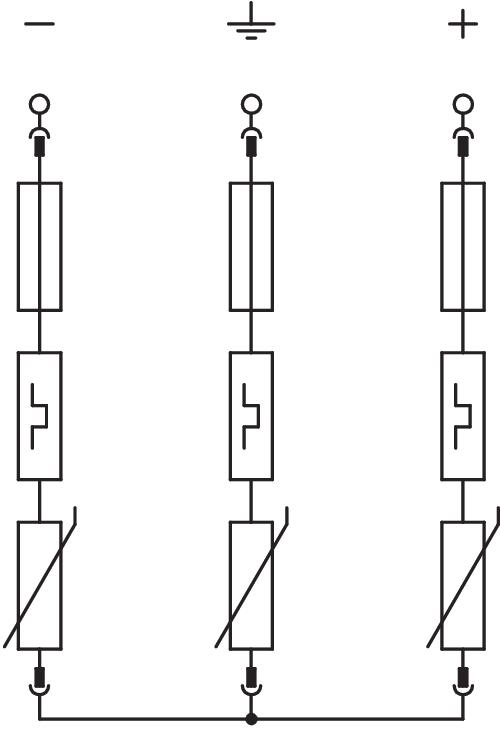

• Klaidoms atspari Y jungtis su būsenos indikacija
• FS variante yra bepotencialis perjungiamasis nuotolinės signalizacijos kontaktas

Pritaikymas: PV įrenginių apsaugai nuo žaibo ir viršįtampio.

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	ne
2 tipo patikros klasė	taip
3 tipo patikros klasė	ne
Apsaugos rūšis	IP20

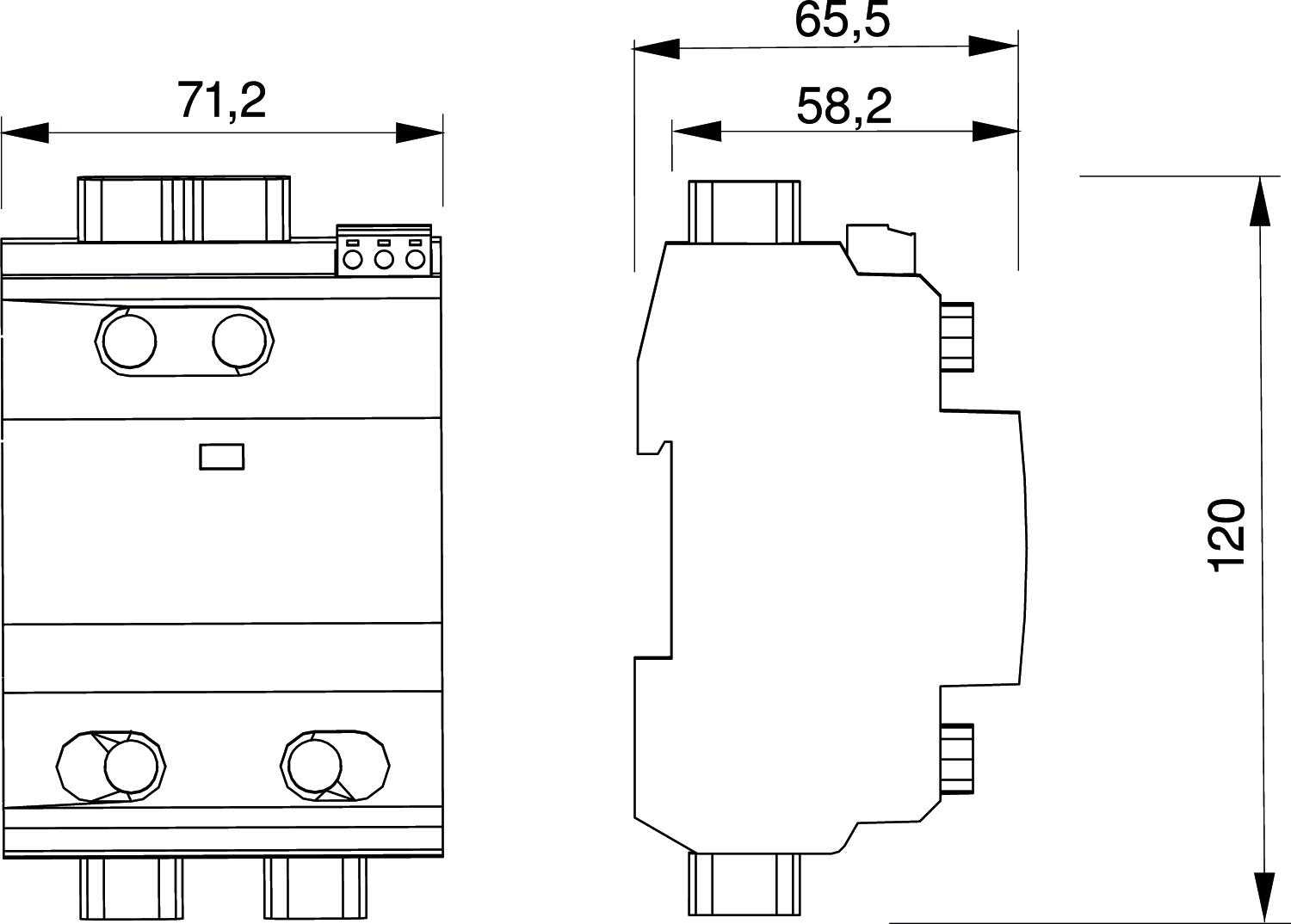

Aukštis	120 mm
Didžiausia ilgalaikė įtampa DC	1500 V
Dydis	1500V DC
Ilgis	65,5 mm
Imp. srovė (8/20 µs) [bendra]	40 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Išvadas	Y konfigūracija
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kiti tinklo tipai	ne
Konstrukcija, patikrinta sprogioje aplinkoje	ne
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. PV įtampa	1500 V
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Min. darbinė temperatūra	-40 °C

Min. laidų skersmuo, lankstus (plonagyslis)	2,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	50 A
Plotis	71,2 mm
Polių konstrukcija	kitos
Signalizavimas prietaise	optinis
Spalva	pilka
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
