Apsaugos nuo viršįtampio komplektas MCD + V20 3 polių + NPE 3+N/PE | 255 | IP20

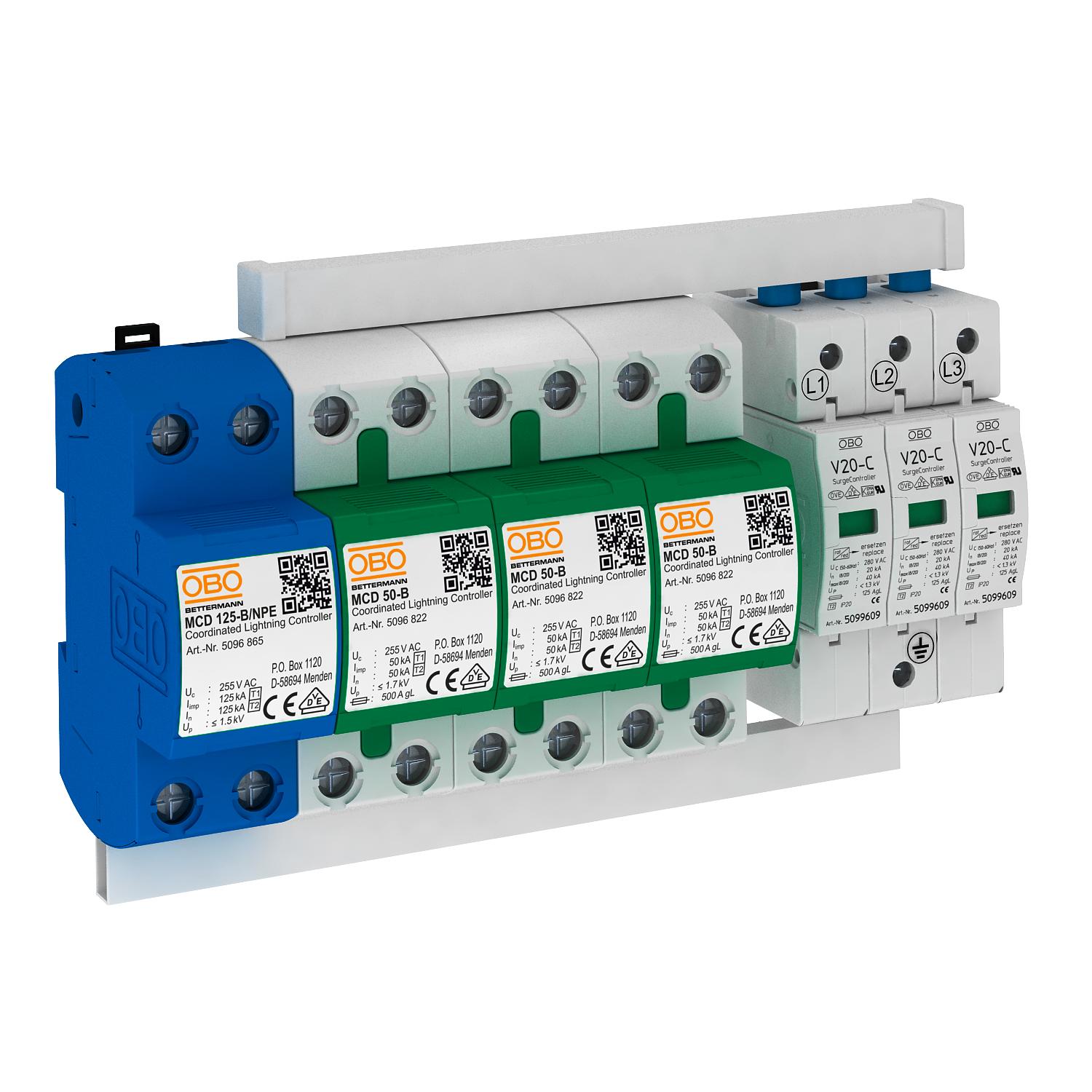

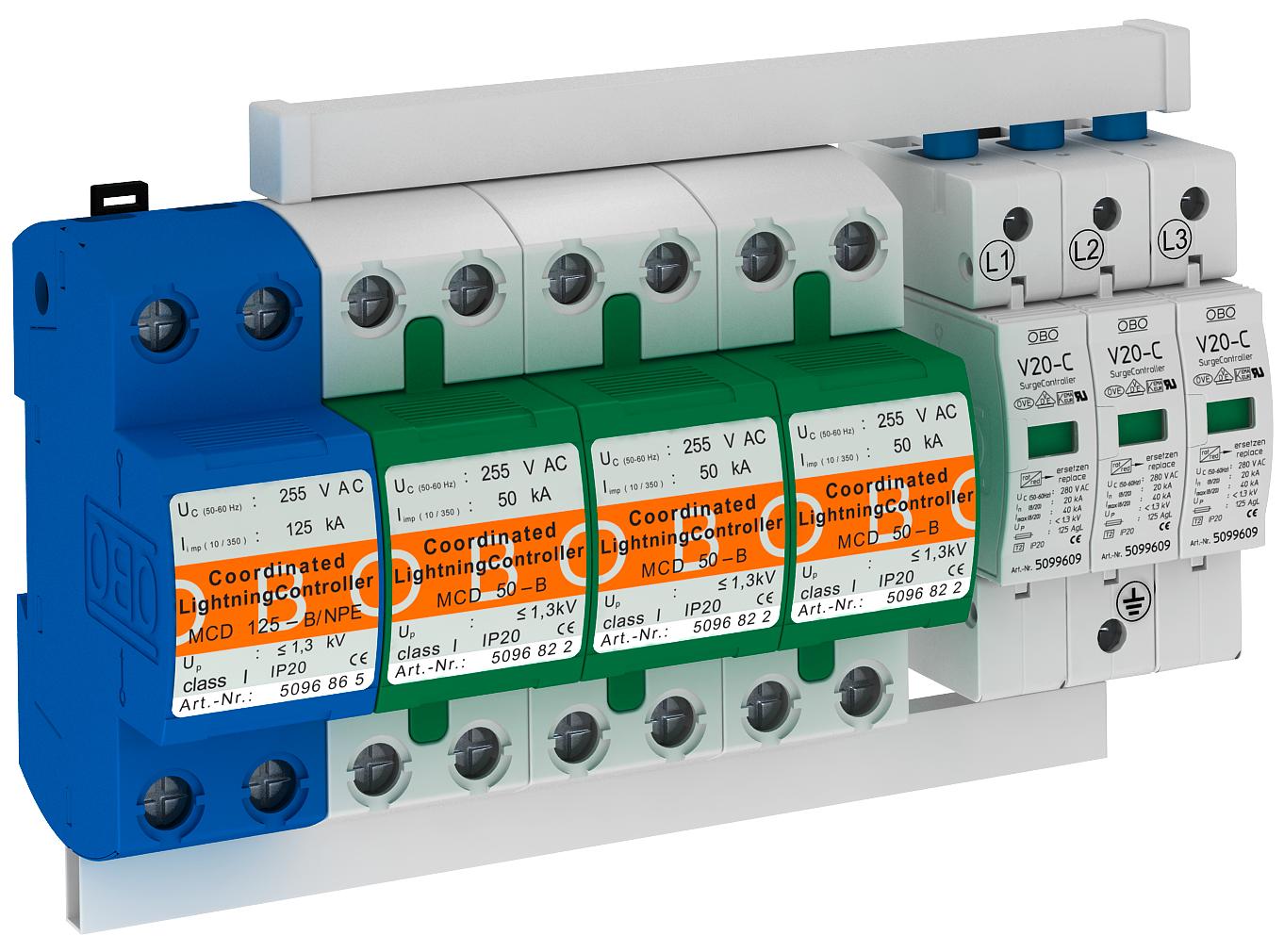

Apsaugos nuo viršįtampio komplektas MCD + V20 3 polių + NPE

Art. Nr. 5089761 | EAN 4012195405542

Art. Nr. / Tipas	5089761 / PS4-B+C TT+TNS

Polių konstrukcija	3+N/PE

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Sukomplektuotas apsauginis prietaisas, žaibo iškroviklis ir viršįtampių ribotuvas, tipas 1+2

• žaibo apsaugos potencialams išlyginti pagal VDE 0185-305 (IEC 62305)

• žaibo srovės iškrovos dydis iki 50 kA (10/350) vienam poliui ir iki 125 kA (10/350) N-PE

• Iškrovikliai, įkišami, įsk. jungiamuosius tiltus, pažymėtus jungiamuosius gnybtus

• uždaro tipo, saugaus korpuso iškrovikliai, skirti naudoti paskirstymo skyduose

Naudojimas: galimas - mobiliojo ryšio sistemos ir pramoniniuose įrenginiuose su ypatingais reikalavimais.

Techniniai duomenys

Techniniai duomenys

Antrinės srovės slopinimo geba (eff) [N-PE]	25 kA
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	25 kA
Aukščiausia nuolatinė įtampa (L-N)	255 V
Aukščiausia nuolatinė įtampa (N-PE)	255 V
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Imp. srovė (8/20 µs) [bendra]	100 kA
Išpučiamasis	ne
Išvadas	3 polių su NPE; 255V
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	100 kA
Maksimalus priešsaugiklis	125 A

Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3+N/PE
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Trumpo jungimo stiprumas	25 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	50 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	100 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
