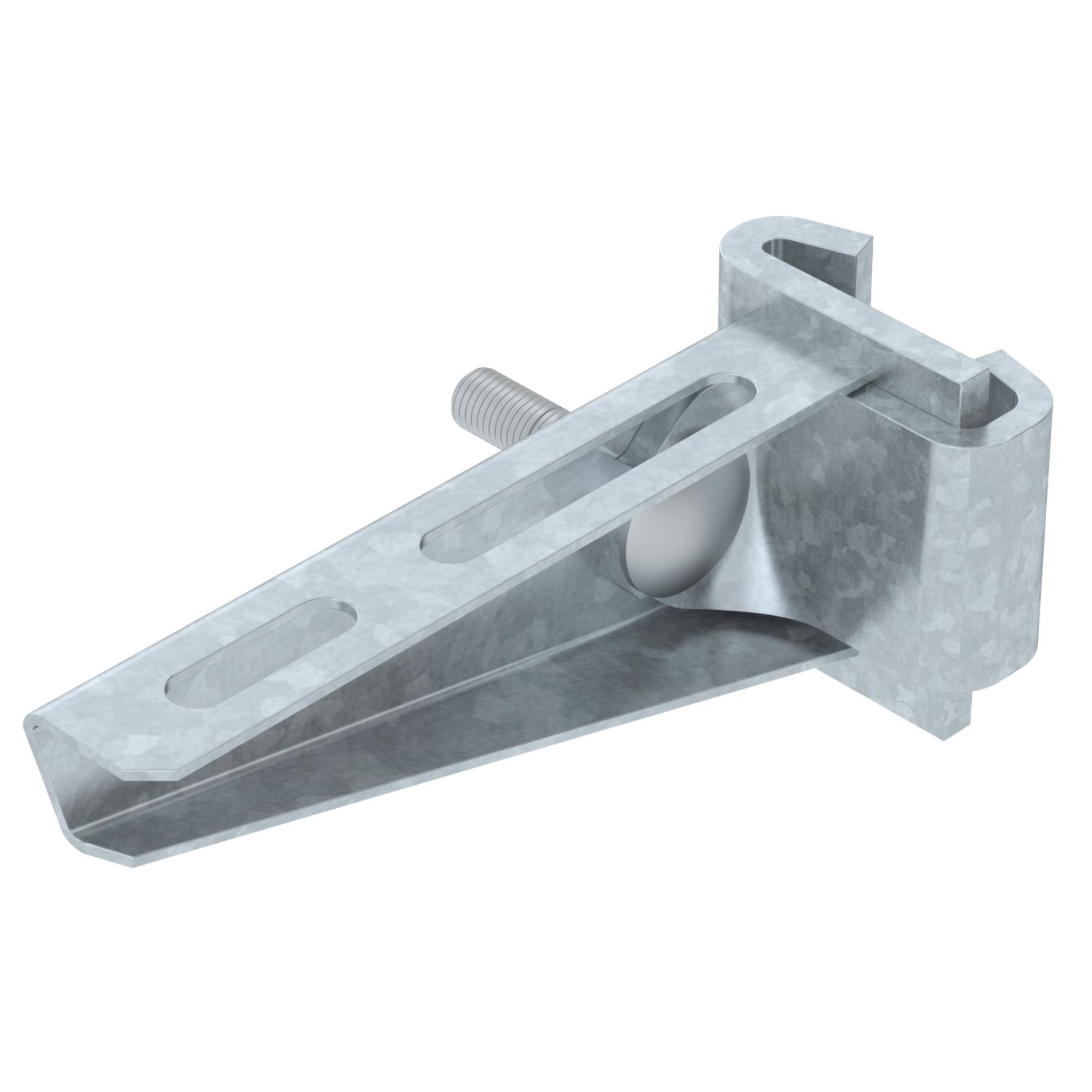

AS 15 atrama, tvirtinama prie profilių
Art. Nr. 6421326 | EAN 4012196207732
- Prekės aprašymas
-
Prekės aprašymasLengvosios konstrukcijos atrama, tvirtinama prie profilių, skirta tolydžiai tvirtinti prie IS 8 profilių.
-
- Techniniai duomenys
-

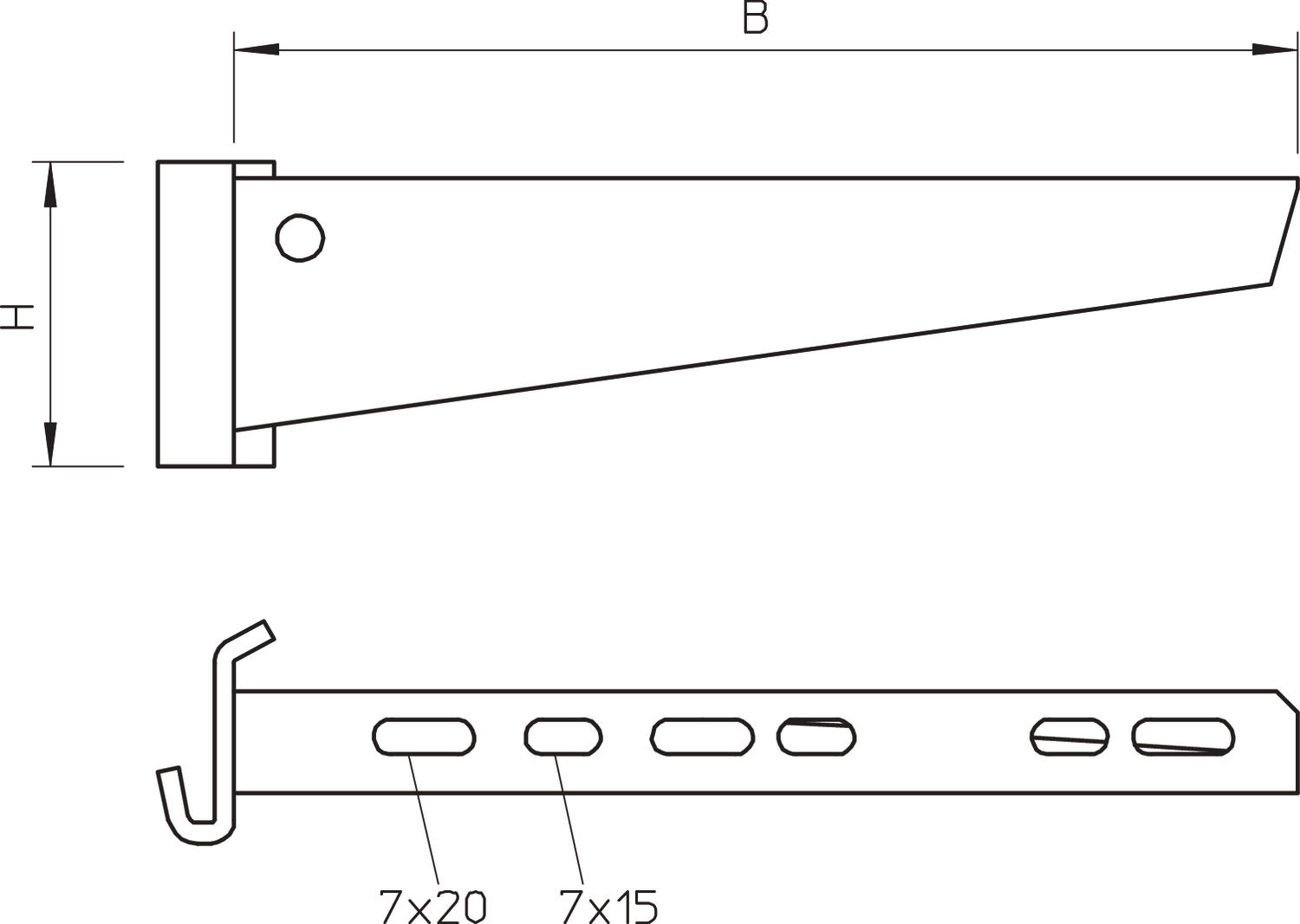

Matmenys
Aukštis 50 mm Dydis B110mm EPD prekės taip F kN 1,5 kN Ilgis 41 mm Išvadas Atrama, tvirtinama prie profilių Matmuo A 41 mm Matmuo B 110 mm Matmuo H 50 mm Medžiaga Plienas Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 110 mm Spalva cinko Techniniai duomenys

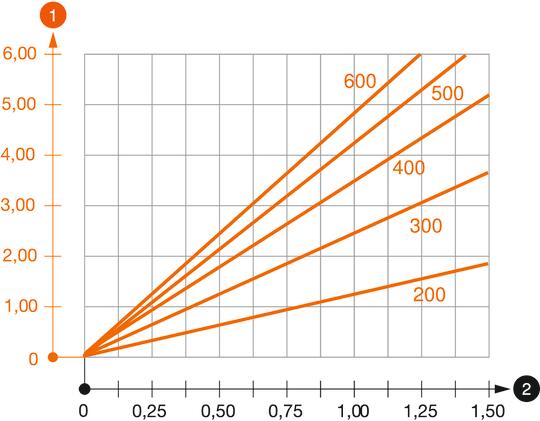

AS 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Atstumas tarp atramų m
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
