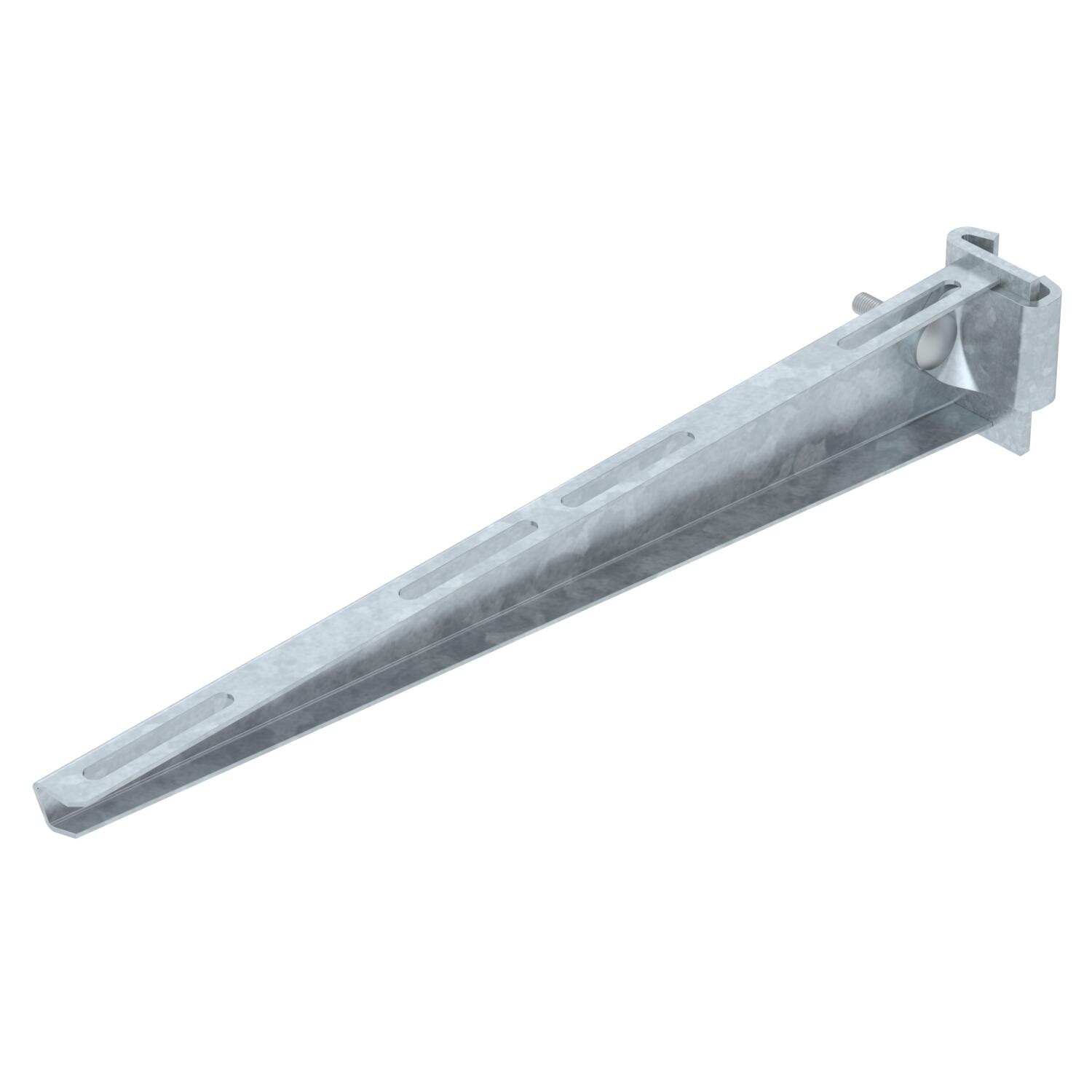

AS 15 atrama, tvirtinama prie profilių
Art. Nr. 6421423 | EAN 4012196207978
- Prekės aprašymas
-
Prekės aprašymasLengvosios konstrukcijos atrama, tvirtinama prie profilių, skirta tolydžiai tvirtinti prie IS 8 profilių.
-
- Techniniai duomenys
-

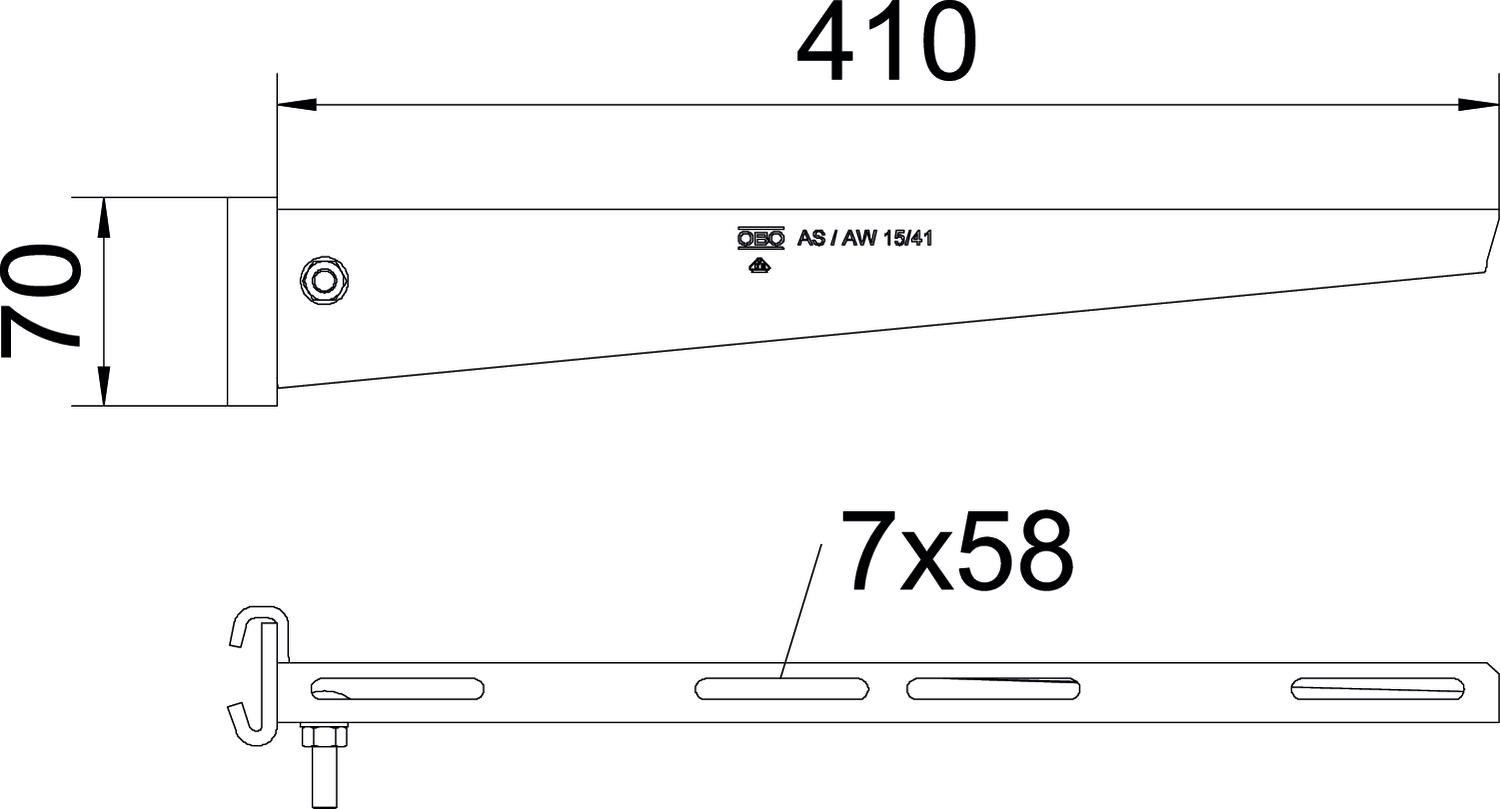

Matmenys
Aukštis 70 mm Dydis B410mm EPD prekės taip F kN 1,5 kN Ilgis 41 mm Išvadas Atrama, tvirtinama prie profilių Matmuo A 41 mm Matmuo B 410 mm Matmuo H 70 mm Matmuo L 410 mm Medžiaga Plienas Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 410 mm Spalva cinko Techniniai duomenys
AS 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Atstumas tarp atramų m
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AS 15 41 FT / 6421423 , 0.22MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfES atitikties deklaracija AS 15 41 FT / 6421423 , 0.15MB , pdfREACH Atitikties deklaracija AS 15 41 FT / 6421423 , 0.12MB , pdfRoHS Atitikties deklaracija AS 15 41 FT / 6421423 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfAplinkosaugos ataskaita Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontavimo instrukcija I formos strypų sistemos montavimo instrukcija , 0.03MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
