Atrama DSSL didelėms apkrovoms 32 | 195 | 230

morepic-1

morepic-2

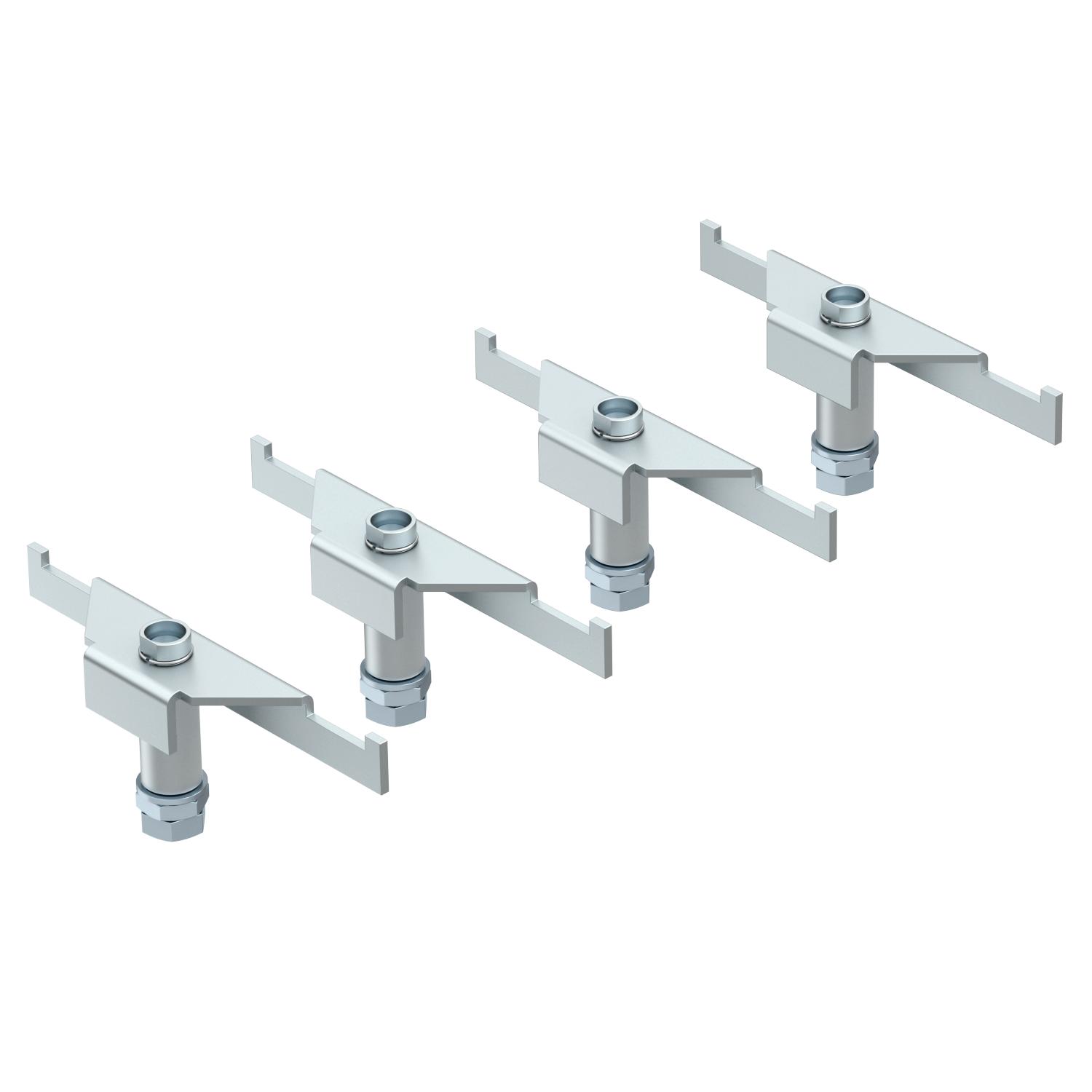

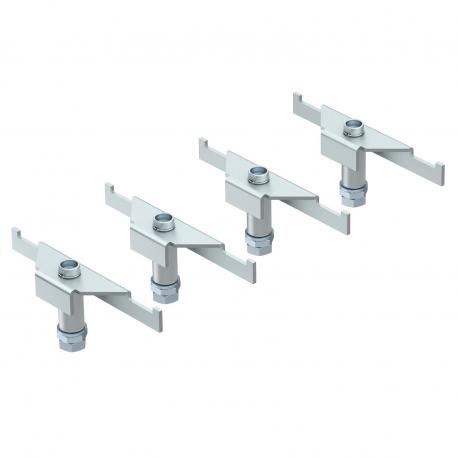

Atrama DSSL didelėms apkrovoms

Art. Nr. 7410589 | EAN 4012196540952

Art. Nr. / Tipas

Plotis	32 mm

Min. monolitinių grindų aukštis

Maks. monolitinių grindų aukštis

Prekės aprašymas

Prekės aprašymas

Tvirtos atramos sustiprina UZD-3 tipo grindinių dėžių kampus, esant didesnėms apkrovoms.

Techniniai duomenys

Matmenys

Aukštis	220 mm
Dydis	195/230
Ilgis	155 mm
Maks. monolitinių grindų aukštis	230 mm
Medžiaga	Plienas

Min. monolitinių grindų aukštis	195 mm
Paviršius	cinkuotas juostiniu būdu
Plotis	32 mm
Pritaikytas didelėms apkrovoms	taip

Visi tipai

Visi tipai

Tipas	Plotis	Min. monolitinių grindų aukštis	Maks. monolitinių grindų aukštis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
DSSL2 75	32 mm	75 mm	110 mm	7410581	Pak.	1 Pak.
DSSL2 105	32 mm	105 mm	140 mm	7410583	Pak.	1 Pak.
DSSL2 135	32 mm	135 mm	170 mm	7410585	Pak.	1 Pak.
DSSL2 165	32 mm	165 mm	200 mm	7410587	Pak.	1 Pak.
DSSL2 195	32 mm	195 mm	230 mm	7410589	Pak.	1 Pak.

Atsisiuntimai

Duomenų lapas DSSL2 195 / 7410589 , 0.22MB , pdf

Katalogas Grindų įrengimo sistemos ir naudojimas betonuojamose grindyse , 42.28MB , pdf

ES atitikties deklaracija DSSL2 195 / 7410589 , 0.17MB , pdf

UK Atitikties Deklaracija DSSL2 195 / 7410589 , 0.14MB , pdf

Atsisiųsti

REACH Atitikties deklaracija DSSL2 195 / 7410589 , 0.12MB , pdf

Atsisiųsti

RoHS Atitikties deklaracija DSSL2 195 / 7410589 , 0.12MB , pdf

Atsisiųsti

Prekės ženklo leidimas VDE prekės ženklo leidimas sunkių apkrovų kasetėms , 0.12MB , pdf

Atsisiųsti

Montavimo instrukcija Schwerlastsystem , 6.72MB , pdf

Montavimo instrukcija Schwerlastkassetten Stützen , 3.28MB , pdf

Atsisiųsti

Gaminio grafika DSSL2 195 / 7410589, 48.58 kB, jpg

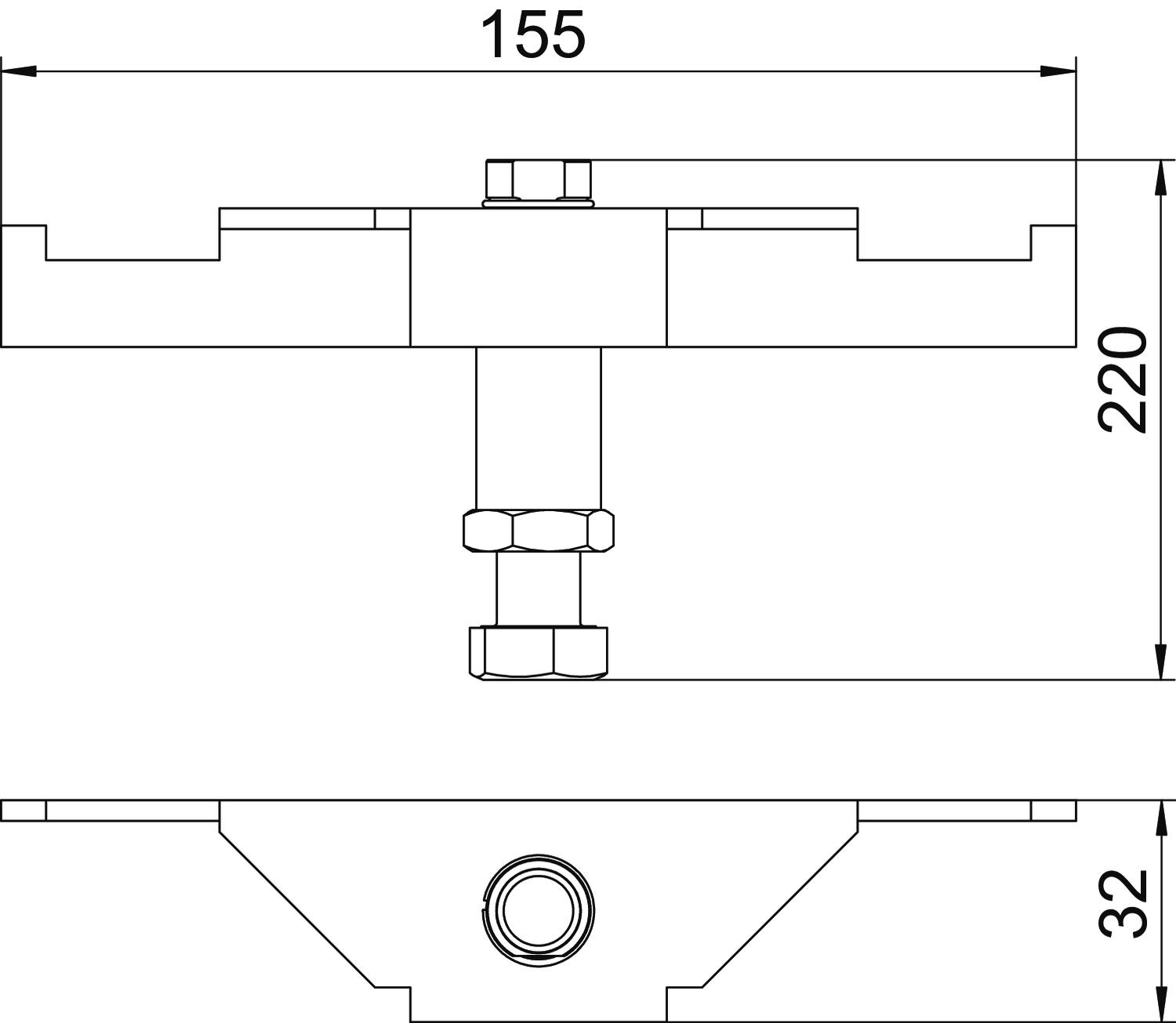

Matmenų brėžinys DSSL2 195 / 7410589, 58.90 kB, jpg
