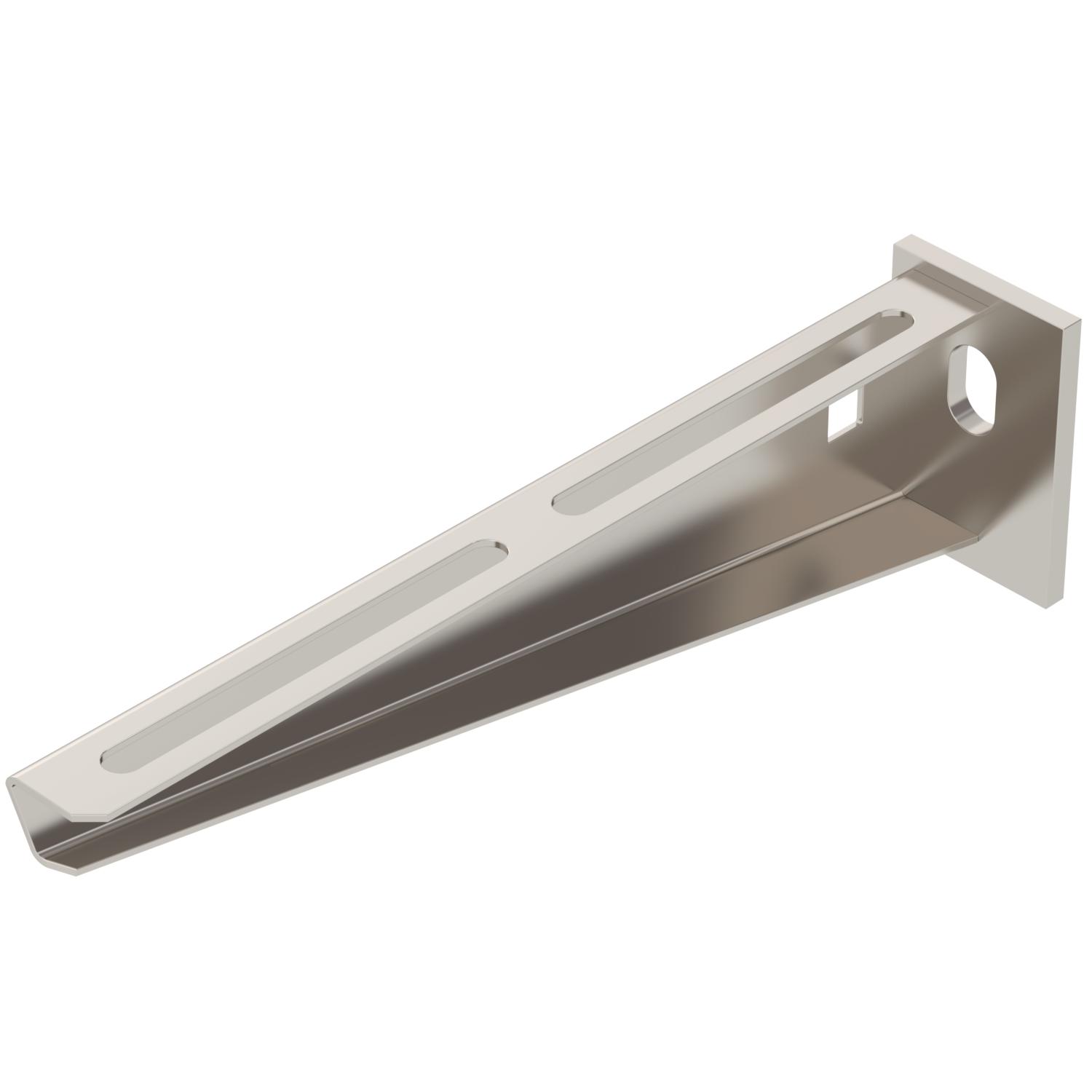

Atrama, tvirtinama prie sienų ir profilių, AW 15 A4
Art. Nr. 6392016 | EAN 4012196817696
- Prekės aprašymas
-
Prekės aprašymasLengvoji atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

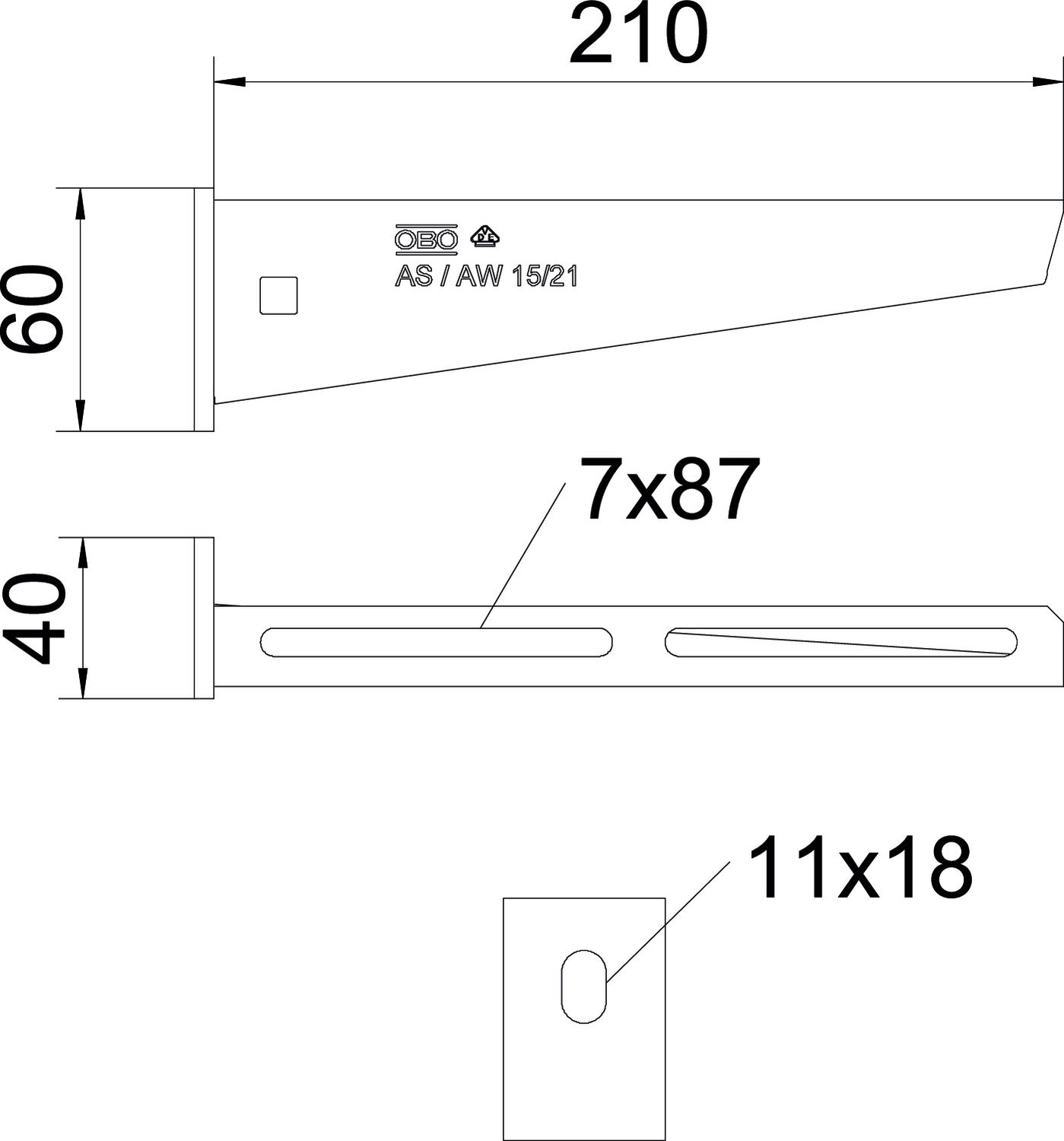

Matmenys
Aukštis 60 mm Dydis B210mm F kN 1,5 kN Ilgis 40 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 40 mm Matmuo B 210 mm Matmuo H 60 mm Medžiaga Plienas, nerūdijantis, 1.4571 Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 210 mm Skylės skersmuo 11 mm Spalva nerūdijančio plieno Techniniai duomenys
AW 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle A4
FRSB 6x12 A4 6406142 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 15 21 A4 / 6392016 , 0.26MB , pdfES atitikties deklaracija AW 15 21 A4 / 6392016 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 15 21 A4 / 6392016 , 1.48MB , pdfUK Atitikties Deklaracija AW 15 21 A4 / 6392016 , 0.09MB , pdfREACH Atitikties deklaracija AW 15 21 A4 / 6392016 , 0.12MB , pdfRoHS Atitikties deklaracija AW 15 21 A4 / 6392016 , 0.12MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 1.76MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
