Atrama, tvirtinama prie sienų ir profilių, AW 55 A2
Art. Nr. 6443067 | EAN 4012196441495
- Prekės aprašymas
-

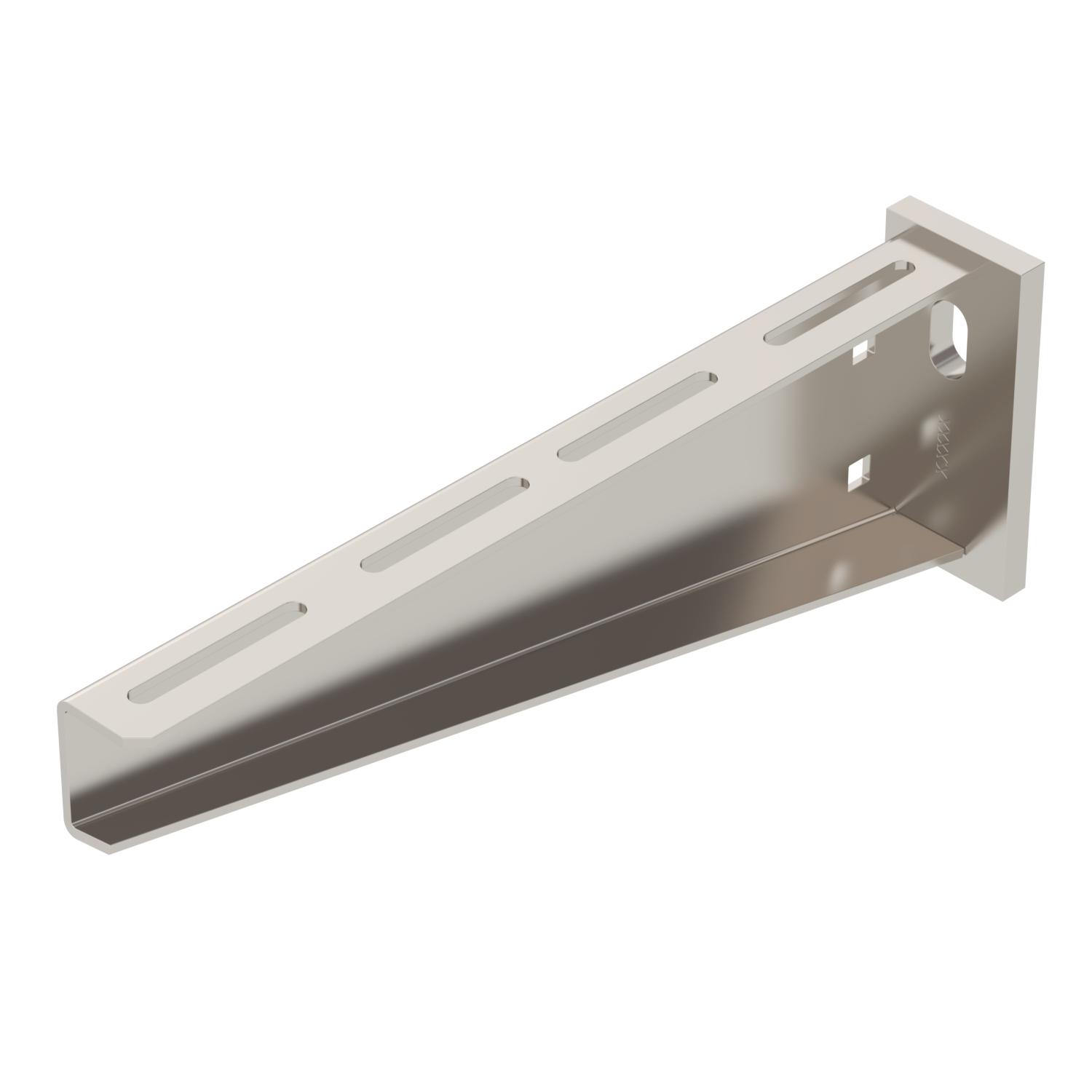

Prekės aprašymasSunkioji atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

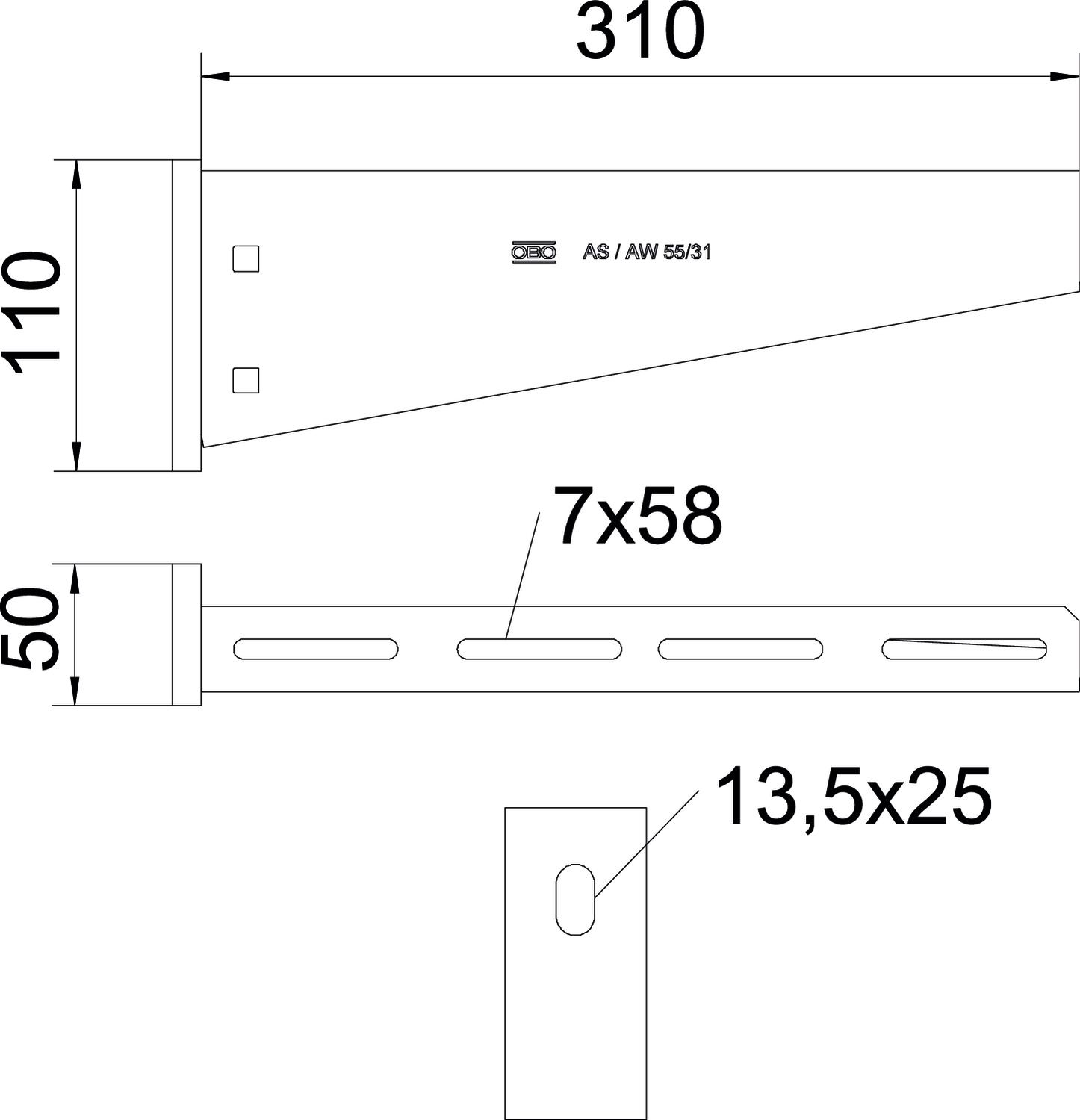

Matmenys
Aukštis 110 mm Dydis B310mm F kN 5,5 kN Ilgis 50 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 50 mm Matmuo B 310 mm Matmuo H 110 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 310 mm Skylės skersmuo 13,5 mm Spalva nerūdijančio plieno Techniniai duomenys
AW 55 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle A2
FRSB 6x12 A2 6406138 100 Vienetas - Atsisiuntimai
-
