Atrama, tvirtinama prie sienų ir profilių AWG 15 FT
Art. Nr. 6420610 | EAN 4012196662593
- Prekės aprašymas
-

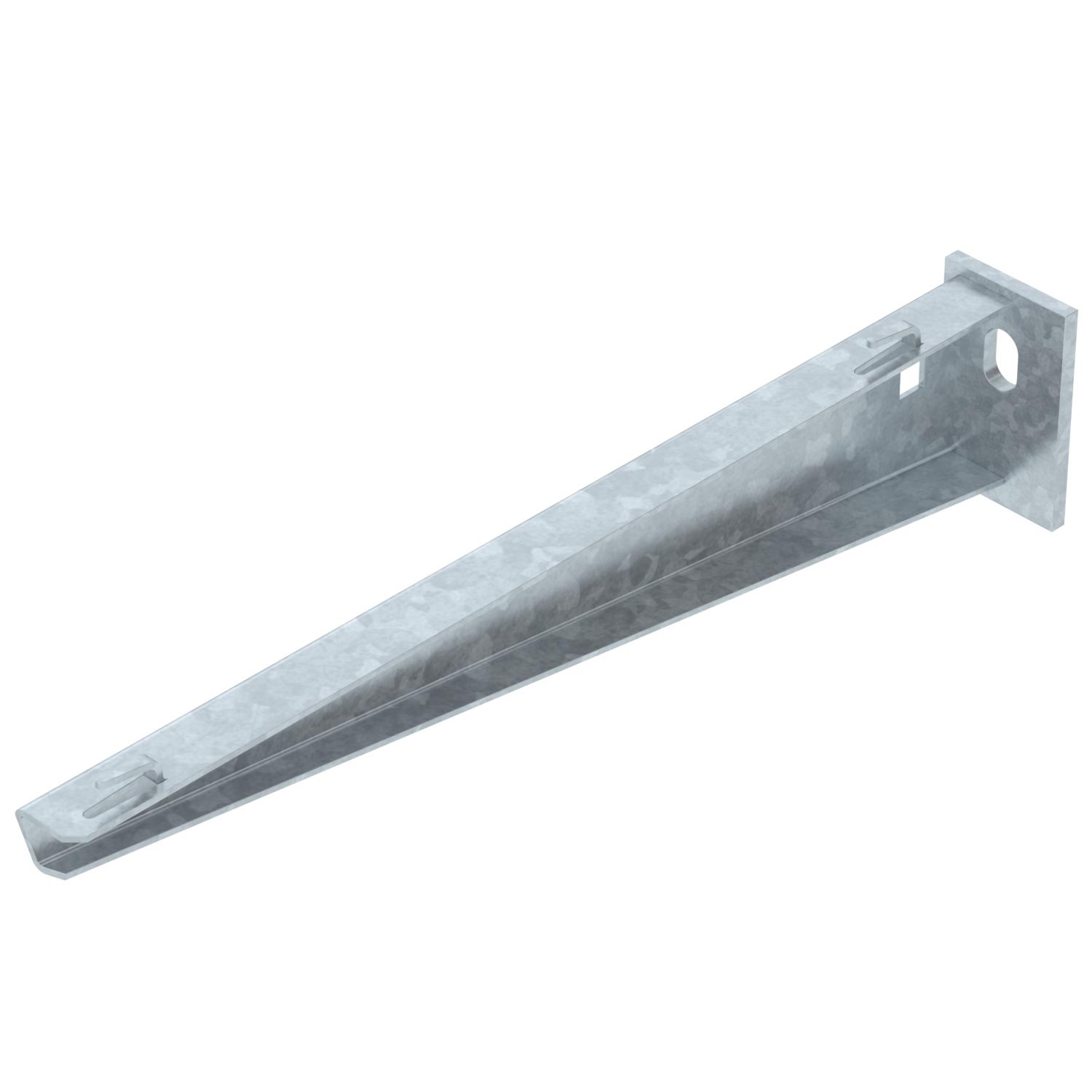

Prekės aprašymasLengvoji atrama- konsolė, tvirtinama prie sienų ir profilių, su privirinta plokštele, skirta vieliniams loveliams tvirtinti nenaudojant varžtų.
-
- Techniniai duomenys
-

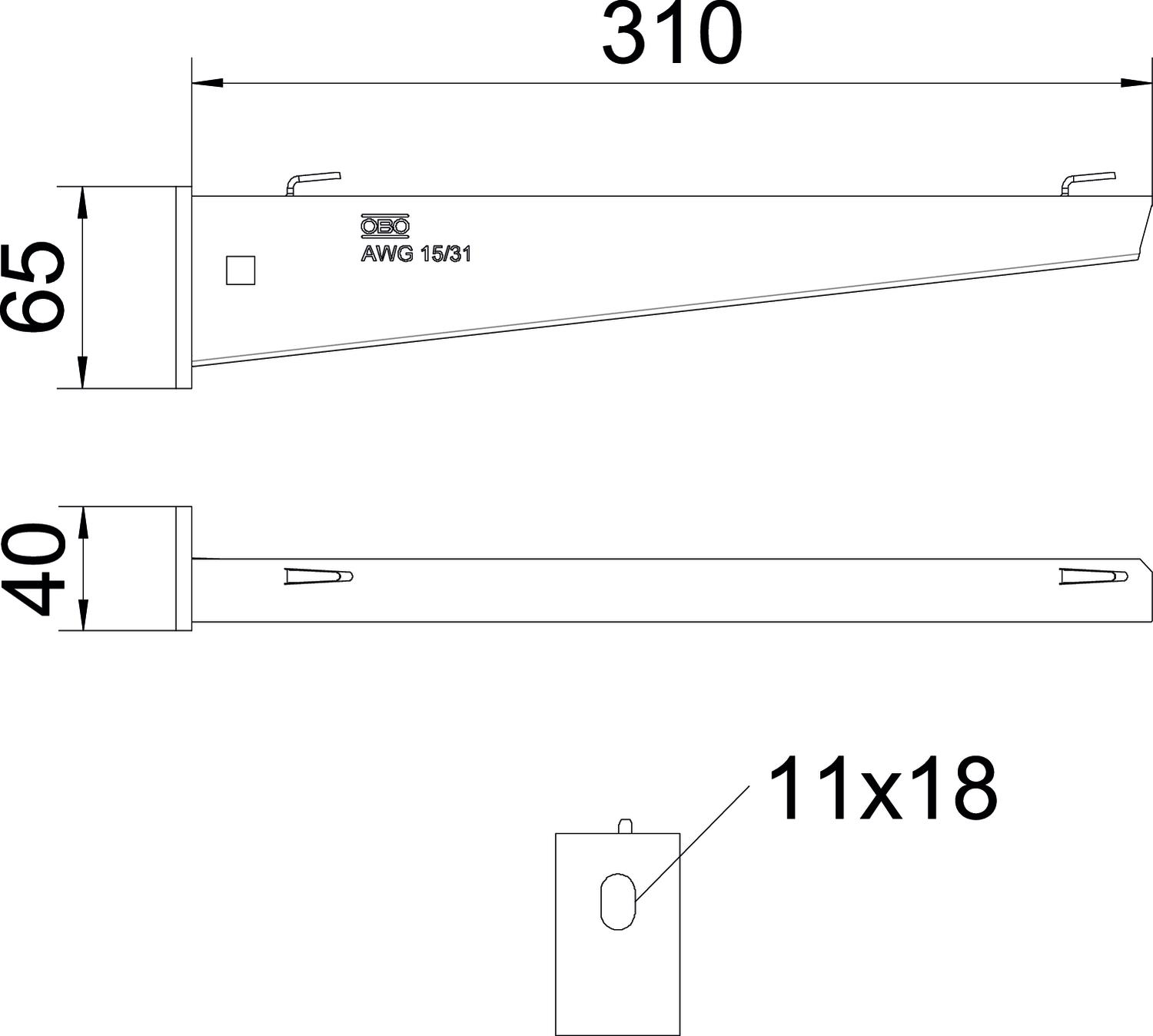

Matmenys
Aukštis 65 mm Dydis B310mm F kN 1,5 kN Ilgis 40 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 40 mm Matmuo B 310 mm Matmuo H 65 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 310 mm skirta maks. pločiui 300 mm skirta min. pločiui 300 Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
AW G 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
- Atsisiuntimai
-
Duomenų lapas AW G 15 31 FT / 6420610 , 0.29MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija AW G 15 31 FT / 6420610 , 0.13MB , pdfUK Atitikties Deklaracija AW G 15 31 FT / 6420610 , 0.09MB , pdfREACH Atitikties deklaracija AW G 15 31 FT / 6420610 , 0.12MB , pdfRoHS Atitikties deklaracija AW G 15 31 FT / 6420610 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
