Atraminis laikiklis AS 30 41 | 560 | 3
morepic-1 morepic-2 video-1

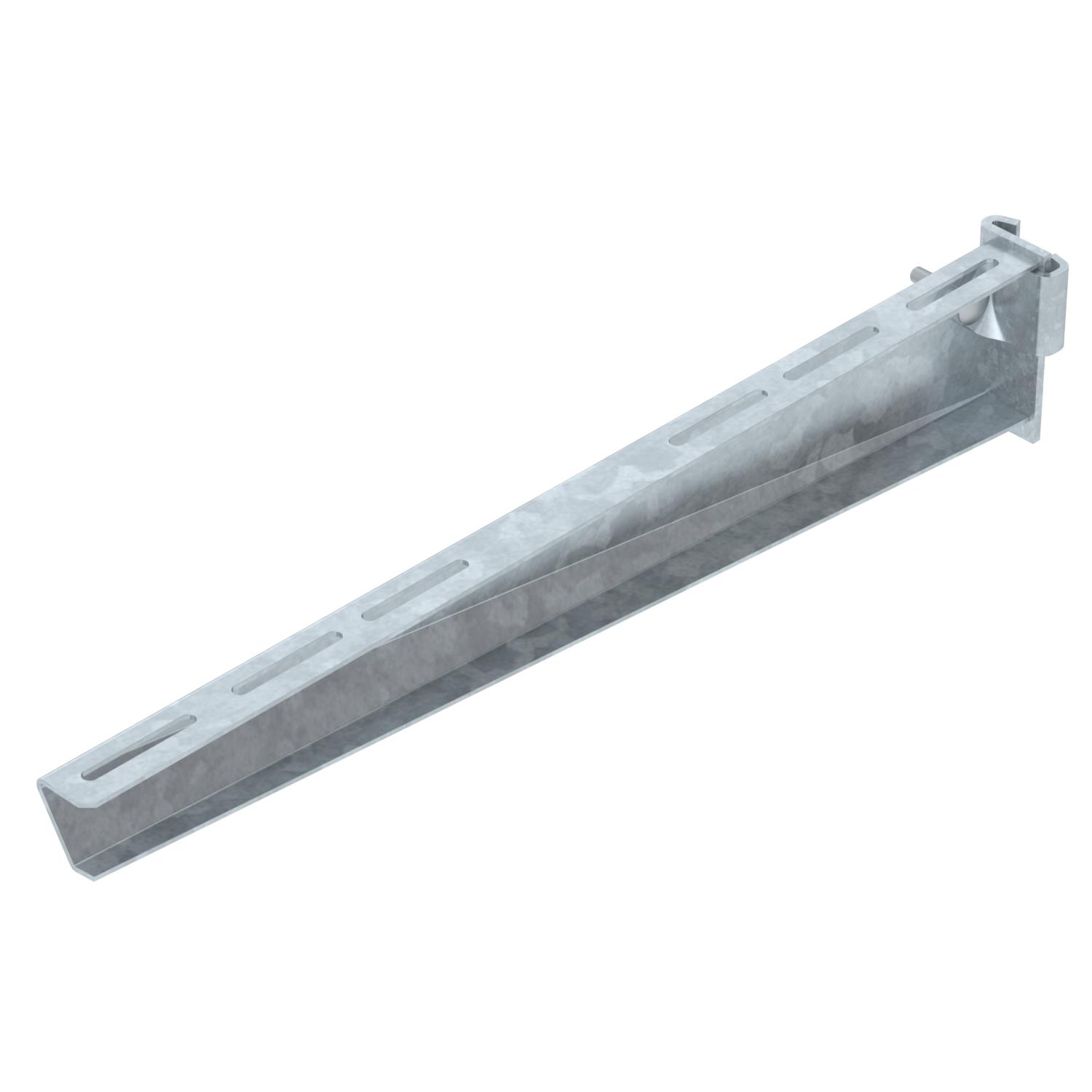

Atraminis laikiklis AS 30

Art. Nr. 6419406 | EAN 4012195873280

41 mm
3 kN
Prekės aprašymas
Prekės aprašymas
Vidutinio sunkumo konstrukcijos atrama, tvirtinama prie profilių, skirta tolydžiai tvirtinti prie IS 8 profilių.
  • EB atitikties deklaracija pagal EB direktyvas
  • I formos profilis
Techniniai duomenys

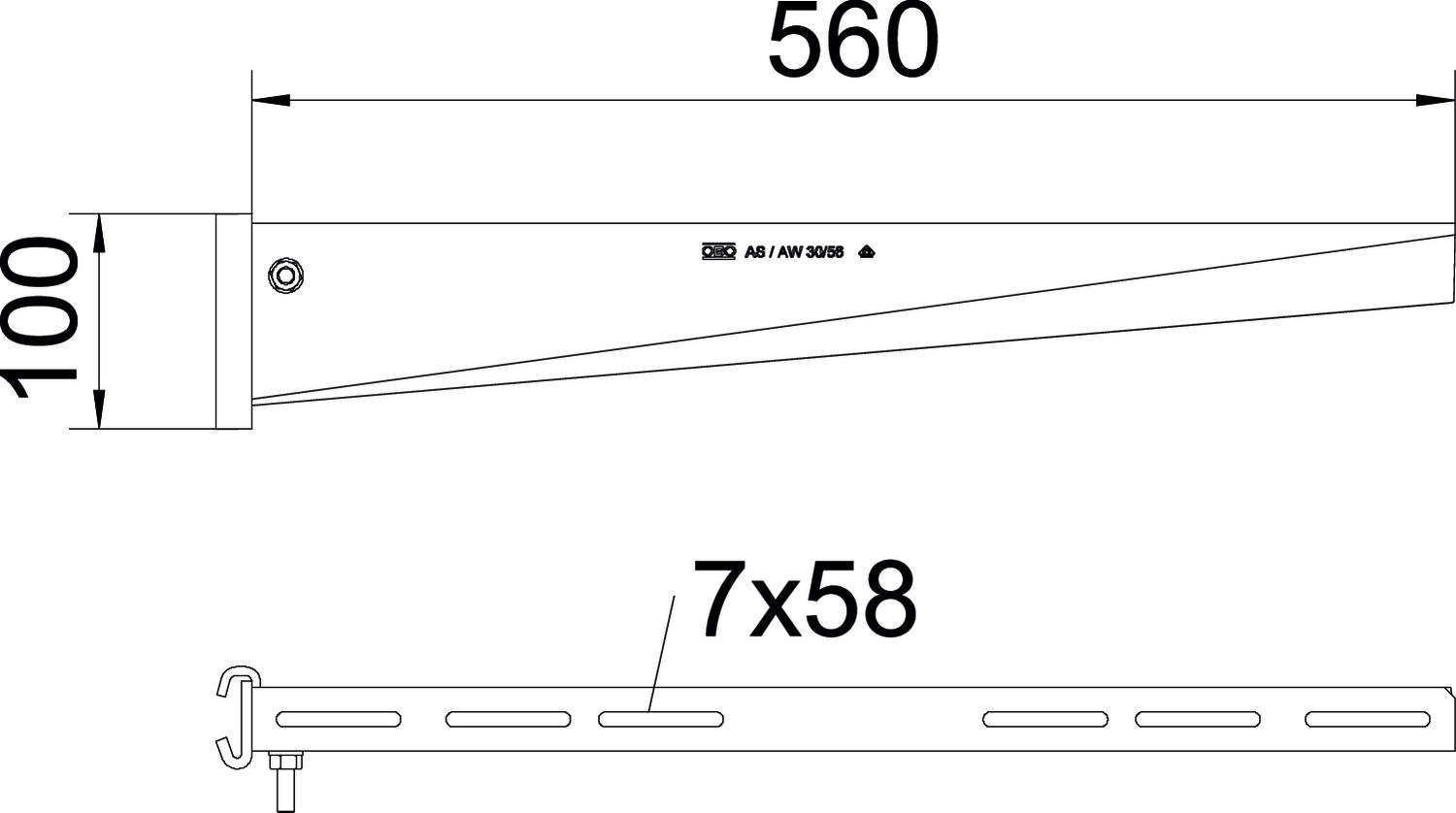

Matmenys

Aukštis 100 mm
Dydis B560mm
F kN 3 kN
Ilgis 41 mm
Išvadas Atrama, tvirtinama prie profilių
Matmuo A 41 mm
Matmuo B 560 mm
Matmuo H 100 mm
Matmuo L 560 mm
Medžiaga Plienas
Nerūdijantis plienas, beicuotas ne
Opprettholdelse av funksjon ne
Paviršius karštai cinkuotas
Plotis 560 mm
Spalva cinko

Techniniai duomenys

AS 30 tipo atramos apkrovos diagrama

AS 30 tipo atramos apkrovos diagrama
  • Atramos galo išlinkimas, esant leistinai atramos apkrovai Atramos galo išlinkimas, esant leistinai atramos apkrovai
  • Leistinoji atramos apkrova kN be žmogaus svorio Leistinoji atramos apkrova kN be žmogaus svorio
  • Apkrovos charakteristika su pateiktais atramų ilgiais mm Apkrovos charakteristika su pateiktais atramų ilgiais mm
Visi tipai

Visi tipai

Tipas Ilgis Plotis F kN Art. Nr. Kiekis mažiausias parduodamas kiekis
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Vienetas
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Vienetas
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Vienetas
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Vienetas
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Vienetas
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Vienetas
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Vienetas
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Vienetas
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Vienetas
Priedai

Montavimo priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F Varžtas plokščia apvalia galvute su kombinuotąja veržle F FRSB 6x12 F 6406122
100 Vienetas
