Atraminis laikiklis AS 30 41 | 610 | 3
morepic-1 morepic-2 video-1

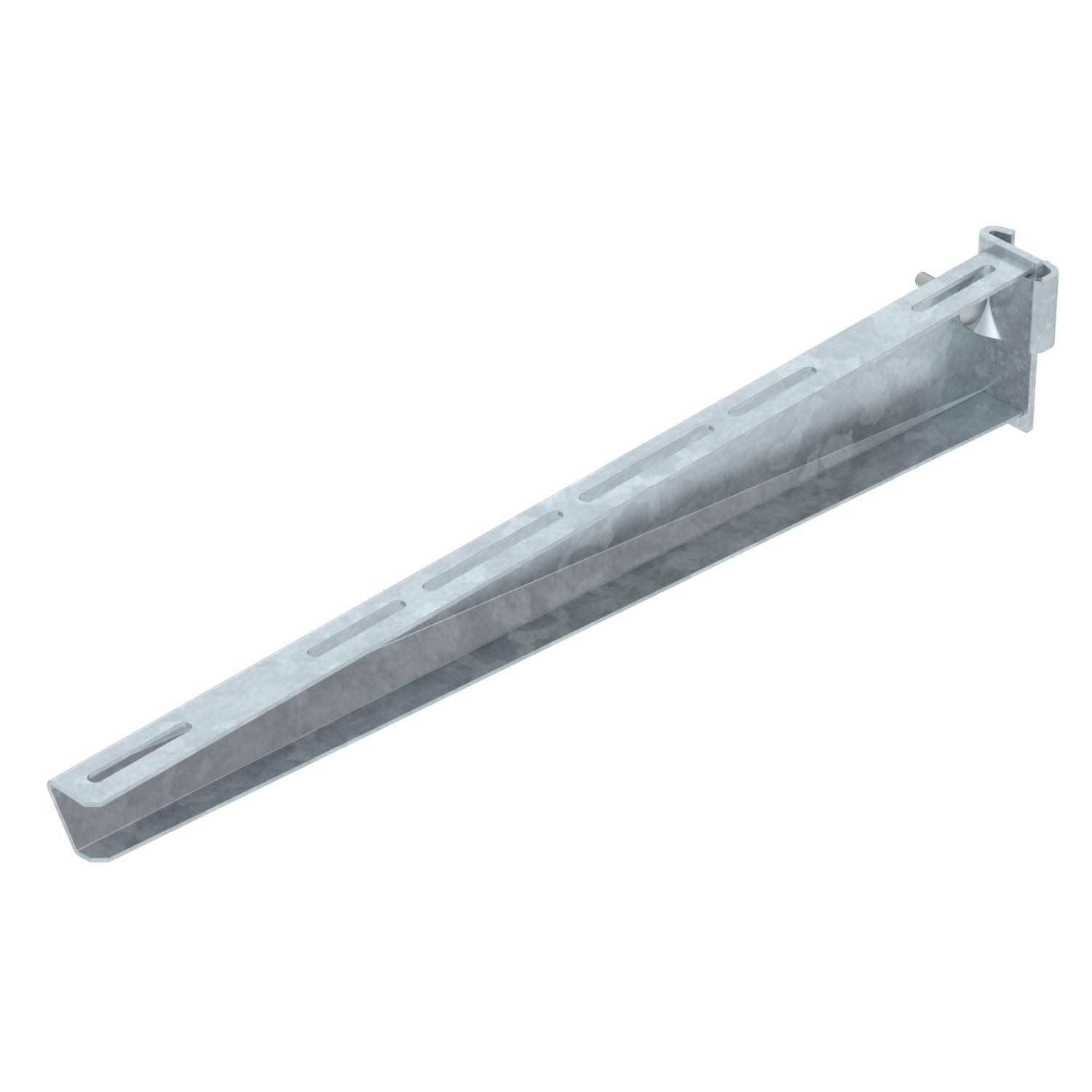

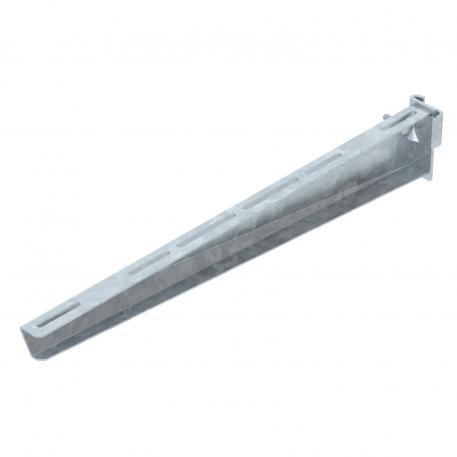

Atraminis laikiklis AS 30

Art. Nr. 6419412 | EAN 4012195873297

41 mm
3 kN
Prekės aprašymas

Prekės aprašymas

Vidutinio sunkumo konstrukcijos atrama, tvirtinama prie profilių, skirta tolydžiai tvirtinti prie IS 8 profilių.
  • EB atitikties deklaracija pagal EB direktyvas
  • I formos profilis
Techniniai duomenys

Techniniai duomenys

Dydis B610mm
F kN 3 kN
Išvadas Atrama, tvirtinama prie profilių
Medžiaga Plienas
Nerūdijantis plienas, beicuotas ne
Opprettholdelse av funksjon ne
Paviršius karštai cinkuotas

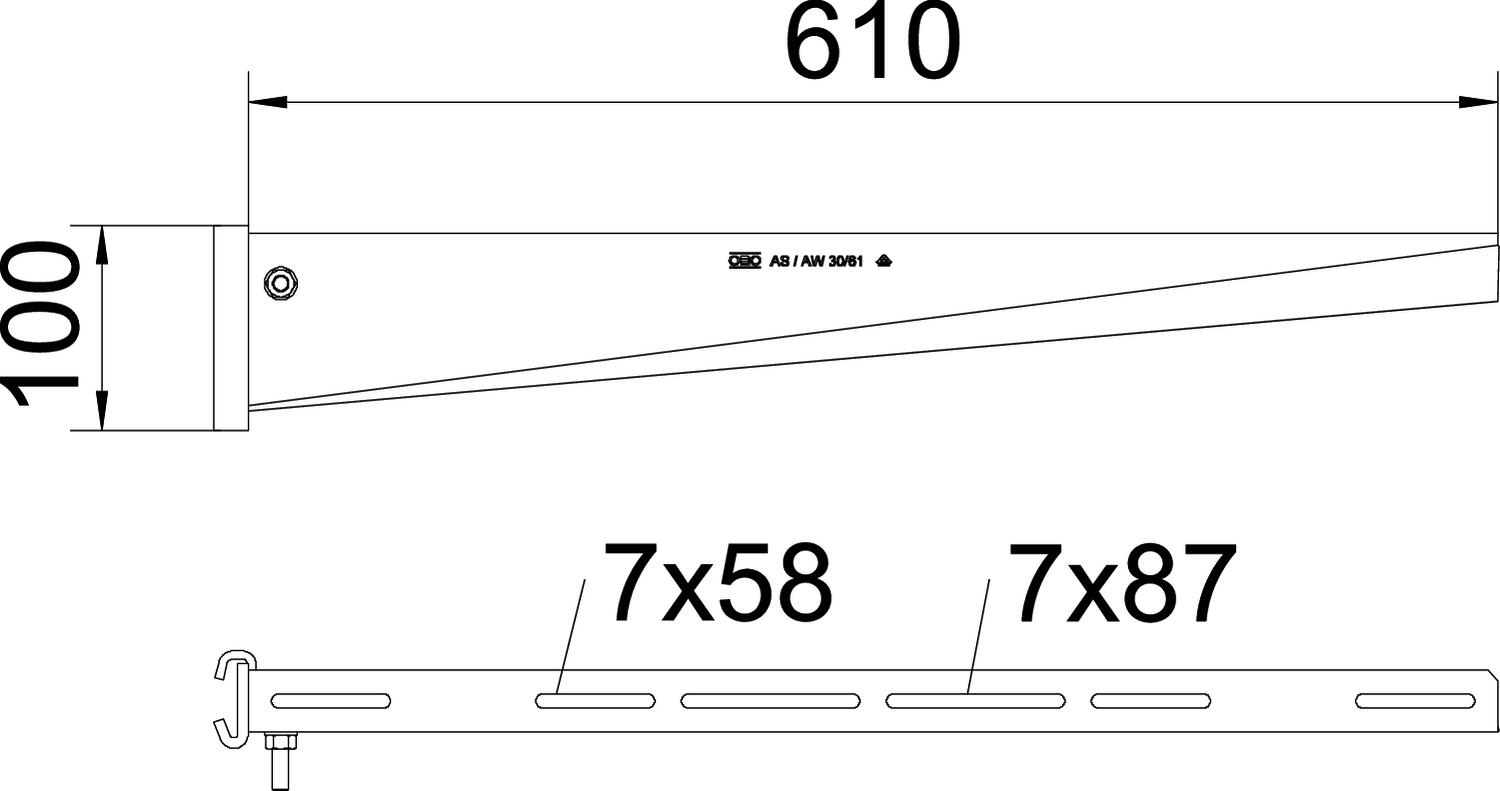

Matmenys

Aukštis 100 mm
Ilgis 41 mm
Matmuo A 41 mm
Matmuo B 610 mm
Matmuo H 100 mm
Matmuo L 610 mm
Plotis 610 mm

Techniniai duomenys

AS 30 tipo atramos apkrovos diagrama

AS 30 tipo atramos apkrovos diagrama
  • Atramos galo išlinkimas, esant leistinai atramos apkrovai Atramos galo išlinkimas, esant leistinai atramos apkrovai
  • Leistinoji atramos apkrova kN be žmogaus svorio Leistinoji atramos apkrova kN be žmogaus svorio
  • Apkrovos charakteristika su pateiktais atramų ilgiais mm Apkrovos charakteristika su pateiktais atramų ilgiais mm
Visi tipai

Visi tipai

Tipas Ilgis Plotis F kN Art. Nr. Kiekis mažiausias parduodamas kiekis
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Vienetas
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Vienetas
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Vienetas
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Vienetas
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Vienetas
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Vienetas
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Vienetas
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Vienetas
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Vienetas
Priedai

Montavimo priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F Varžtas plokščia apvalia galvute su kombinuotąja veržle F FRSB 6x12 F 6406122
100 Vienetas
