AW 80 atrama, tvirtinama prie sienų
Art. Nr. 6417779 | EAN 4012196203536
- Prekės aprašymas
-

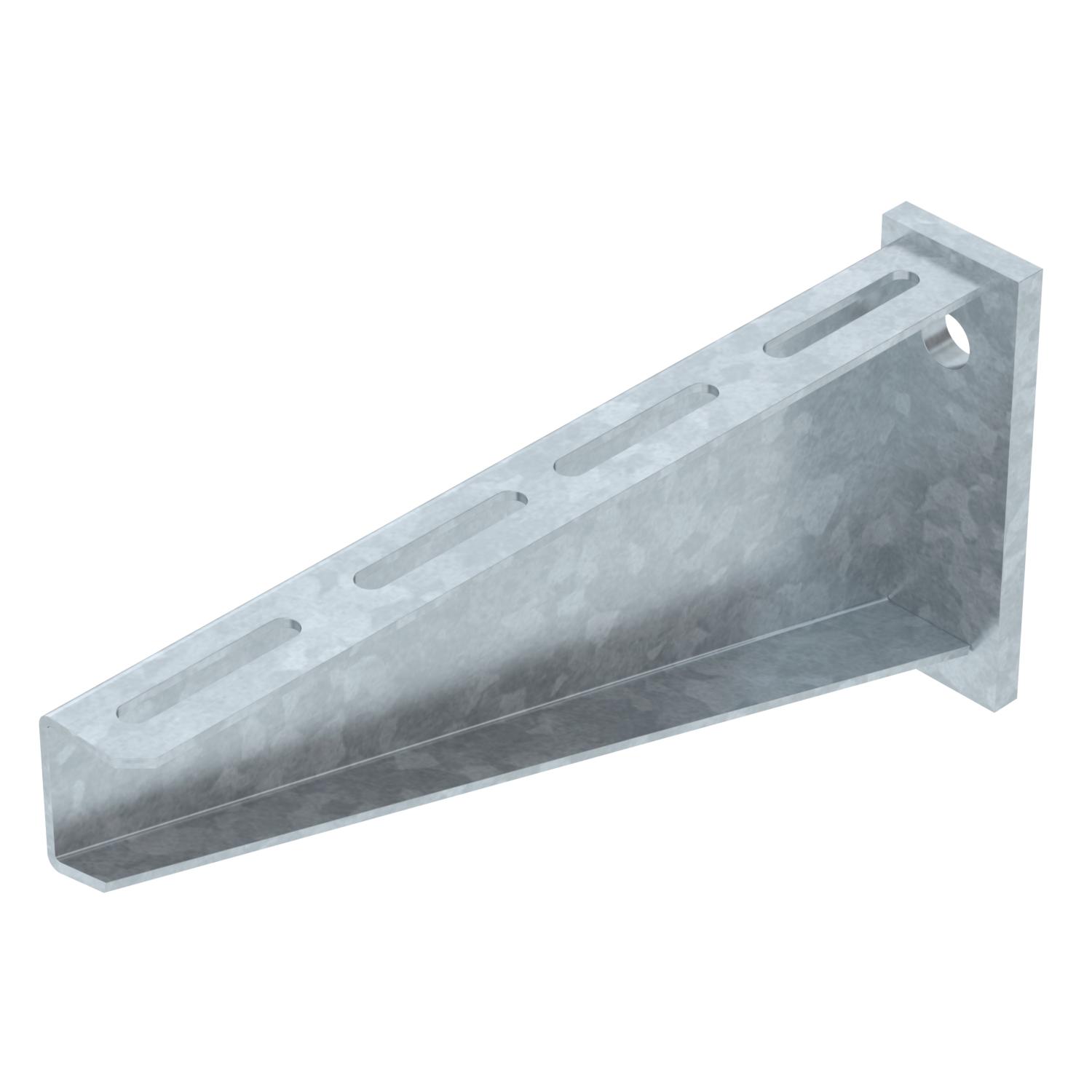

Prekės aprašymasSunkioji atrama, tvirtinama prie sienų, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

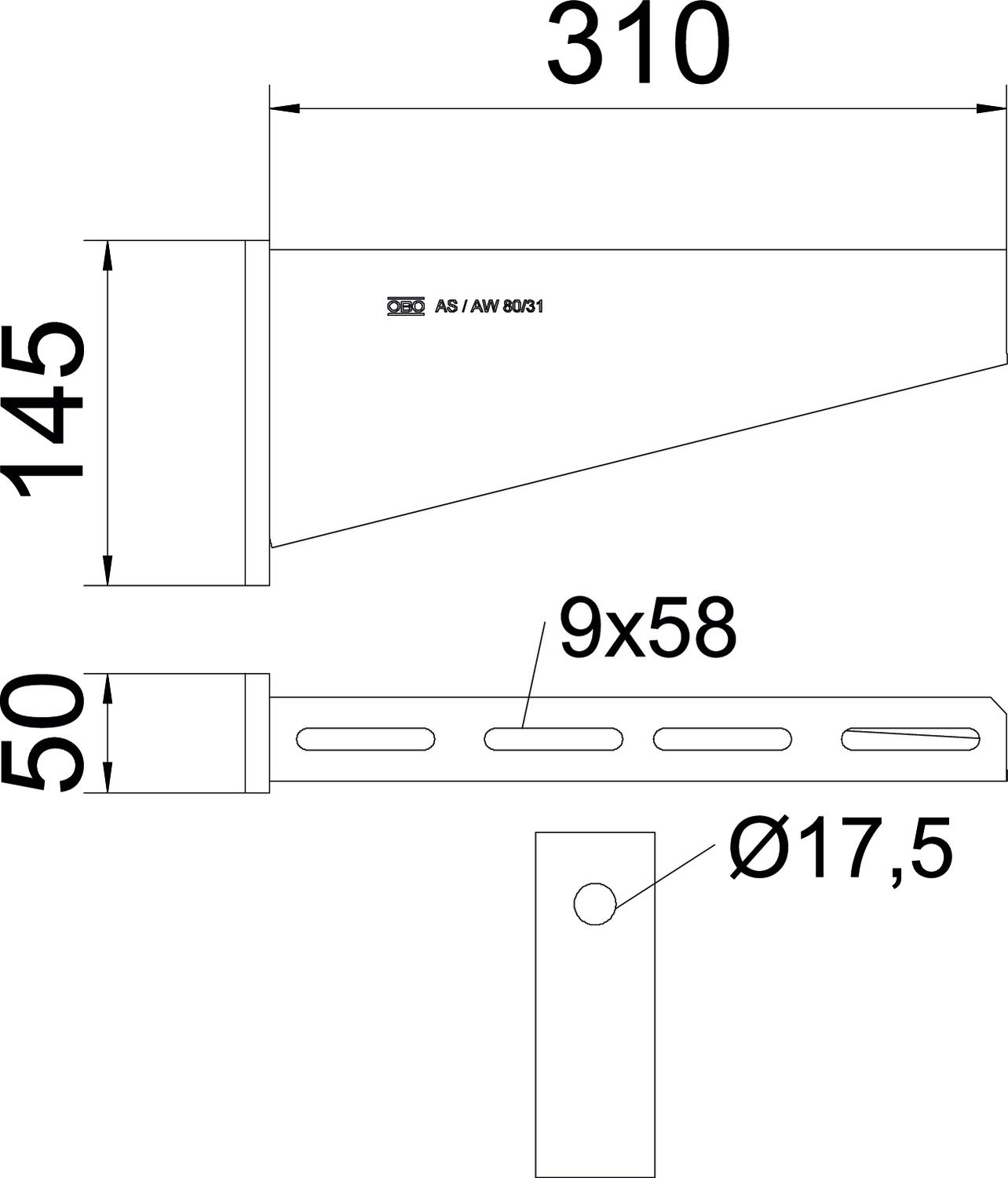

Matmenys
Aukštis 145 mm Dydis B310mm F kN 8 kN Ilgis 50 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 50 mm Matmuo B 310 mm Matmuo H 145 mm Matmuo L 310 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 310 mm Skylės skersmuo 17,5 mm Spalva cinko Techniniai duomenys
AW 80 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 80 31 FT / 6417779 , 0.24MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfES atitikties deklaracija AW 80 31 FT / 6417779 , 0.16MB , pdfREACH Atitikties deklaracija AW 80 31 FT / 6417779 , 0.12MB , pdfRoHS Atitikties deklaracija AW 80 31 FT / 6417779 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfAplinkosaugos ataskaita Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 0.04MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
