AW 80 atrama, tvirtinama prie sienų
Art. Nr. 6417817 | EAN 4012196203659
- Prekės aprašymas
-
Prekės aprašymas

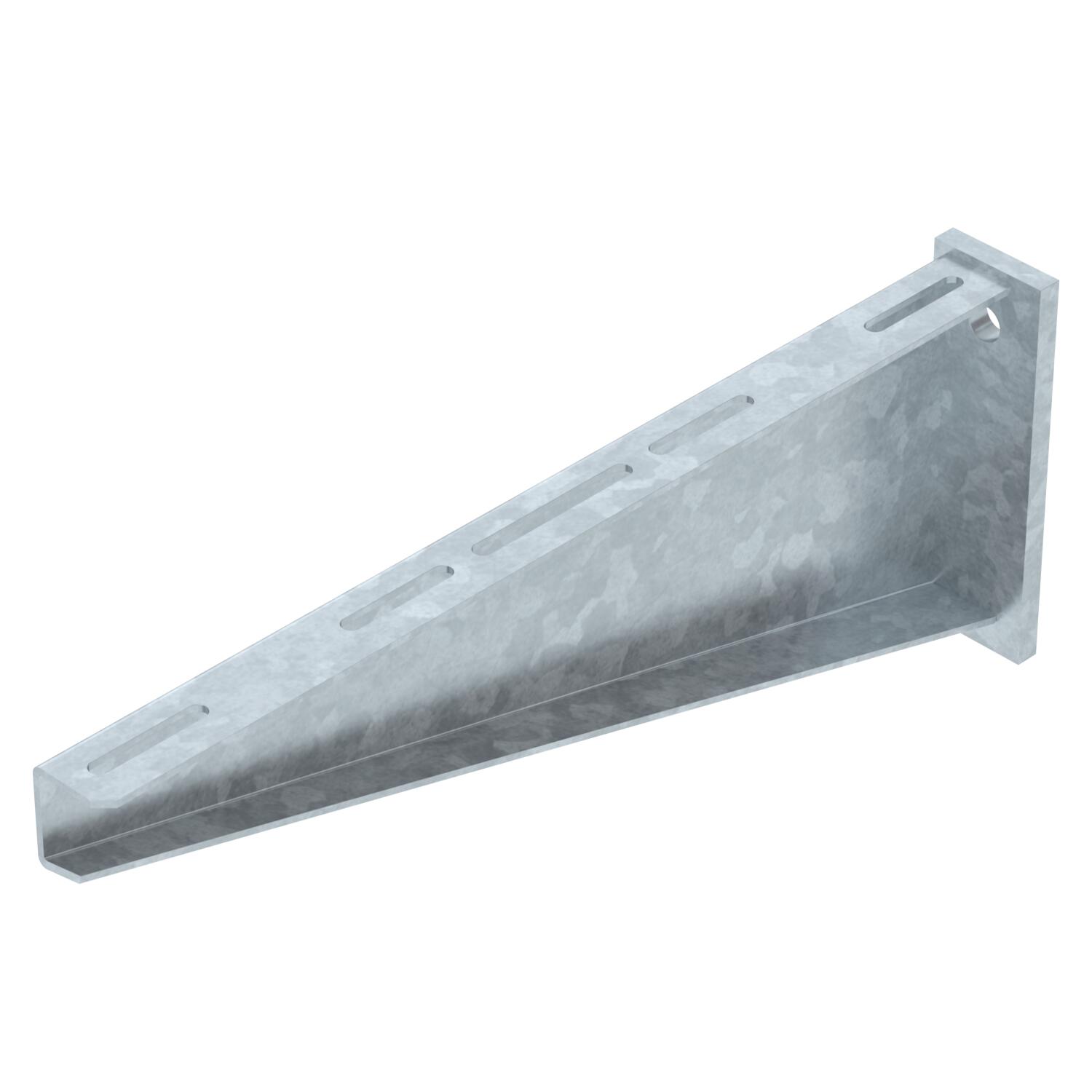

Sunkioji atrama, tvirtinama prie sienų, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-
Techniniai duomenys
Dydis B510mm F kN 8 kN Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Skylės skersmuo 17,5 mm Matmenys

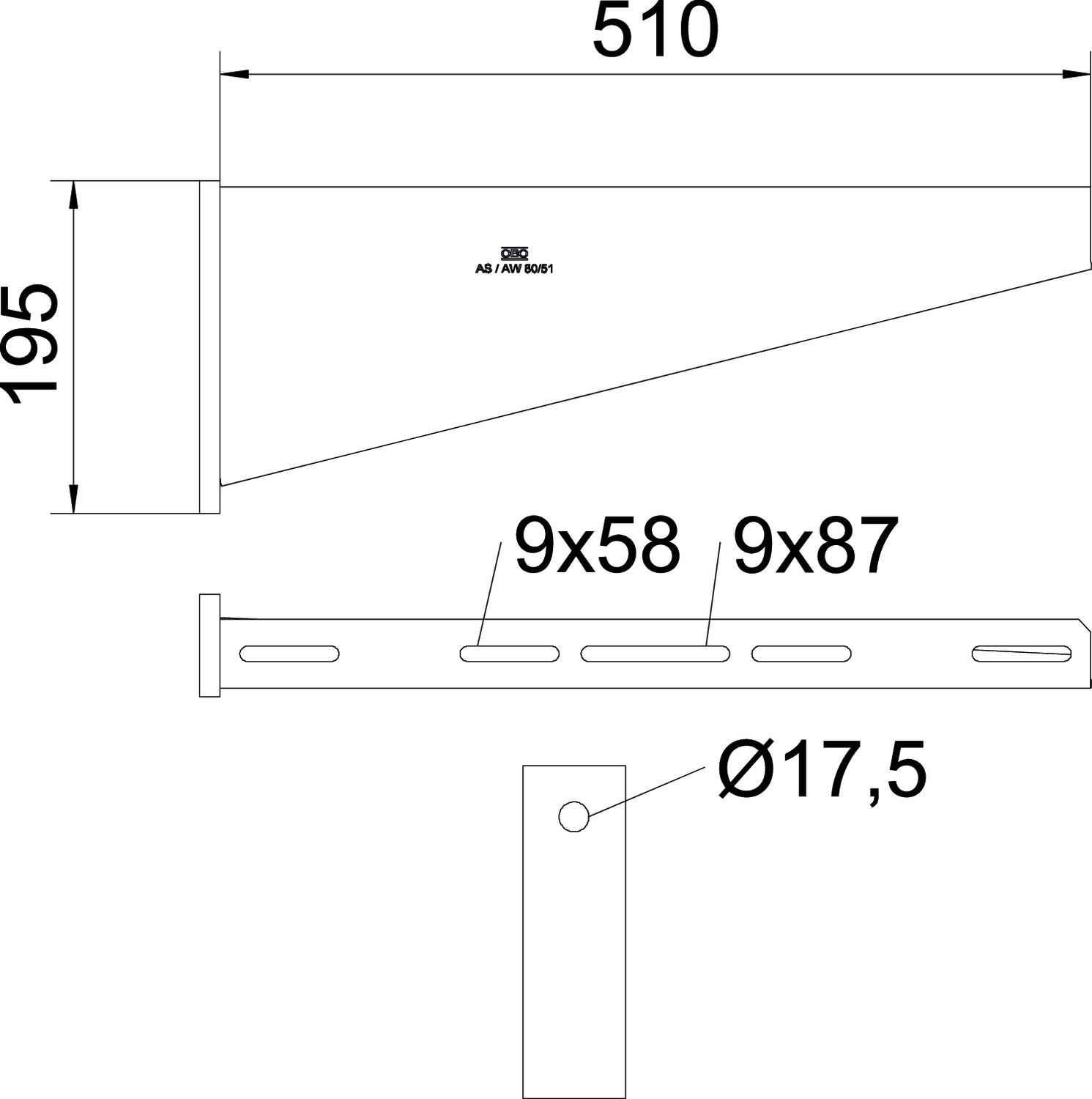

Aukštis 195 mm Ilgis 60 mm Matmuo A 60 mm Matmuo B 510 mm Matmuo H 195 mm Matmuo L 510 mm Plotis 510 mm Techniniai duomenys
AW 80 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 80 51 FT / 6417817 , 0.22MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija AW 80 51 FT / 6417817 , 0.16MB , pdfREACH Atitikties deklaracija AW 80 51 FT / 6417817 , 0.12MB , pdfRoHS Atitikties deklaracija AW 80 51 FT / 6417817 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 0.04MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
