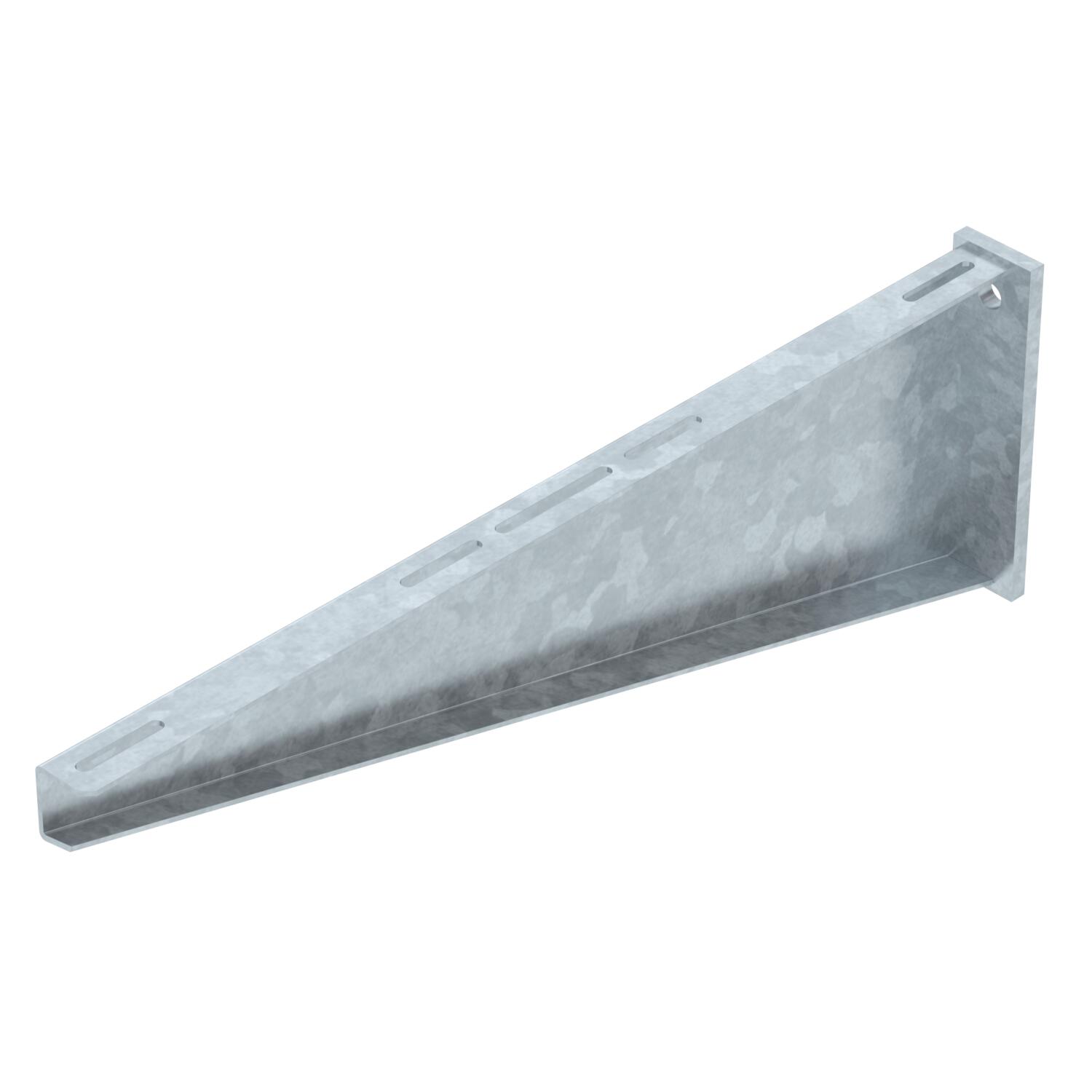

AW 80 atrama, tvirtinama prie sienų
Art. Nr. 6417868 | EAN 4012196203772
- Prekės aprašymas
-
Prekės aprašymasSunkioji atrama, tvirtinama prie sienų, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

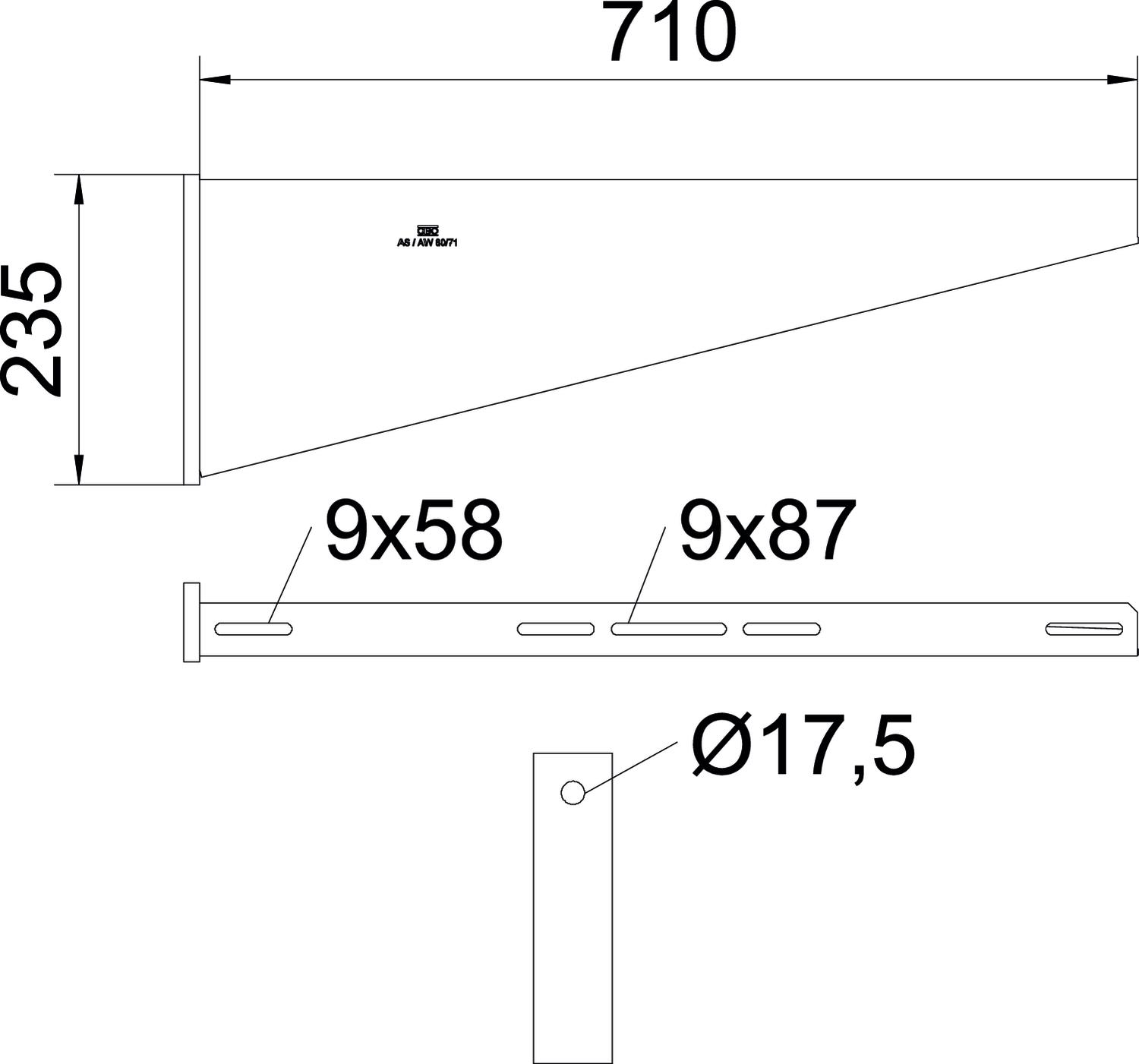

Matmenys
Aukštis 235 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 13,7 kg CO₂e / 1 Vienetas Dydis B710mm F kN 8 kN Ilgis 60 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 60 mm Matmuo B 710 mm Matmuo H 235 mm Matmuo L 710 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 710 mm Skylės skersmuo 17,5 mm Spalva cinko Techniniai duomenys
AW 80 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
