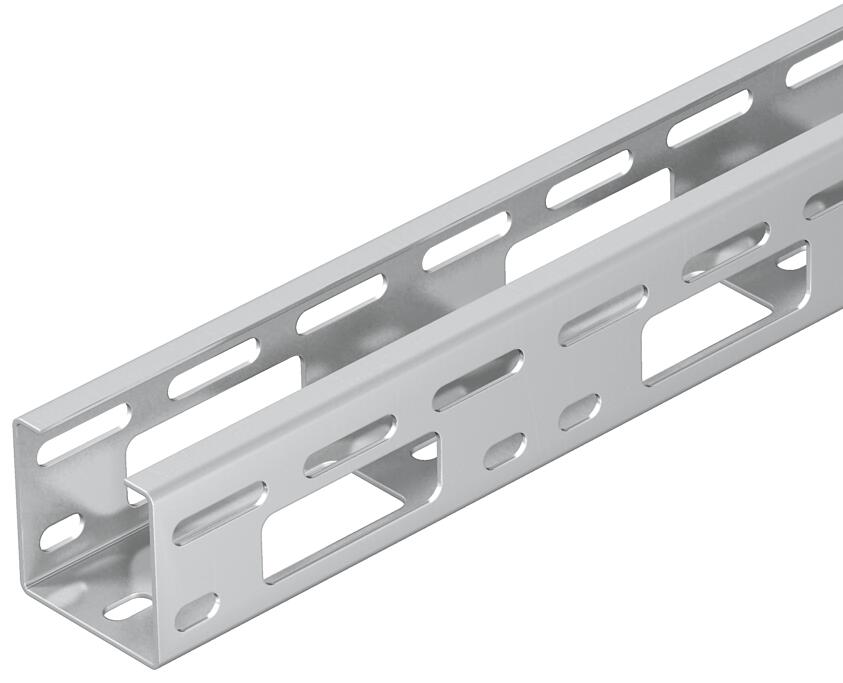

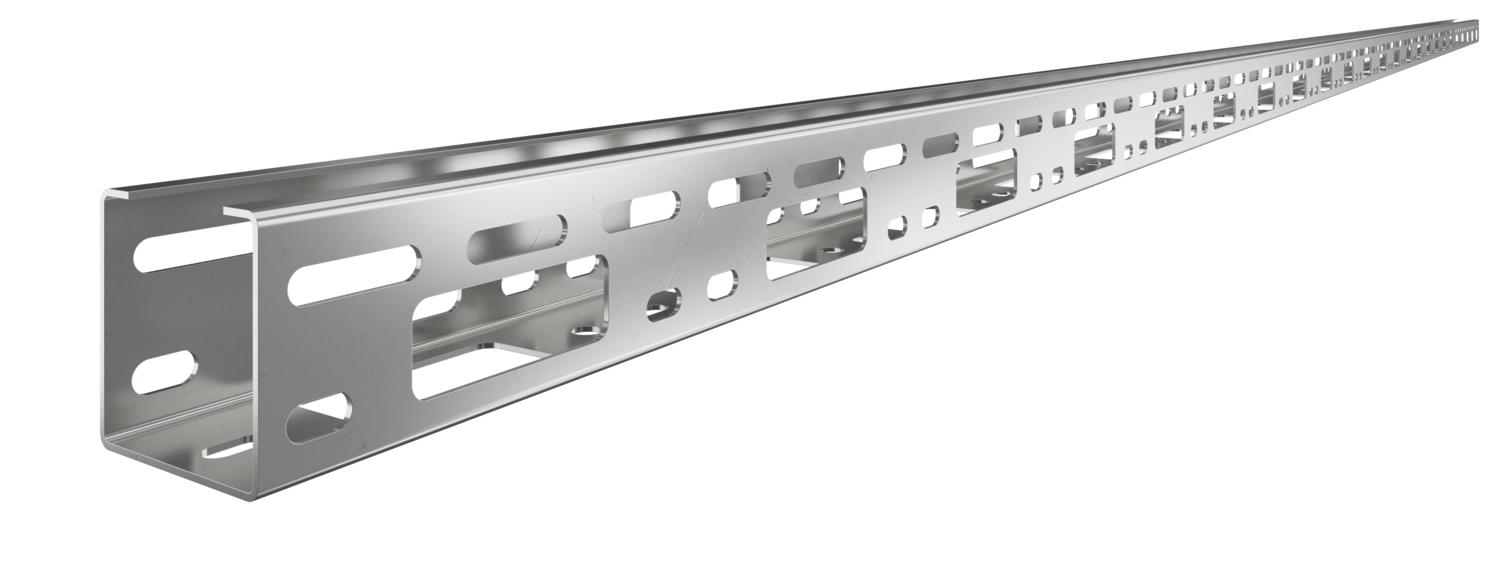

AZ mažasis kanalas 50 A4
Art. Nr. 6075152 | EAN 4012195866213
- Prekės aprašymas
-
Prekės aprašymasAZ mažasis kanalas, šonų aukštis 50 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
-
- Techniniai duomenys
-
Apkrovos
Atstumas tarp atramų 1,0 m 2,5 kN/m Atstumas tarp atramų 1,5 m 2 kN/m Atstumas tarp atramų 2,0 m 1,2 kN/m Atstumas tarp atramų 2,5 m 0,85 kN/m Atstumas tarp atramų 3,0 m 0,5 kN/m Aukštis 50 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 9,3188 kg CO₂e / 1 Metras Dydis 50x50x3000 Ilgis 3000 mm Matmuo B 50 mm Medžiaga Plienas, nerūdijantis, 1.4571 Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Naudingasis skerspjūvis 2500 mm² Naudingasis skerspjūvis 25 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 50 mm Skardos storis 1,5 mm Šonų perforavimas taip Spalva nerūdijančio plieno Sujungimo elemento konstrukcija be sujungimo elemento Sutvirtinta konstrukcija ne Techniniai duomenys
Apkrovos diagramos paaiškinimai, AZ mažasis kanalas
-
Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
-
Atstumas tarp atramų m
-
Išlinkimas mm, esant ledžiamai apkrovai kN/m
-
Apkrovos schema bandymų metu
-
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
-
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
-
- Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis A4
VF AZK A4 6066571 10 Vienetas
Apsauginis kabelio žiedas 915 PE
KSR-915 PE 6066704 25 Vienetas
Apsauginis kabelio žiedas 910 PE
KSR-910 PE 6066712 25 Vienetas - Atsisiuntimai
-
Duomenų lapas AZK 050 A4 / 6075152 , 0.28MB , pdfES atitikties deklaracija AZK 050 A4 / 6075152 , 0.12MB , pdfGaminio aplinkosaugos deklaracija (EPD) AZK 050 A4 / 6075152 , 1.48MB , pdfMontavimo instrukcija Modulinių sistemų montavimo instrukcija , 0.05MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
