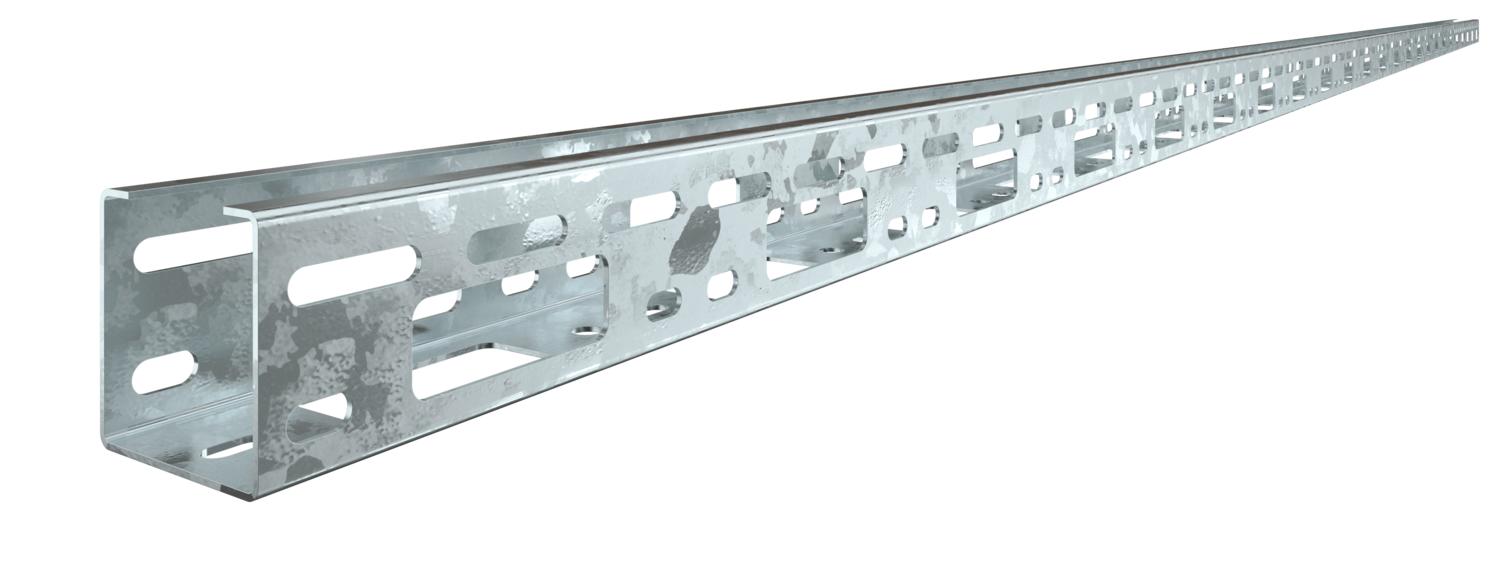

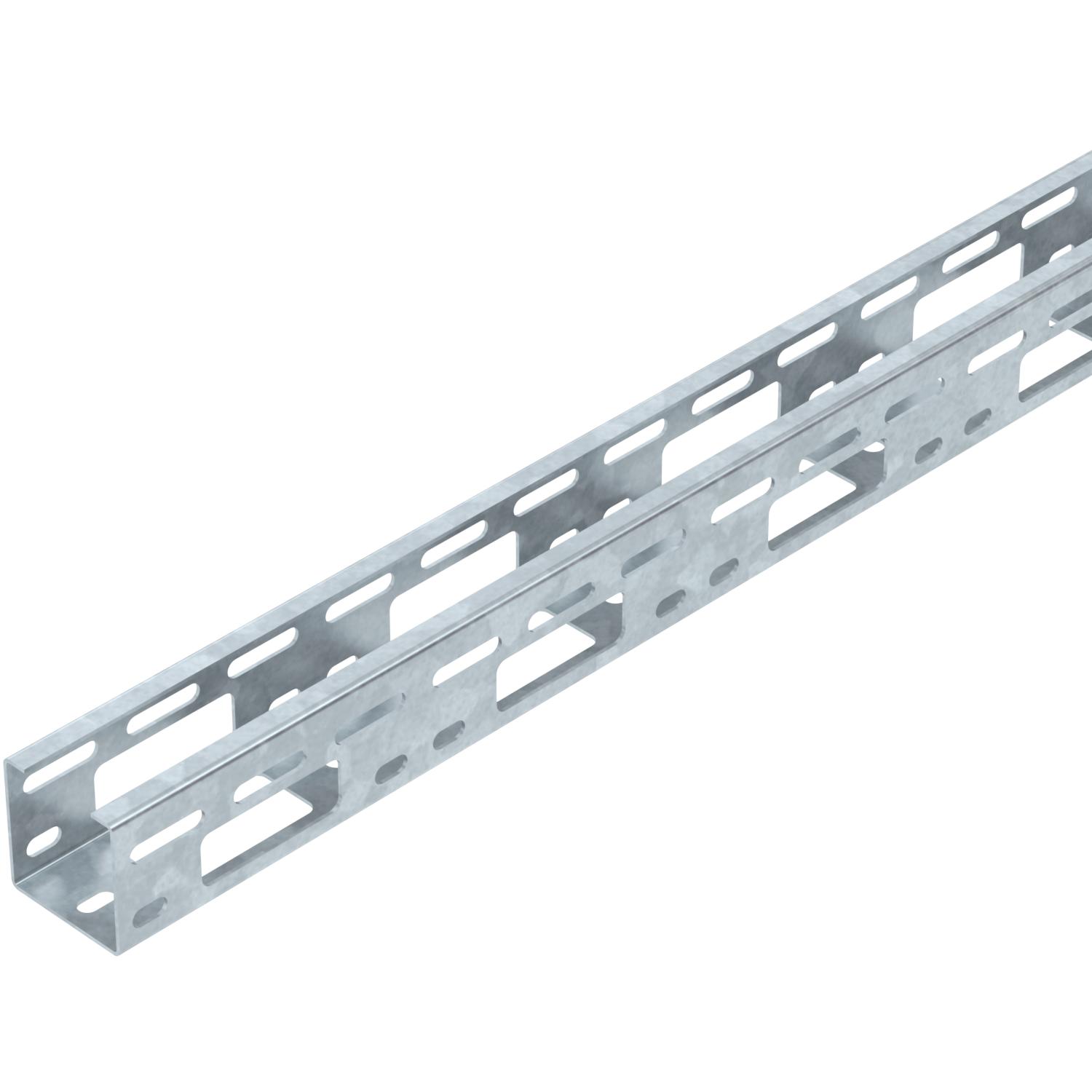

AZ mažasis kanalas 50 FT
Art. Nr. 6075142 | EAN 4012196069019
- Prekės aprašymas
-
Prekės aprašymasAZ mažasis kanalas, šonų aukštis 50 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
-
- Techniniai duomenys
-
Apkrovos
Atstumas tarp atramų 1,0 m 2,5 kN/m Atstumas tarp atramų 1,5 m 2 kN/m Atstumas tarp atramų 2,0 m 1,2 kN/m Atstumas tarp atramų 2,5 m 0,85 kN/m Atstumas tarp atramų 3,0 m 0,5 kN/m Aukštis 50 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 4,077 kg CO₂e / 1 Metras Dydis 50x50x3000 Ilgis 3000 mm Matmenys 50 x 50 x 1,5 Medžiaga Plienas Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Naudingasis skerspjūvis 25 cm² Naudingasis skerspjūvis 2500 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 50 mm Skardos storis 1,5 mm Šonų perforavimas taip Spalva cinko Sujungimo elemento konstrukcija be sujungimo elemento Sutvirtinta konstrukcija ne Techniniai duomenys
Apkrovos diagramos paaiškinimai, AZ mažasis kanalas
-
Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
-
Atstumas tarp atramų m
-
Išlinkimas mm, esant ledžiamai apkrovai kN/m
-
Apkrovos schema bandymų metu
-
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
-
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
-
- Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 50 FT
VF AZK FT 6066550 25 Vienetas
Apsauginis kabelio žiedas 915 PE
KSR-915 PE 6066704 25 Vienetas
Apsauginis kabelio žiedas 910 PE
KSR-910 PE 6066712 25 Vienetas
Dangtis su pasukamu užraktu DD
AZDMD 50 DD 6080154 3 m Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Pakabinamoji apkaba 50 FT
AHB 50 D4 FT 6066505 50 Vienetas - Atsisiuntimai
-
