AZ mažasis kanalas 50 FT, be šoninio lango 3000 | 50 | 1,5 | ne
morepic-1 morepic-2 video-1

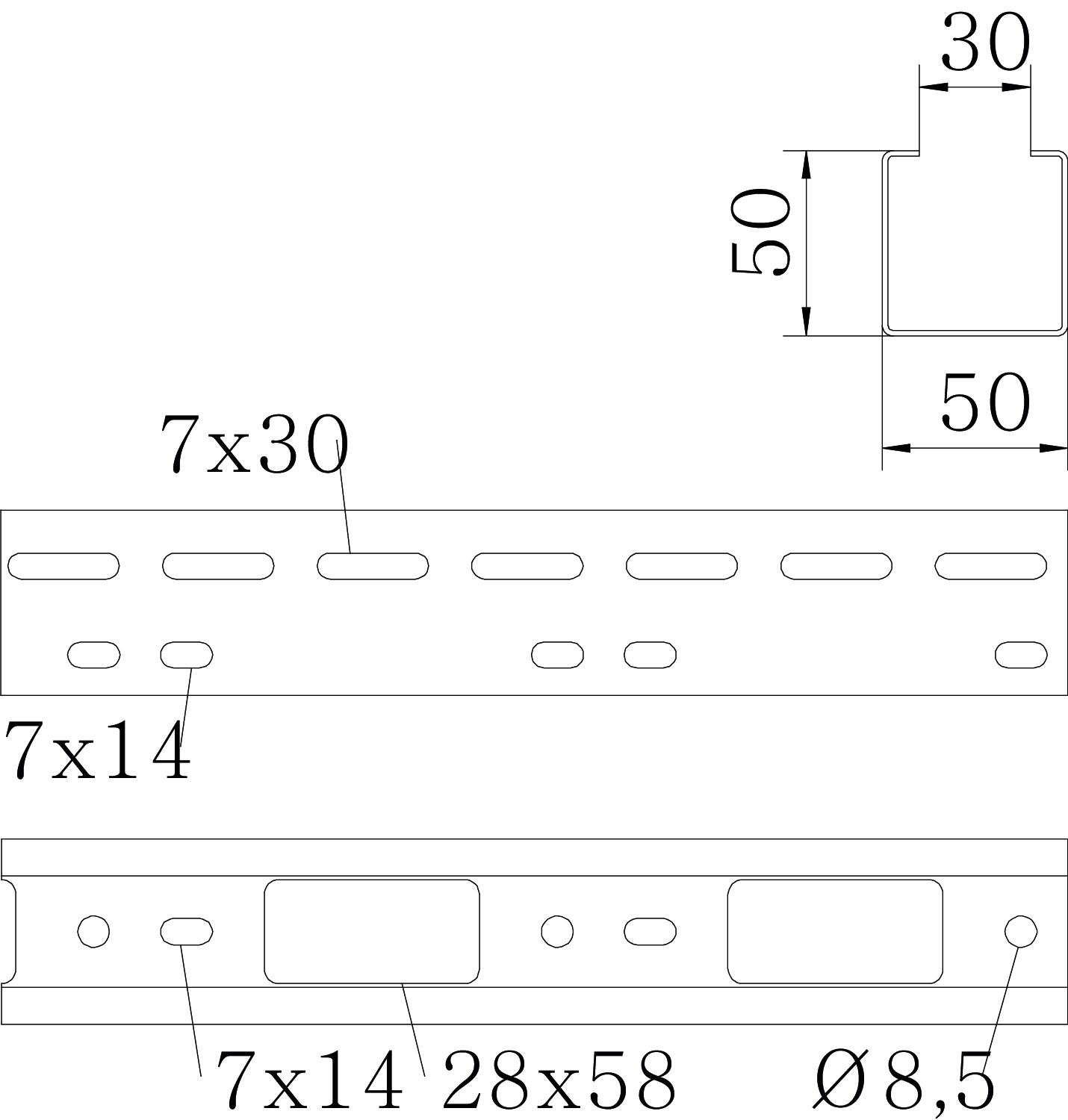

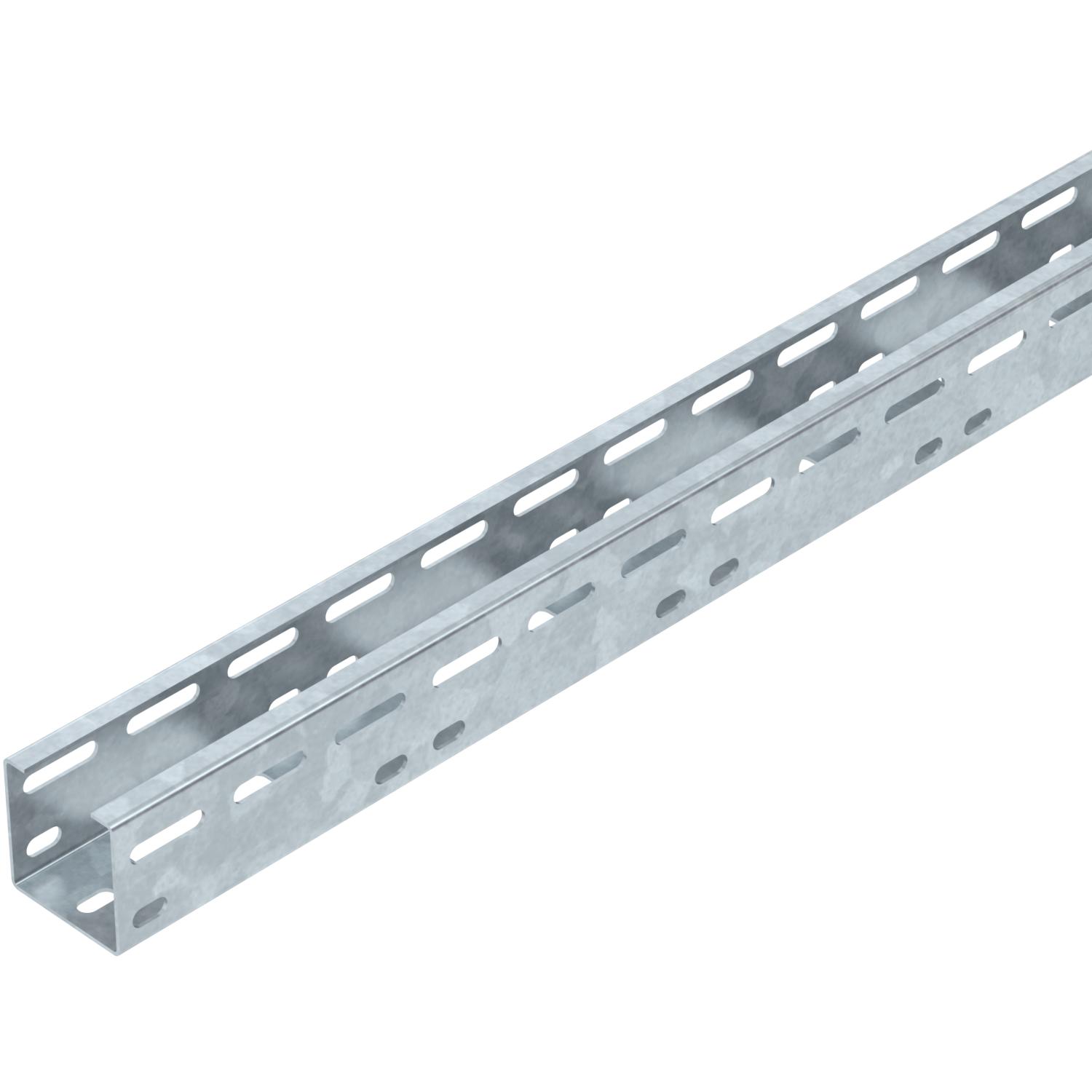

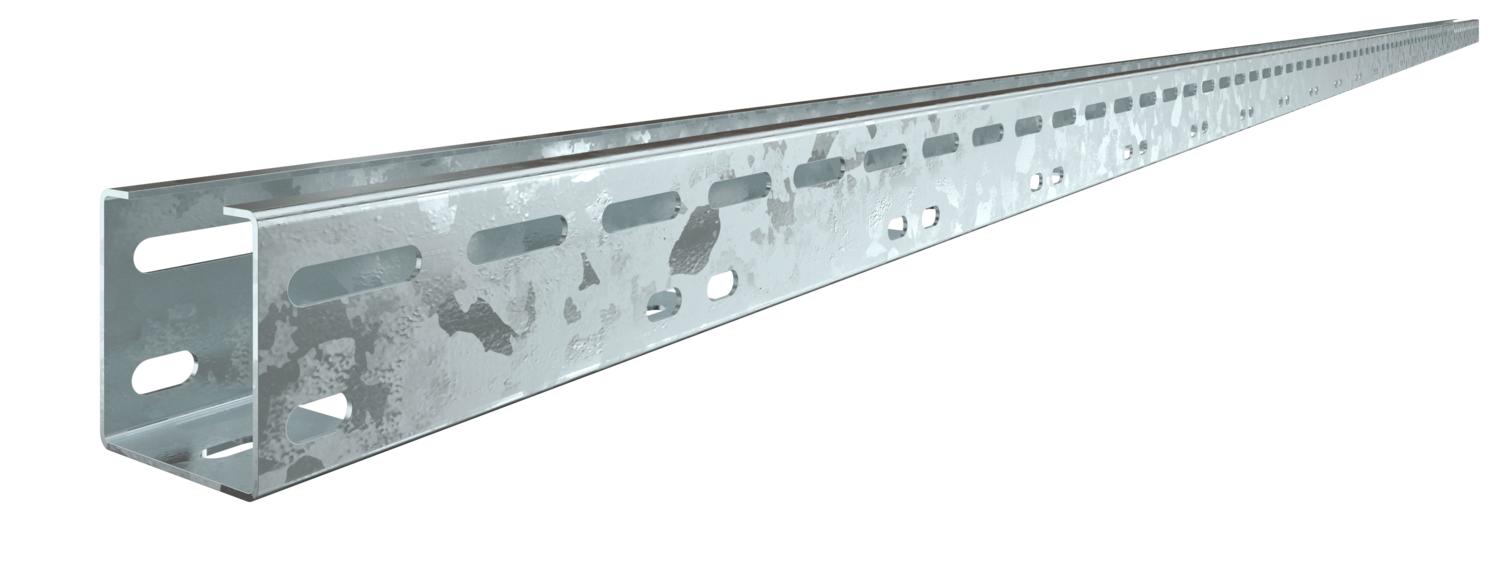

AZ mažasis kanalas 50 FT, be šoninio lango

Art. Nr. 6076149 | EAN 4012196069316

6076149 / AZK A 050 FT
3000 mm
50 mm
1,5 mm
ne
Prekės aprašymas
Prekės aprašymas
AZ mažasis kanalas, šonų aukštis 50 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
  • Magnetinio lauko slopinimas dėl ekranuojančio poveikio
  • EB atitikties deklaracija pagal EB direktyvas
  • AZ mažasis kanalas, šonų aukštis 50 mm
Techniniai duomenys

Apkrovos

Atstumas tarp atramų 1,0 m 3 kN/m
Atstumas tarp atramų 1,5 m 2,5 kN/m
Atstumas tarp atramų 2,0 m 1,7 kN/m
Atstumas tarp atramų 2,5 m 0,85 kN/m
Atstumas tarp atramų 3,0 m 0,5 kN/m
Aukštis 50 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų 4,139 kg CO₂e / 1 Metras
Dydis 50x50x3000
Ilgis 3000 mm
Medžiaga Plienas
Montažinis pagrindo perforavimas taip
NATO skylių išdėstymo schema ne
Naudingasis skerspjūvis 2500 mm²
Naudingasis skerspjūvis 25 cm²
Nerūdijantis plienas, beicuotas ne
Opprettholdelse av funksjon ne
Paviršius karštai cinkuotas
Plotis 50 mm
Skardos storis 1,5 mm
Šonų perforavimas taip
Spalva cinko
Sujungimo elemento konstrukcija be sujungimo elemento
Sutvirtinta konstrukcija ne

Techniniai duomenys

Apkrovos diagramos paaiškinimai, AZ mažasis kanalas

Apkrovos diagramos paaiškinimai, AZ mažasis kanalas
  • Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
  • Atstumas tarp atramų m Atstumas tarp atramų m
  • Išlinkimas mm, esant ledžiamai apkrovai kN/m Išlinkimas mm, esant ledžiamai apkrovai kN/m
  • Apkrovos schema bandymų metu Apkrovos schema bandymų metu
  • Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
  • Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
Visi tipai

Visi tipai

Tipas Ilgis Plotis Skardos storis Opprettholdelse av funksjon Art. Nr. Kiekis mažiausias parduodamas kiekis
AZK A 050 FT 3000 mm 50 mm 1,5 mm ne 6076149
3 m
Priedai

Sistemos priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 50 FT Tiesinė ir kampinė jungtis 50 FT VF AZK FT 6066550
25 Vienetas
Apsauginis kabelio žiedas 915 PE Apsauginis kabelio žiedas 915 PE KSR-915 PE 6066704
25 Vienetas
Apsauginis kabelio žiedas 910 PE Apsauginis kabelio žiedas 910 PE KSR-910 PE 6066712
25 Vienetas
Dangtis su pasukamu užraktu DD Dangtis su pasukamu užraktu DD AZDMD 50 DD 6080154
3 m

Montavimo priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

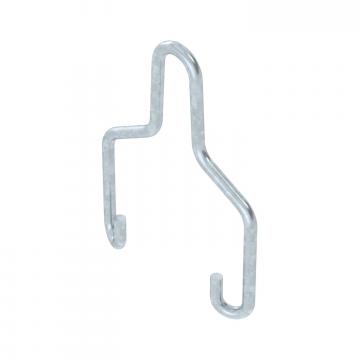

Pakabinamoji apkaba 50 FT Pakabinamoji apkaba 50 FT AHB 50 D4 FT 6066505
50 Vienetas
