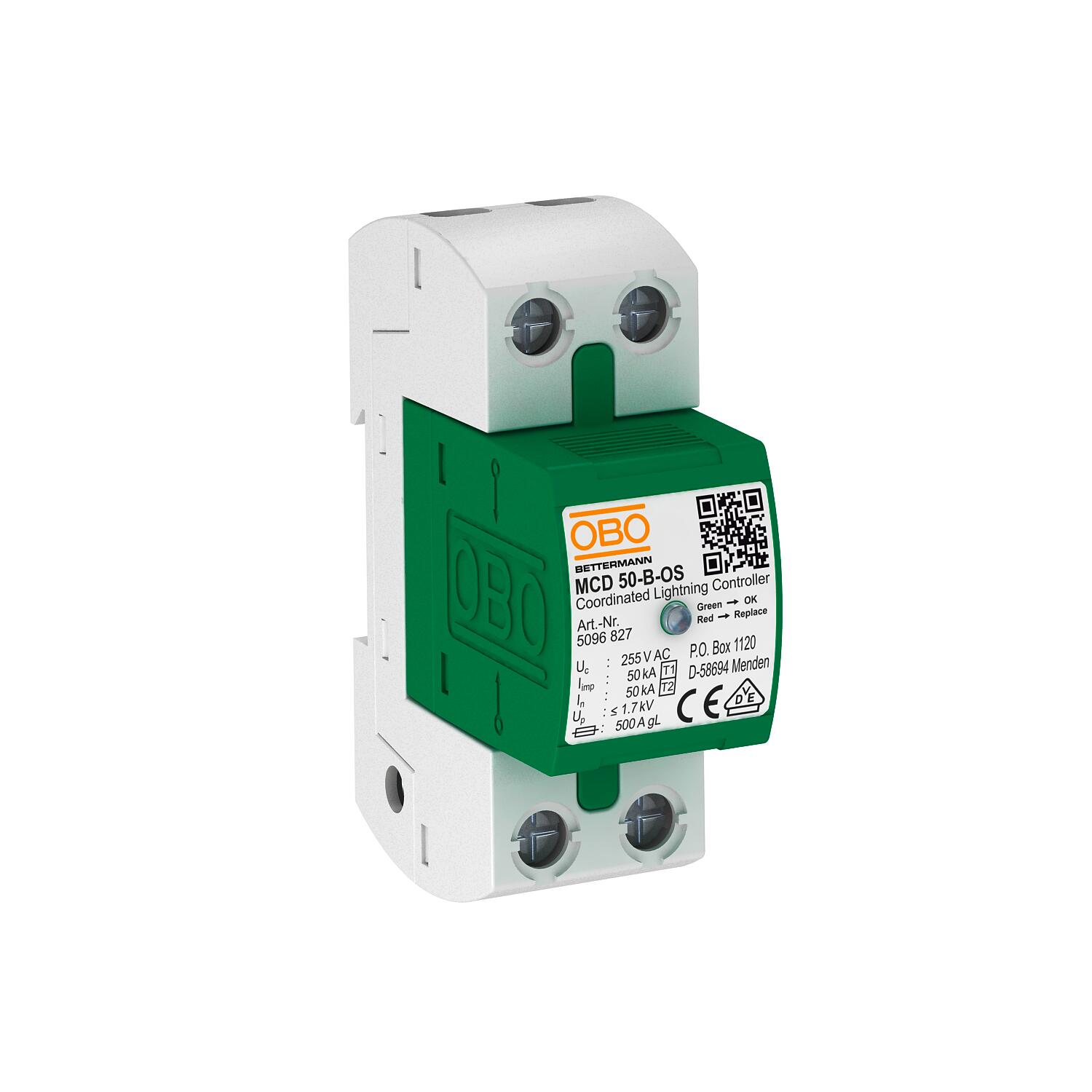

„Coordinated Lightning Controller“ MCD 50-B-OS-320 1 | 320 | IP20

„Coordinated Lightning Controller“ MCD 50-B-OS-320

Art. Nr. 5096861 | EAN 4012195165965

Art. Nr. / Tipas	5096861 / MCD 50-B-OS-320

Polių konstrukcija	1

Didžiausia ilgalaikė įtampa AC	320 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Žaibo viršįtampio iškroviklis, 1 tipas

• Apsaugos lygis < 1,3 kV, užtikrina įrenginių apsaugą
• Apsaugos nuo žaibo potencialams išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis 50 kA (10/350) vienam poliui ir iki 150 kA (10/350) iš viso
• Slopina tinklo antrinę srovę 25 kA Ipeak, reikalingas iškroviklio saugiklis, jei linijos apsauginis automatas virš 500 A , tipas gL/gG
• Uždaro tipo, saugaus korpuso kibirkštiniai iškrovikliai, skirti naudoti paskirstymo skyduose

Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I – IV išorinės apsaugos nuo žaibo klasei.

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
Antrinės srovės slopinimo geba (eff) [N-PE]	10 kA
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	25 kA

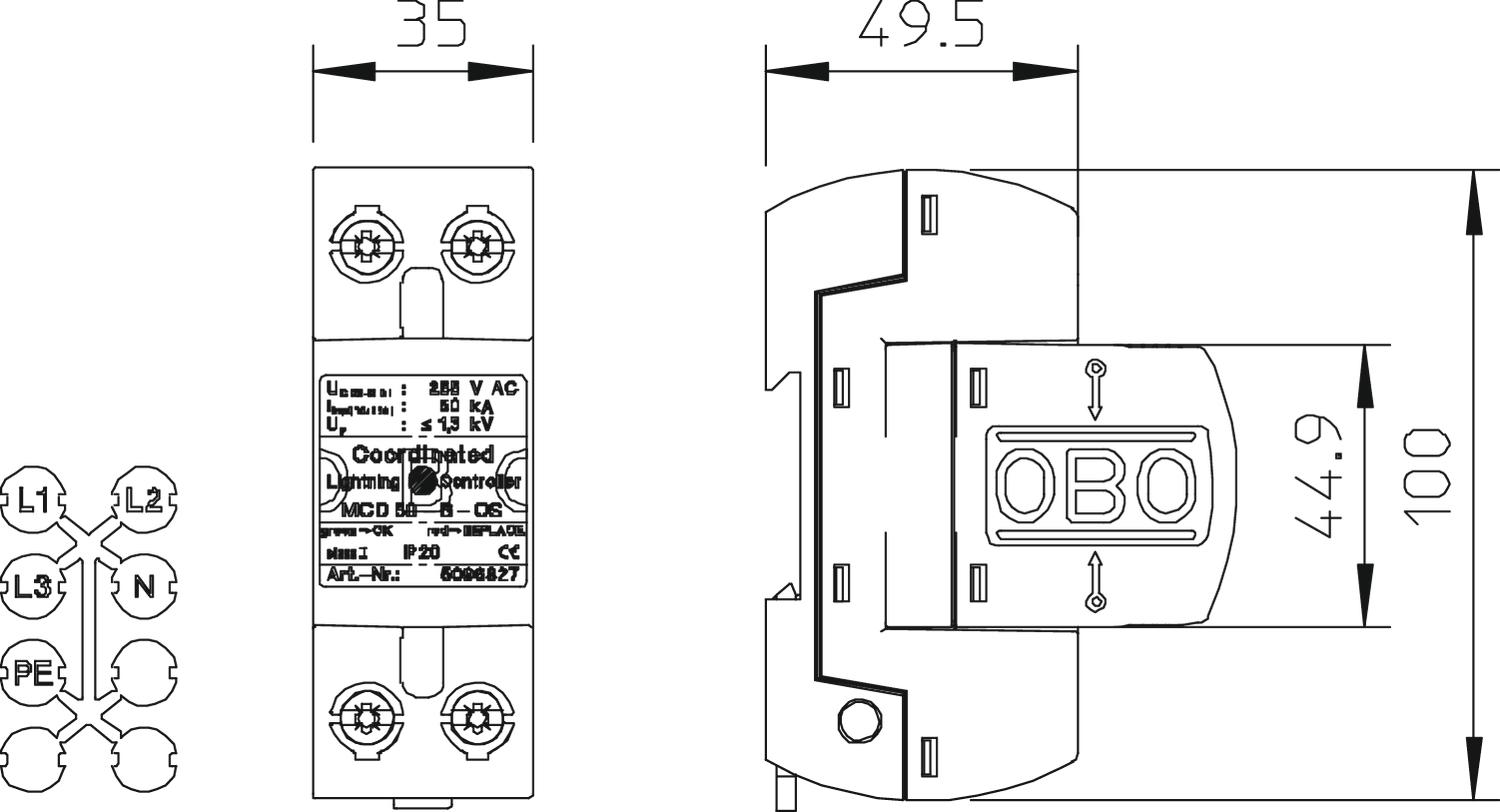

Aukštis	69 mm
Didžiausia ilgalaikė įtampa AC	320 V
Dydis	320V
Ilgis	100 mm
Imp. srovė (8/20 µs) [bendra]	50 kA
Išpučiamasis	ne
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Maks. tinklo viršįtampio apsauga	500
Maksimalus priešsaugiklis	500 A
Min. darbinė temperatūra	-40 °C

Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Plotis	35 mm
Polių konstrukcija	1
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1
SPD pagal IEC 61643-1	I klasė
Suveikimo laikas	<100 ns
Tinklo forma	TN-C
Trumpo jungimo stiprumas	25 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	50 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
