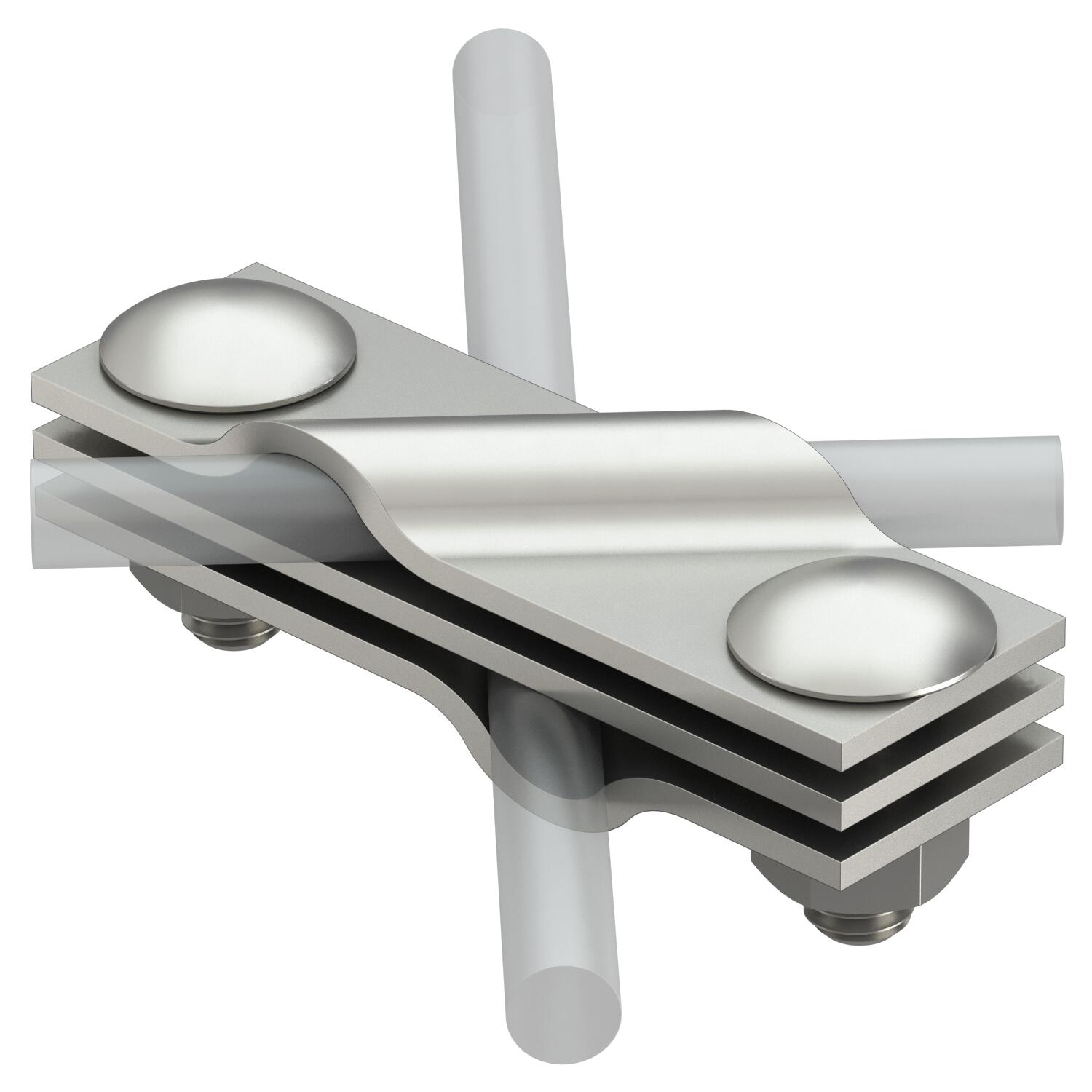

Diagonalinė jungtis su tarpine plokšte, apvaliam laidininkui A2 Rd 8-10

Diagonalinė jungtis su tarpine plokšte, apvaliam laidininkui A2

Art. Nr. 5001612 | EAN 4012195721123

Art. Nr. / Tipas

Pritaikymas	Rd 8-10 mm

Prekės aprašymas

Prekės aprašymas

• atitinka VDE 0185-305-3 (IEC/ EN 62305-3) standarto reikalavimus
• tinka apvaliems laidininkams 8–10 mm sujungti
• montuojama su 2 šešiabriauniais varžtais M10 x 30 ir 2 šešiakampėmis veržlėmis M10
• su tarpine plokšte

Techniniai duomenys

Techniniai duomenys

Dydis	RD 8
Maks. gnybtų zona	10 mm

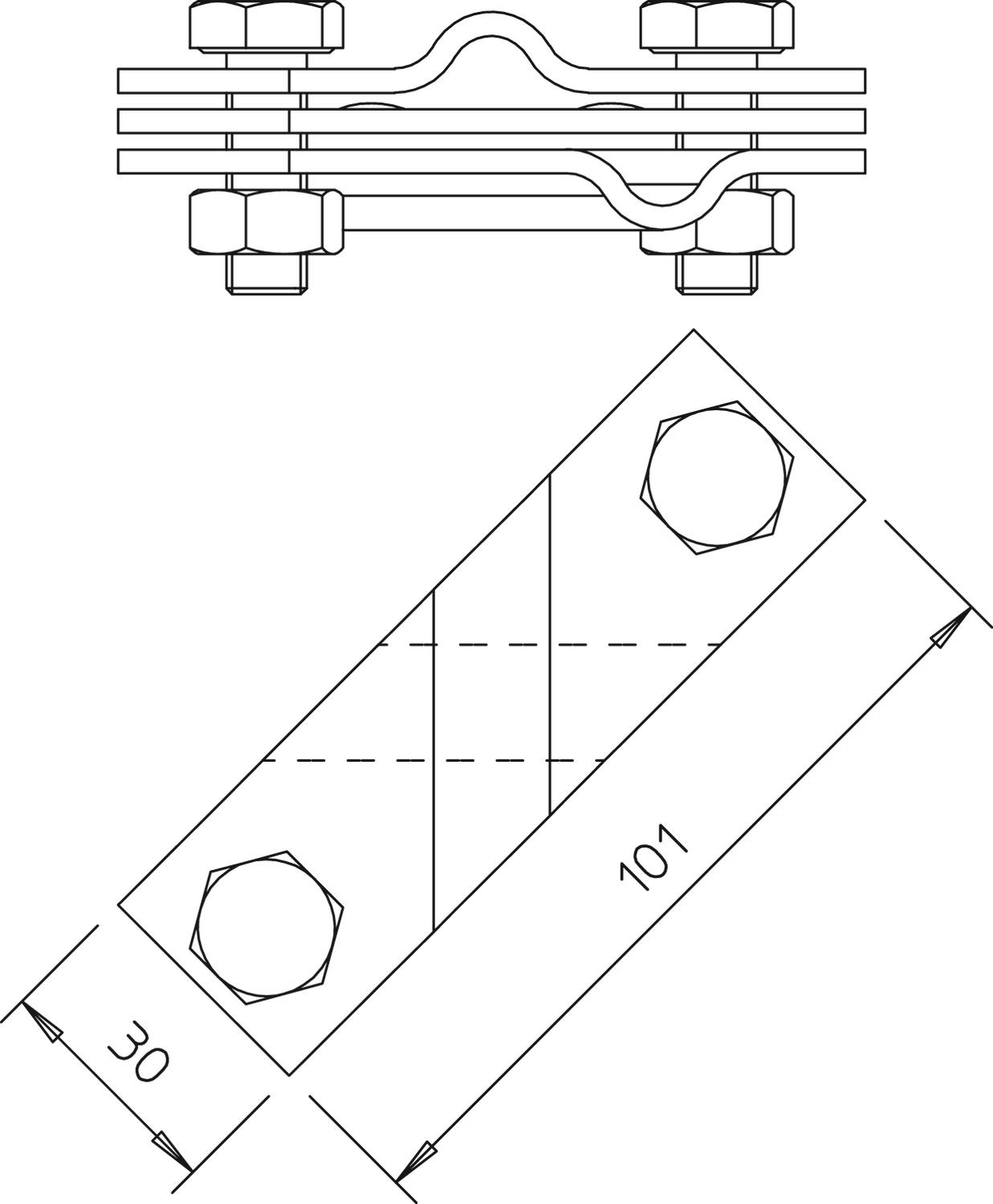

Matmuo A	101 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Min. gnybtų zona	8 mm
Pritaikymas	Rd 8-10 mm

Sujungiklio tipas	Sujungimo elementai
Tarpinė plokštė	ne
Tinkamas sujungimui	Apvalusis laidininkas Rd 8–10 / Rd 8–10
Tvirtinimo varžto rūšis	Varžtas plokščia apvalia galvute
Žaibo srovės laidumas	H/100 kA
