Didelių atstumų tarp tvirtinimų kabelių kopėčios WKLG 110 FS 6000 | 500 | 2 | ne

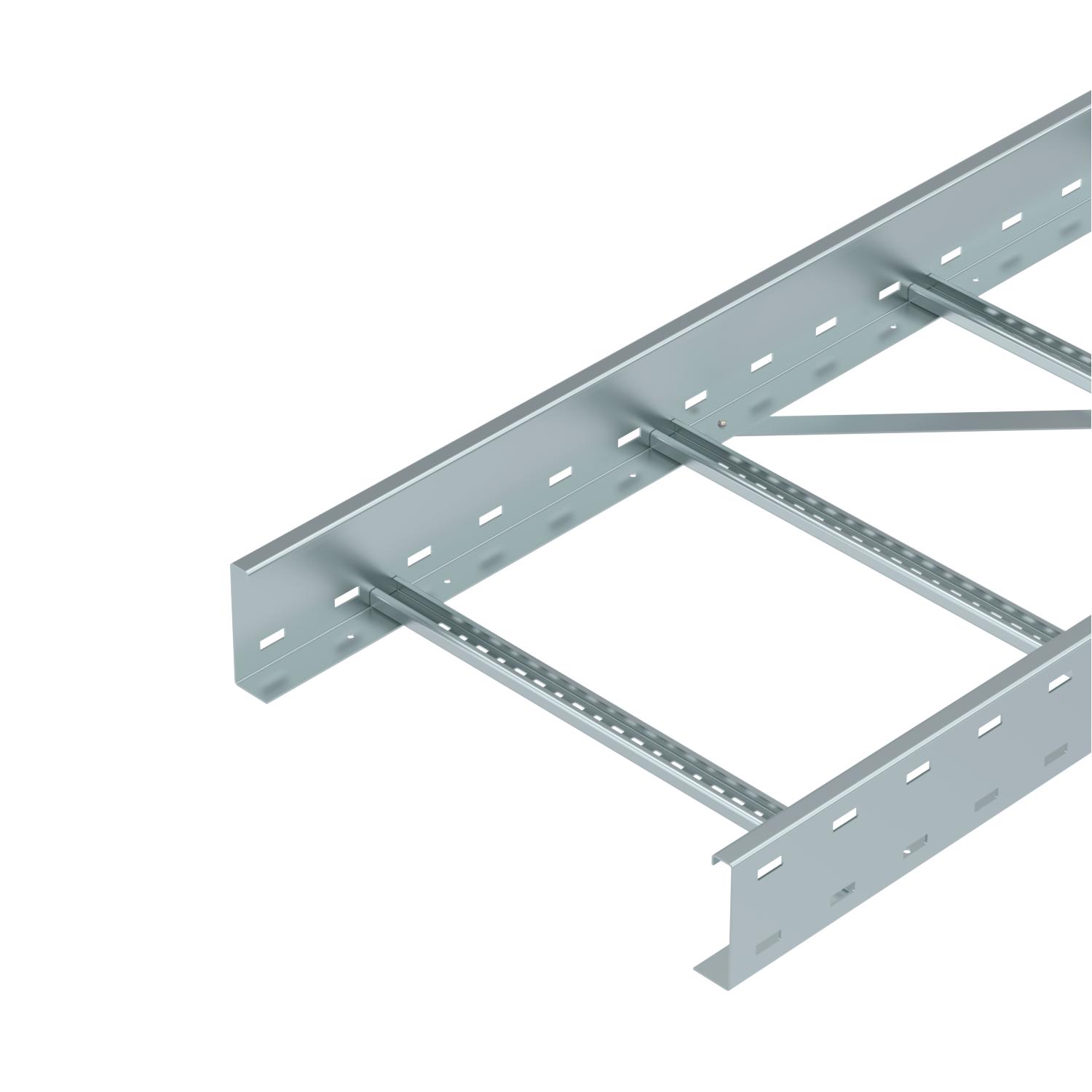

Didelių atstumų tarp tvirtinimų kabelių kopėčios WKLG 110 FS

Art. Nr. 6311020 | EAN 4012196883219

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	2 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Didelių atstumų tarp tvirtinimų kabelinės kopėčios su perforuotais šonais 110 mm šonų aukštyje. Kabelių ir laidų tvirtinimas su 2056 tipo apkaba – laikikliu.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	2 mm
Atstumas tarp atramų 3,0 m	2,9 kN/m
Atstumas tarp atramų 3,5 m	2,48 kN/m
Atstumas tarp atramų 4,0 m	2,1 kN/m
Atstumas tarp atramų 4,5 m	1,78 kN/m
Atstumas tarp atramų 5,0 m	1,5 kN/m
Atstumas tarp atramų 6,0 m	1 kN/m
Atstumas tarp atramų 7,0 m	0,7 kN/m
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	15,8 kg CO₂e / 1 Metras
Dydis	110x500x6000
Ilgis	6000 ft
Ilgis	6000 mm
Matmenys	110 x 500
Matmuo B	500 mm

Matmuo L	6000 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	47100 mm²
Naudingasis skerspjūvis	471 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	500 mm
Skersinio griovelio matmuo	17,00
Skersinių konstrukcija	Neperforuotas profilis
Šoninės užmovos konstrukcija	Profilis (atviras)
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	taip

Techniniai duomenys

WKLG 110 tipo didelio pločio kabelių kopėčių apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKLG 1120 FS	6000 mm	200 mm	2 mm	ne	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	ne	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	ne	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	ne	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	ne	6311024	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	WRVL 110 FS	6091164	Vienetas	2 Vienetas
90° alkūnė 110 FS	WLB 90 115 FS	6312365	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	WDRL 1116 50 FS	6227457	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
