Duomenų kabelio apsauga, 2 polių, netiesioginis įžeminimas, su OS, 24 V 4 | 2x 2 polių | 21 | 30 | Jungtis

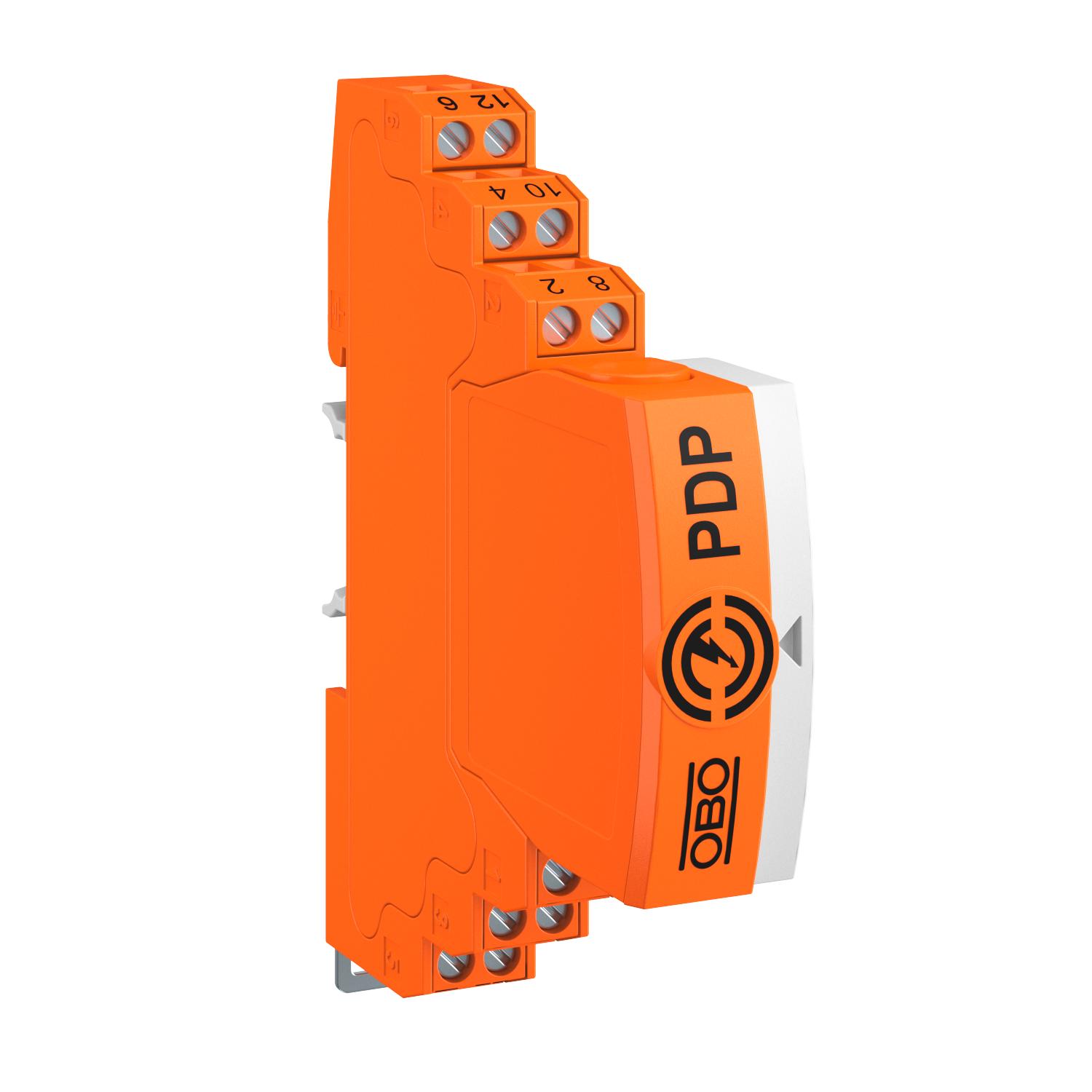

Duomenų kabelio apsauga, 2 polių, netiesioginis įžeminimas, su OS, 24 V

Art. Nr. 5080353 | EAN 4012196746613

Art. Nr. / Tipas

Polių skaičius	4

Išvadas	2x 2 polių

Didžiausia ilgalaikė įtampa AC

Didžiausia ilgalaikė įtampa DC

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Viršįtampio iškroviklis duomenų perdavimo linijoms tipas 1 + 2 / D1 + C2, skirtas matavimo ir valdymo technologijoms
• Daugialaidžių sistemų apsaugos įtaisas
• Netiesioginis įžeminimas
• Dažnių diapazonas iki 100 MHz
• Galima įžeminti per DIN bėgelį arba jungiamąjį laidą
• Montavimo plotis nuo 12,5 mm
• Didelis sistemos prieinamumas - signalas nenutrūksta be apsaugos modulio

•Su optiniu veikimo signalizavimu ir nuotolinio signalizavimo per PDP-PS maitinimo šaltinį galimybe

Pritaikymas: universali apsauga nuo viršįtampio duomenų perdavimo įtaisams, naudojant MSR technologiją.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, ekranavimas – žemė (S-PE)	1300 V
Apsaugos lygis, gysla–gysla	150 V
Apsaugos lygis, gysla–žemė	1600 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	10 kV / 5 kA
Atsparumas impulsinei srovei gysla – žemė	10 kV / 5 kA

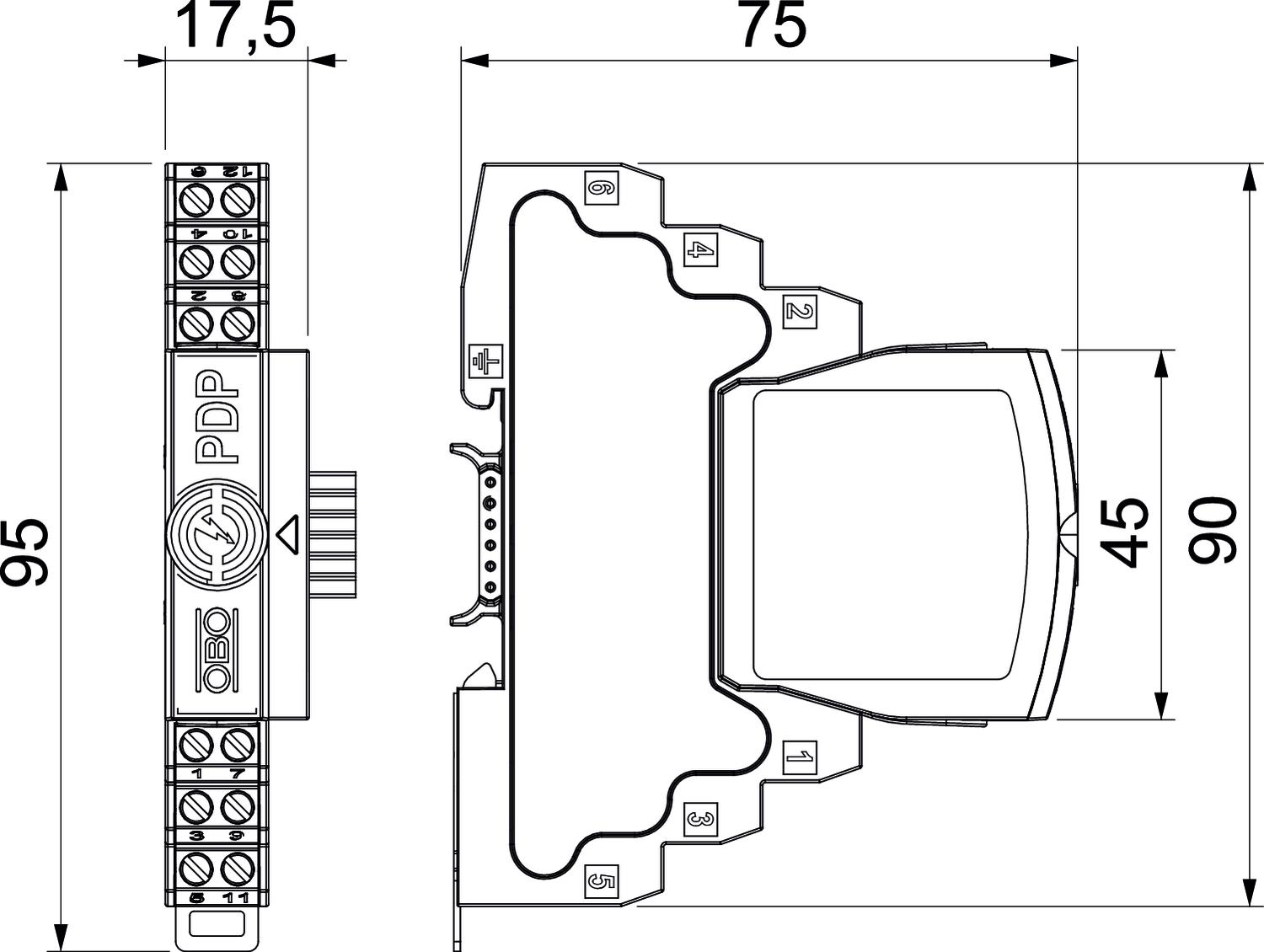

Aukštis	95 mm
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	2,5 kA
Bendra imp.srovė (8/20)	20 kA
Didžiausia ilgalaikė įtampa AC	21 V
Didžiausia ilgalaikė įtampa DC	30 V
Dydis	24V
Ekranavimas	netiesiogiai
Ekranavimo jungtis	taip
Įėjimo / išėjimo montavimas	Varžtiniai gnybtai
Ilgis	75 mm
Impulsinė srovė	2,5 kA
Išilginis pasipriešinimas	1.2 ± 5%
Išvadas	2x 2 polių
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Jungiamasis laidas / apsauginis bėgelis
Kategorie	Tipas 1+2 / D1+C2
Kištukinė sistema	Jungtis

LPZ	0→2
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	2,5 mm²
Maks. prijungimo skerspjūvis, lankstus	1,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Nuosekli varža laidui	1,2 Ω ± 5%
Plotis	17,5 mm
Polių skaičius	4
Ribinis dažnis	100 MHz
Signalizavimas prietaise	jokių
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPD pagal IEC 61643-21	Klasė I+II / D1+C2
Talpumas (gysla-gysla)	≤30 pF
Talpumas (gysla-žemė)	≤30 pF
Vardinė apkrovos srovė AC	0,425 A
Vardinė apkrovos srovė DC	0,6 A
Vardinė Imp. srovė In pagal C2 (bendrai)	20 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	10 kA

Visi tipai

Visi tipai

Tipas	Polių skaičius	Išvadas	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Kištukinė sistema	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
PDP-2-5-I-OS	4	2x 2 polių	4,2 V	6 V	Jungtis	5080349	Vienetas	1 Vienetas
PDP-2-12-I-OS	4	2x 2 polių	12 V	16 V	Jungtis	5080351	Vienetas	1 Vienetas
PDP-2-24-I-OS	4	2x 2 polių	21 V	30 V	Jungtis	5080353	Vienetas	1 Vienetas
PDP-2-48-I-OS	4	2x 2 polių	37 V	52 V	Jungtis	5080355	Vienetas	1 Vienetas
