Duomenų perdavimo linijos apsauginis įrenginys, skirtas koaksialinėms TV / kamerų sistemoms 1 | Tikslioji apsauga | | 6 | BNC

Duomenų perdavimo linijos apsauginis įrenginys, skirtas koaksialinėms TV / kamerų sistemoms

Art. Nr. 5082434 | EAN 4012196415731

Art. Nr. / Tipas	5082434 / KOAX B-E2 FF-F

Polių skaičius	1

Išvadas	Tikslioji apsauga

Didžiausia ilgalaikė įtampa DC	6 V

Kištukinė sistema	BNC

Prekės aprašymas

Prekės aprašymas

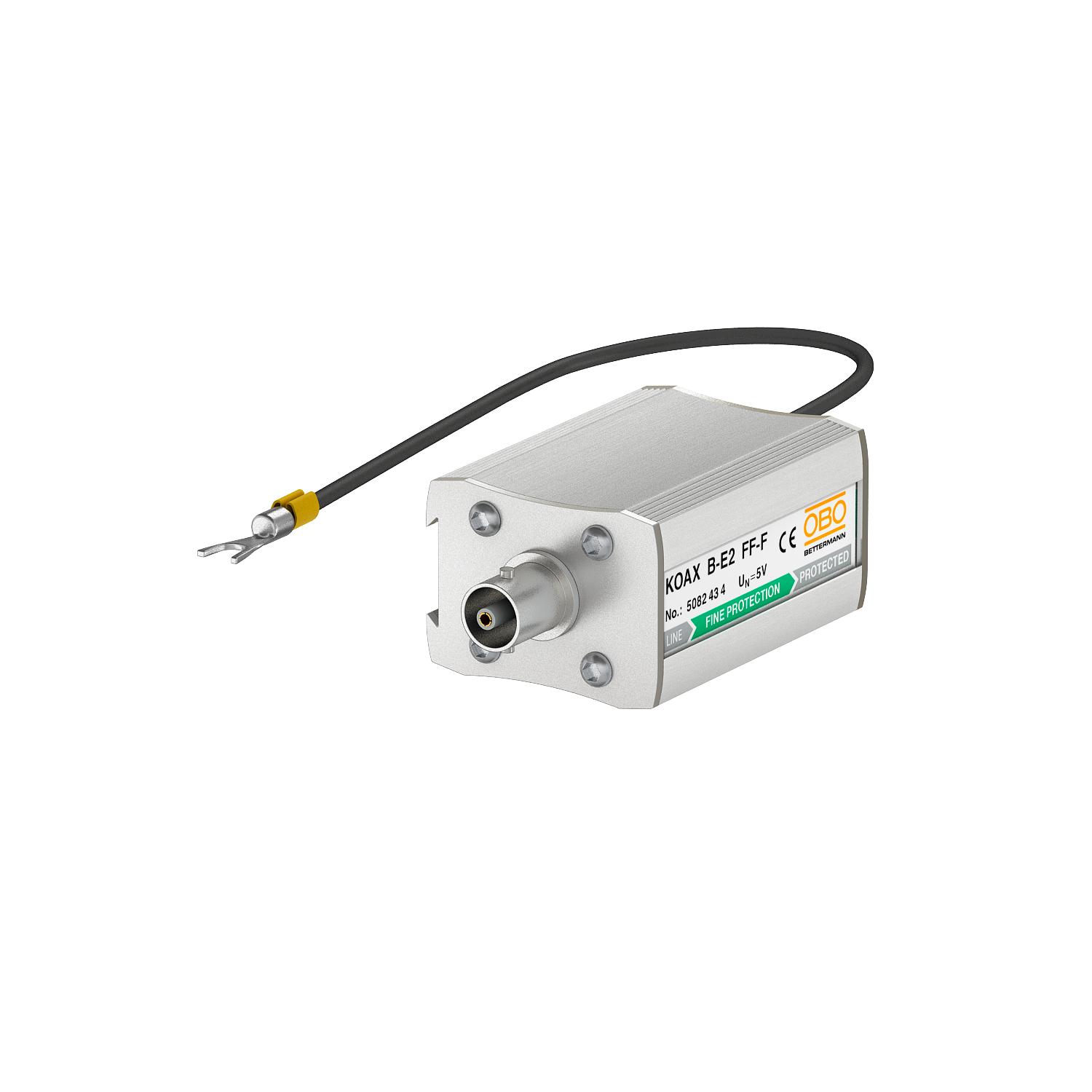

Duomenų perdavimo linijos apsauginis įrenginys, skirtas bendraašėms TV / kamerų sistemoms

• aliuminio korpuse
• BNC jungiamasis elementas lizdas / lizdas
• paprasta sumontuoti per tarpinį kištuką
• dviejų pakopų apsauga
• apsauginis bėgelis su priedais DLS-BS (5082 38 2)

Naudojimas: CCTV, vaizdo signalų apsaugai; kamerose bei TV įrangoje
• naudojamas CCTV ir įvairiose TV sistemose

• optimalios perdavimo savybės

• fiksuojamas ant apsauginio profil. bėgelio

• paprasta prijungimo technika

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<40 V
Apsaugos lygis, gysla–žemė	<600 V
Apsaugos rūšis	IP00
Atbulinio srauto slopinimas	≥14 dB
Atsparumas impulsinei srovei gysla – gysla	C1: 1 kV / 0,5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 10 kV / 5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Banginė varža	75 Ω
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	4,2 V
Didžiausia ilgalaikė įtampa DC	6 V
Dydis	6.2V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Išvadas	Tikslioji apsauga
Įterpimo slopinimas (insertion loss)	≤1,7 dB
Įžeminimas per:	Jungiamasis laidas

Izoliacijos varža	>1 GΩ
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Duomenų linija COAX
Kategorie	Tipas 2+3 / C2+C1
Kištukinė sistema	BNC
Konstrukcija, patikrinta sprogioje aplinkoje	ne
LPZ	1→3
Maks. naudojimo temperatūros diapazonas	80 °C
Min. naudojimo temperatūros diapazonas	-20 °C
Polių skaičius	1
Ribinis dažnis	160 MHz
Ryšių kontaktas	ne
SPD pagal IEC 61643-21	Klasė II+III / C2+C1
Talpumas (gysla-gysla)	<100 pF
Talpumas (gysla-žemė)	<100 pF
Vardinė apkrovos srovė AC	0,7 A
Vardinė apkrovos srovė DC	1 A
