Dviguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT 52 | 58 | 5

Dviguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT

Art. Nr. 1186057 | EAN 4012196848768

Art. Nr. / Tipas

Min. įtempimo zona D

Maks. įtempimo zona D

Maks. Sukimo momentas

Prekės aprašymas

Prekės aprašymas

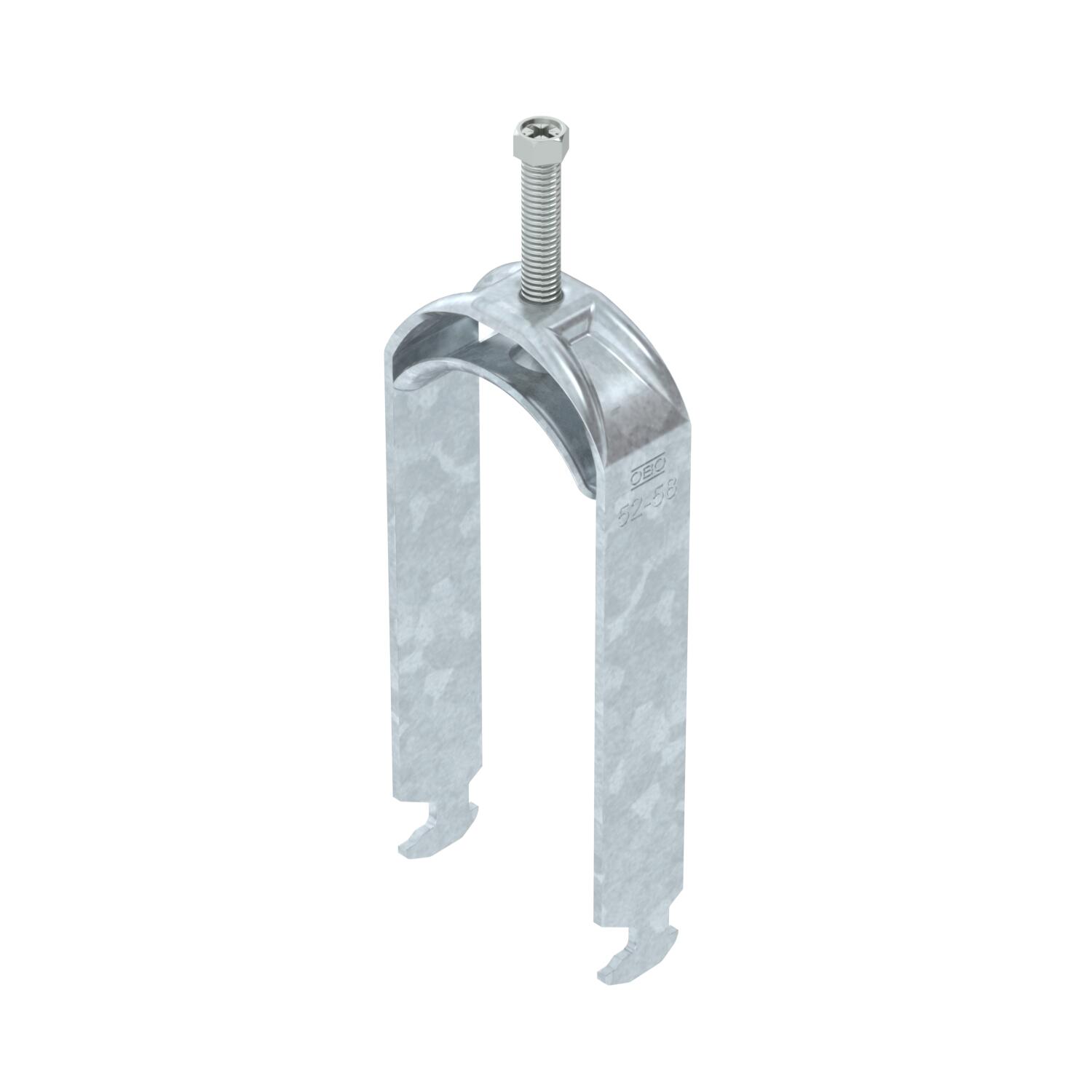

Apkaba su plaktuko galvutės formos kojele, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Vertikaliam ir horizontaliam 2 atskirų kabelių C profilio bėgelio. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.

Techniniai duomenys

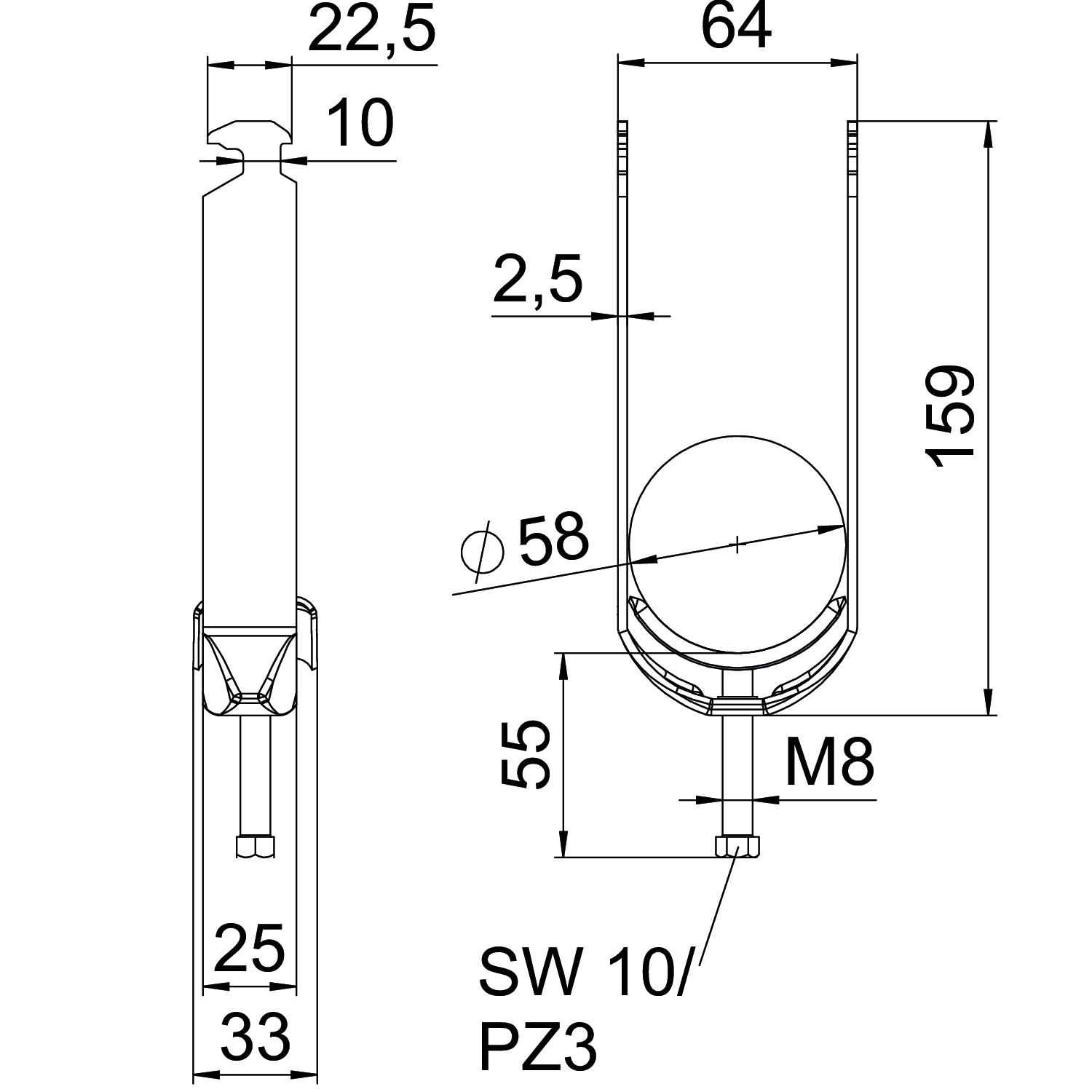

Matmenys

Aukštis	159 mm
Be halogenų	taip
Dydis	52-58mm
Ilgis	25 mm
Išorės ilgio matmuo	33 mm
Kabelių / vamzdžių skaičius	2
Maks. įtempimo zona D	58 mm
Maks. Sukimo momentas	5 Nm
Matmuo A	25 mm
Matmuo B	64 mm
Matmuo C	33 mm
Matmuo G (mm)	M8
Matmuo H	159 mm
Matmuo L	55 mm
Matmuo t	2,5 mm
Medžiaga	Plienas
Min. įtempimo zona D	52 mm

Montavimo būdas	Profiliniai bėgeliai
Opprettholdelse av funksjon	taip
Papildoma medžiaga	Plienas
Papildomas paviršius	karštai cinkuotas
Paviršius	karštai cinkuotas
Plotis	64 mm
plyšiui	10 mm
Skardos storis	2,5 mm
skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu)	17 mm
skirta bėgeliui, kurio min. įpjovos plotis (su intervalu)	16 mm
skirta maks. vamzdžio skersmeniui	58 mm
skirta min. vamzdžio skersmeniui	52 mm
Sriegis	M8
Su metaline vonele	taip
Su plastikine vonele	ne
Su skaitikliu	ne
Tvirtinimo plokštelės medžiaga	Plienas

Visi tipai

Visi tipai

Tipas	Min. įtempimo zona D	Maks. įtempimo zona D	Maks. Sukimo momentas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Vienetas	50 Vienetas
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Vienetas	50 Vienetas
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Vienetas	50 Vienetas
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Vienetas	50 Vienetas
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Vienetas	50 Vienetas
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Vienetas	50 Vienetas
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Vienetas	50 Vienetas
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Vienetas	50 Vienetas
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Vienetas	50 Vienetas
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Vienetas	50 Vienetas
