Pastaba: Ši prekė nebegaminama.
Gaminamą produktą galite rasti čia: 2003822 / HW tuščiavidurių sienų instaliacinė dėžutė 47, dviguba

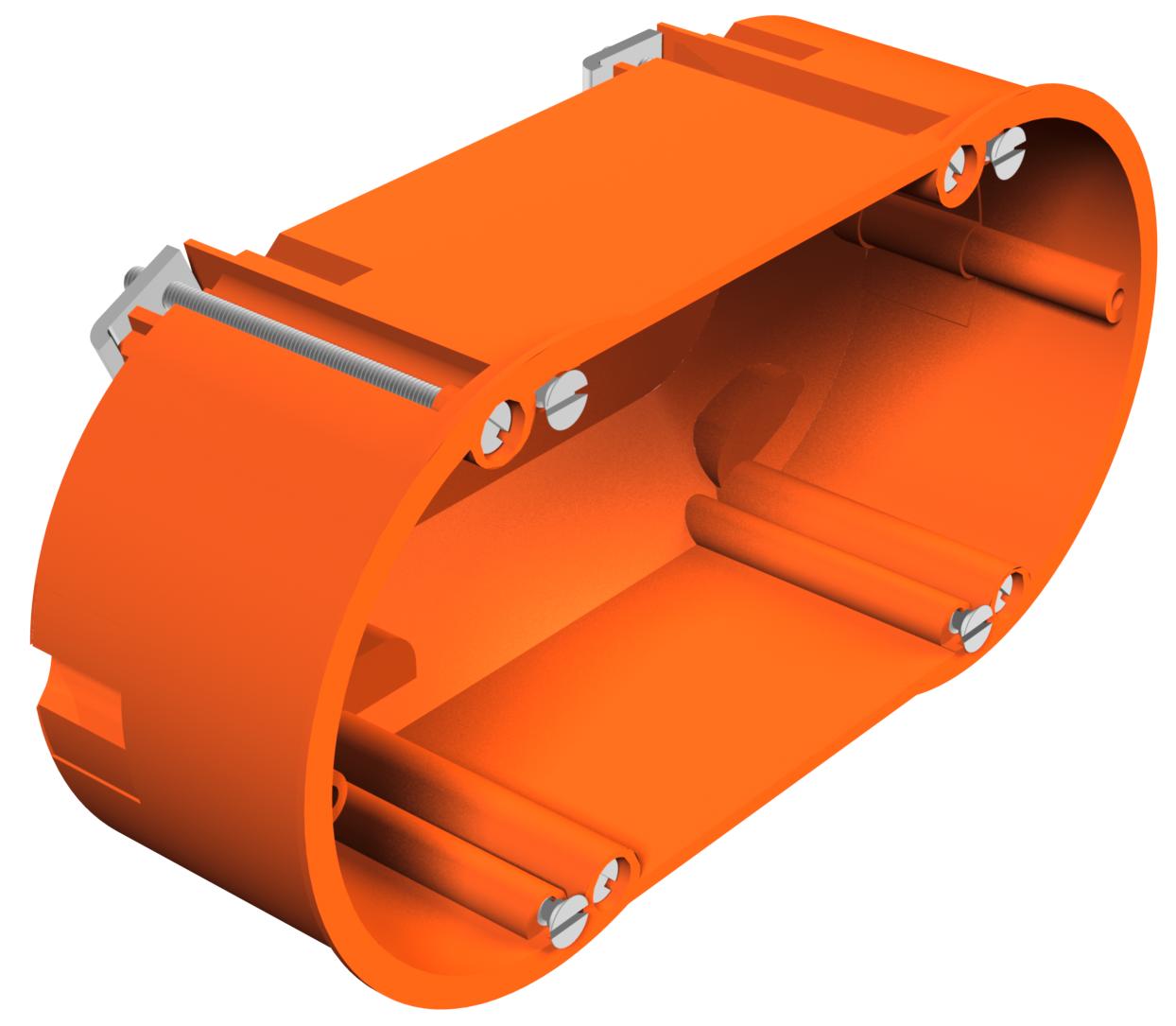

Dviguba montažinė dėžutė skirta į tuščiavidurę sieną
Art. Nr. 2003422 | EAN 4012195032830
- Prekės aprašymas
-

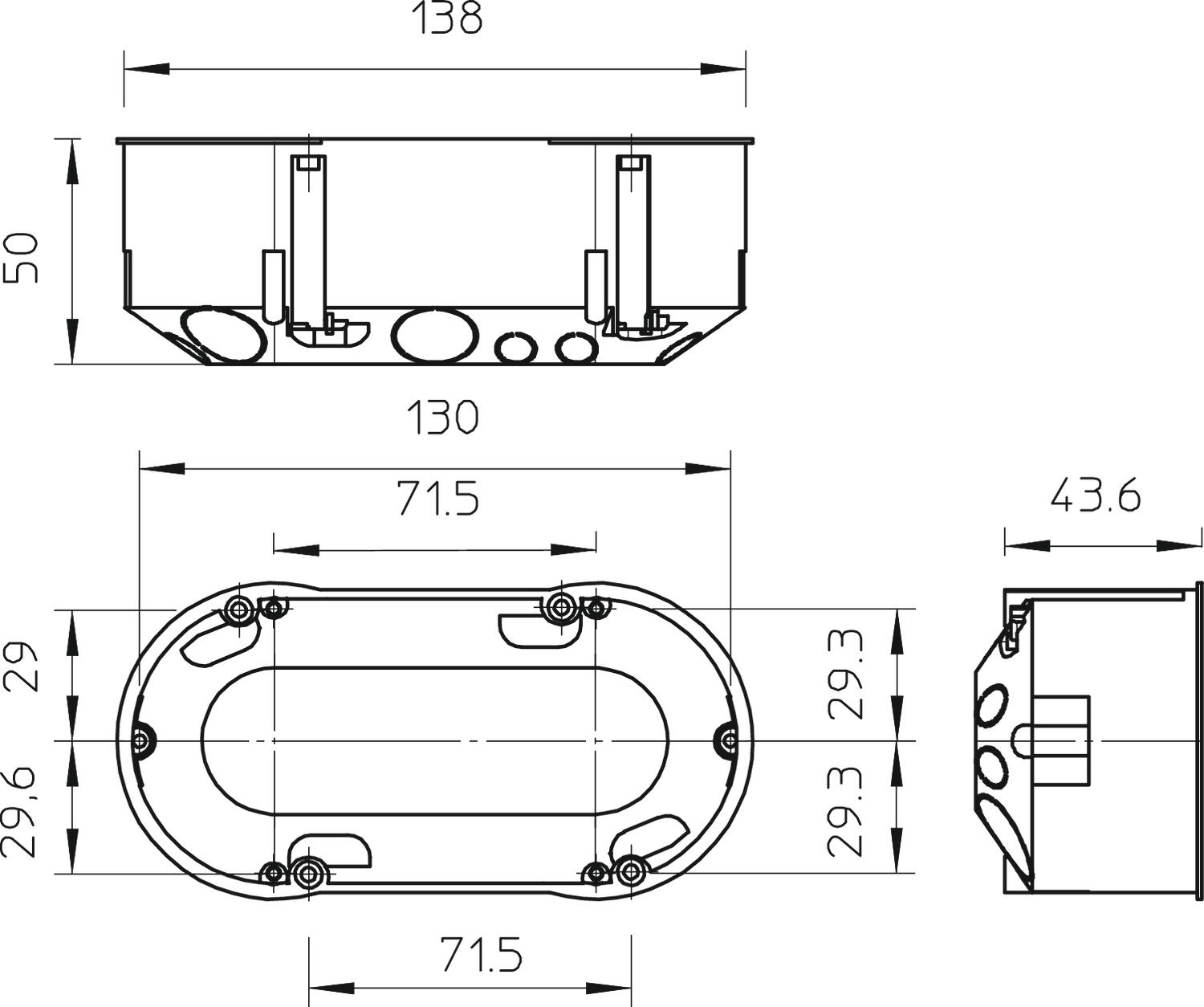

Prekės aprašymasDviguba prietaiso dėžutė, skirta 2 prietaisams arba 1 dvigubam prietaisui, su 4 varžtais. Matmenys pagal DIN 49073-1, 7–35 mm storio plokštei. Standartinis kombinuotasis atstumas 71 mm,
14 pramušamos angos NYM laidams, duomenų kabeliams ir Ø 20 mm vamzdžiams, apsaugos laipsnis IP30.
Pagal IEC 60670-1, IEC 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP30 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 850 °C Atstumas tarp prietaiso varžtų 60 mm Aukštis 50 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,165 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas netinkamas Dangtis be Dydis 138x68x50 Forma ovalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 2 Ilgis 138 mm Išmatuota įtampa 400 V Įvadai 14 Įvadas iš galo taip Įvado tipas Išmušamos angos NYM laidams, duomenų laidams ir Ø 20 mm vamzdžiams Įvadų skaičius 14 Komplektavimas be Korpuso įvorės tipas Išankstinis ženklinimas Maks. Kabelio skersmuo 2,5 mm² Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. grindų aukštis 50 mm Min. vardinis skerspjūvis 1,5 mm² Opprettholdelse av funksjon be Plombuojamas ne Plotis 68 mm Prietaisų tvirtinimas Varžtai Ramstis be Sandari ne Skersmuo 68 mm skirta vamzdžio skersmeniui 20 mm Spalva oranžinė Su auselėmis ne Su ekranavimu ne Su varžtais taip Tinka maks. plokštės storiui 35 mm Tinka min. plokštės storiui 7 mm Vamzdžių įvadai Ø 20 mm 1 - Visi tipai
