G vielinis lovelis „Magic®“ 150 A2
Art. Nr. 6005559 | EAN 4012195686507
- Prekės aprašymas
-

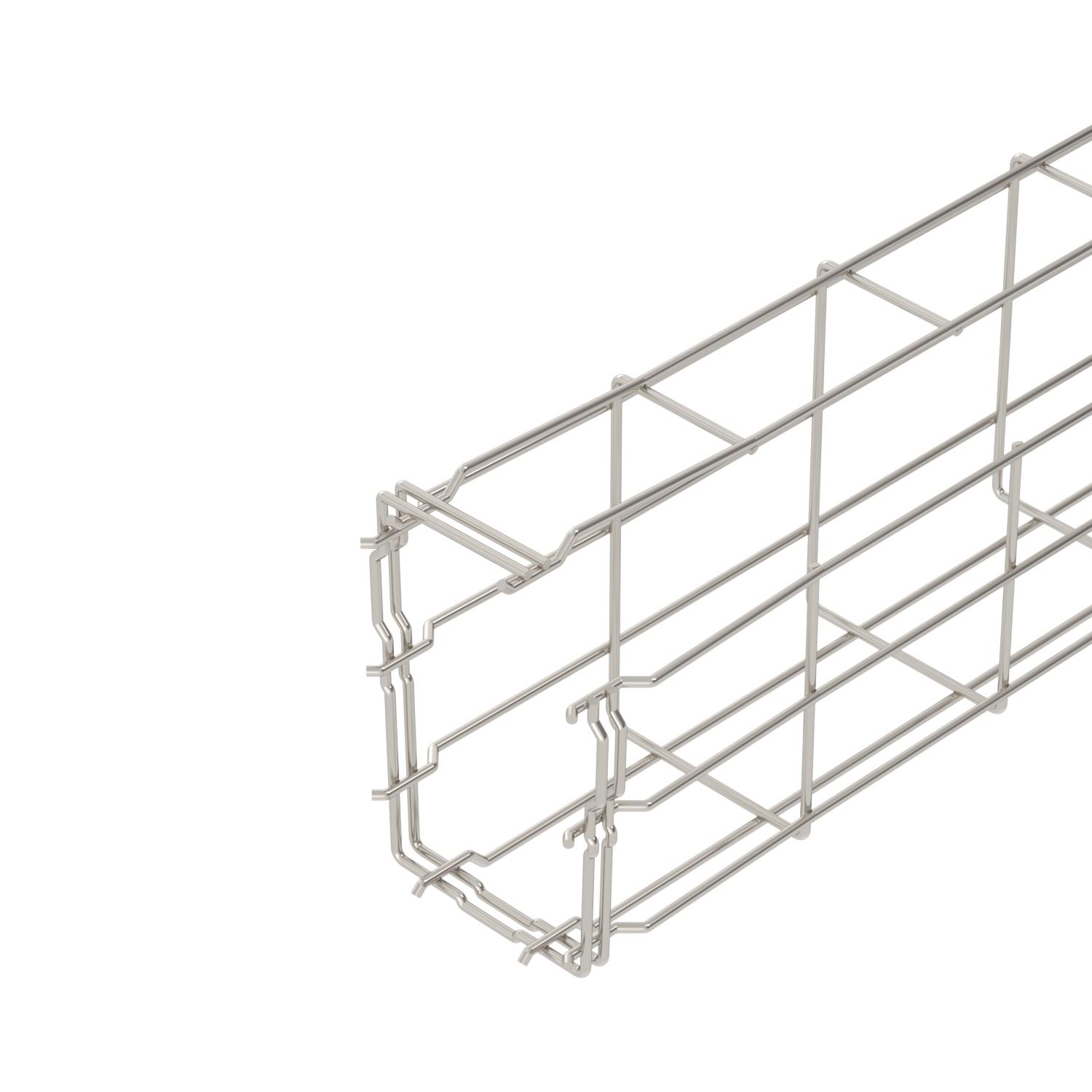

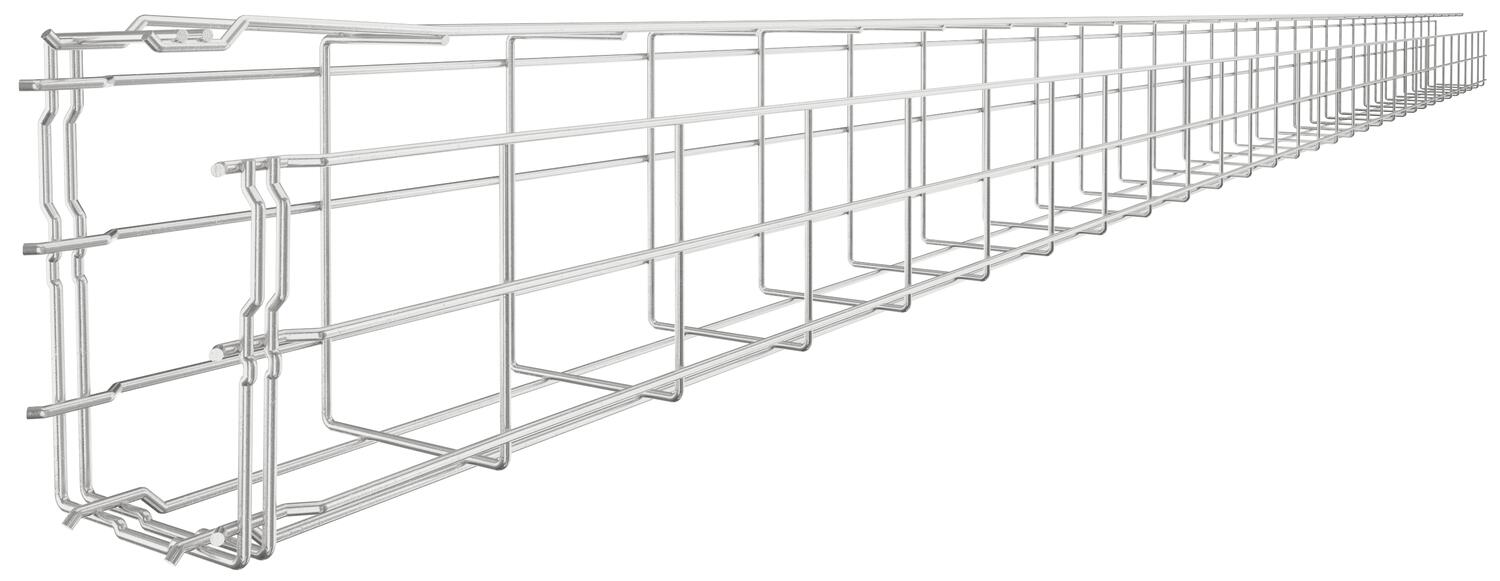

Prekės aprašymasG formos vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos, įvairių šonų aukščių ir pločių. Tiesioginis montavimas ant sienos arba prie lubų. Skirtingų sistemų tipų apkrovos informaciją galima gauti pagal atskirą užklausą.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio 15 dB.
-
- Techniniai duomenys
-
Techniniai duomenys

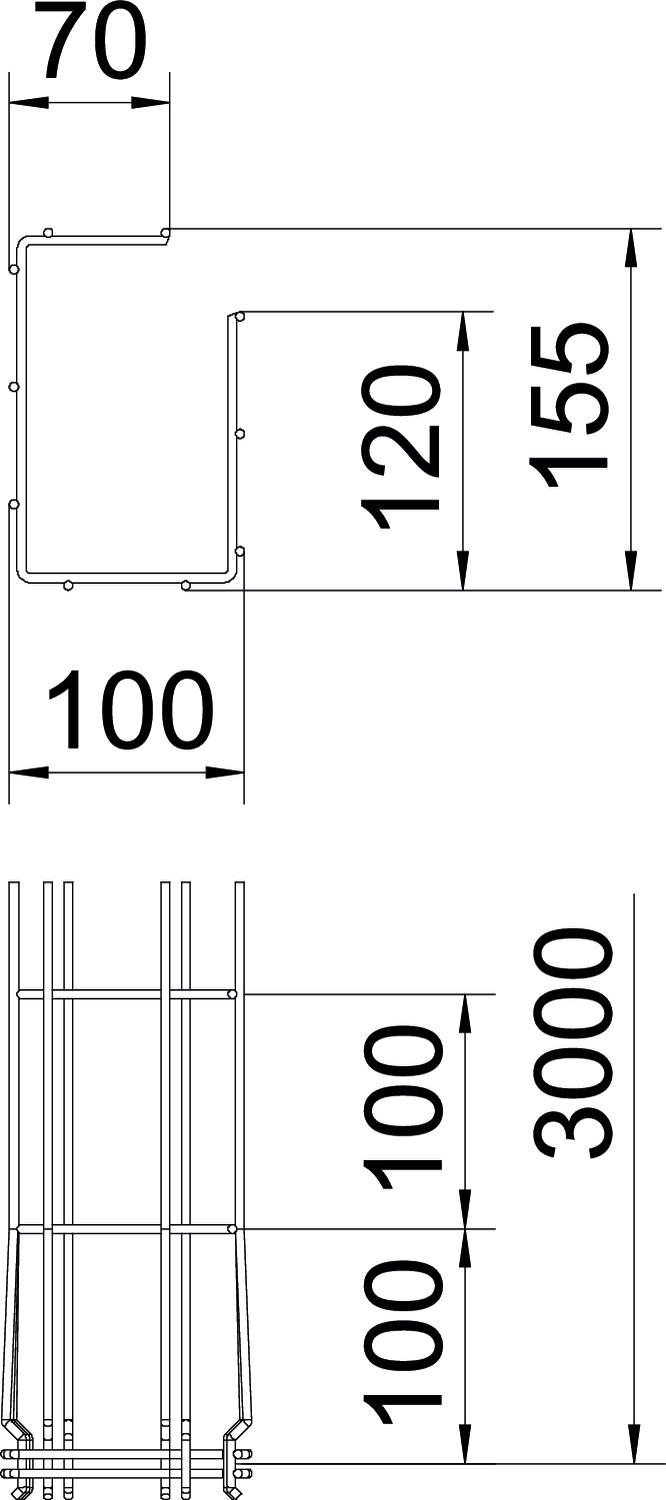

Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atstumas tarp atramų 1,0 m 0,6 kN/m Atstumas tarp atramų 1,5 m 0,5 kN/m Atstumas tarp atramų 2,0 m 0,35 kN/m Atstumas tarp atramų 2,5 m 0,3 kN/m Aukštis 5,91 in Aukštis 150 mm Bevaržčiai sujungimo elementai taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 6,4222 kg CO₂e / 1 Metras Dydis 150x100x3000 Ilgis 3000 mm Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Matmuo A 120 mm Matmuo B 100 mm Matmuo C 68 mm Matmuo H 155 mm Medžiaga Plienas, nerūdijantis, 1.4301 Naudingasis skerspjūvis 10700 mm² Naudingasis skerspjūvis 107 cm² Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 100 mm Plotis 3,94 in Profilio forma G forma Spalva nerūdijančio plieno Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamasis elementas A2
GSV 34 A2 6016642 20 Vienetas
Sieninis ir grindinis tvirtinimo elementas A4
WB GR A4 6017164 20 Vienetas - Atsisiuntimai
-
Duomenų lapas G-GRM 150 100 A2 / 6005559 , 0.26MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija G-GRM 150 100 A2 / 6005559 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) G-GRM 150 100 A2 / 6005559 , 1.48MB , pdfREACH Atitikties deklaracija G-GRM 150 100 A2 / 6005559 , 0.12MB , pdfRoHS Atitikties deklaracija G-GRM 150 100 A2 / 6005559 , 0.12MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
