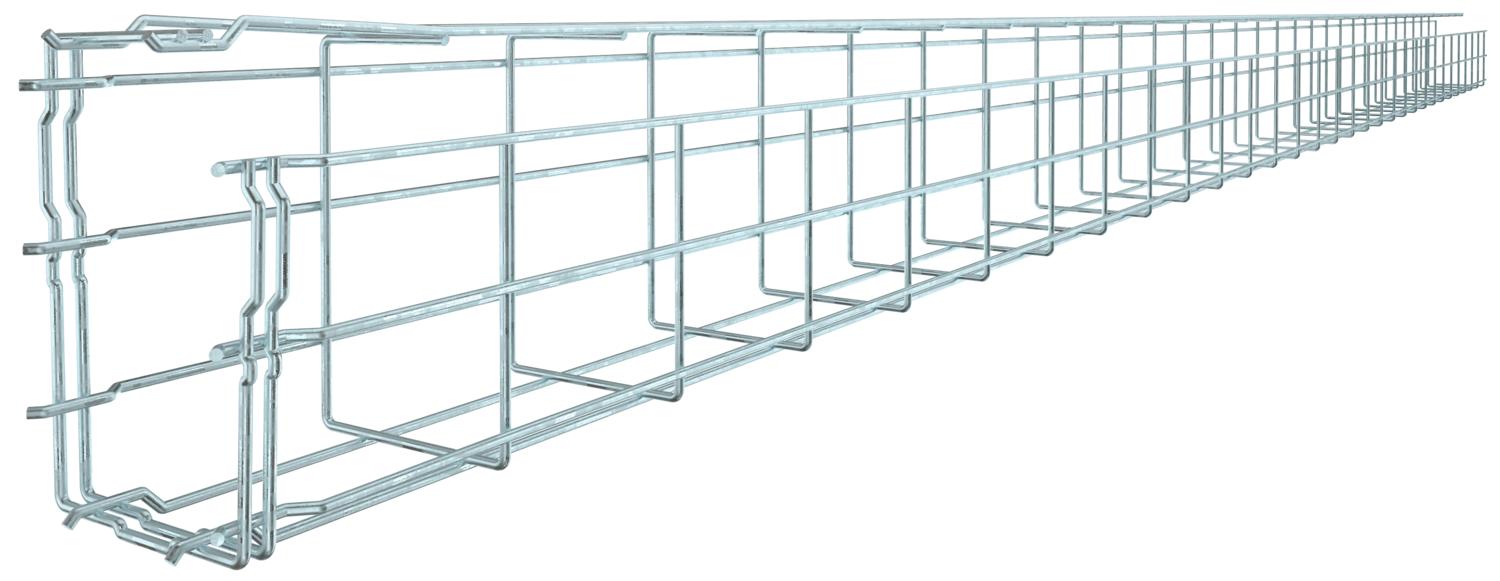

G vielinis lovelis „Magic®“ 150 FT
Art. Nr. 6005529 | EAN 4012195686422
- Prekės aprašymas
-
Prekės aprašymas
G formos vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos, įvairių šonų aukščių ir pločių. Tiesioginis montavimas ant sienos arba prie lubų. Skirtingų sistemų tipų apkrovos informaciją galima gauti pagal atskirą užklausą.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio 15 dB.
-
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 150x100x3000 Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas Naudingasis skerspjūvis 107 cm² Naudingasis skerspjūvis 10700 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius karštai cinkuotas Profilio forma G forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm Matmenys

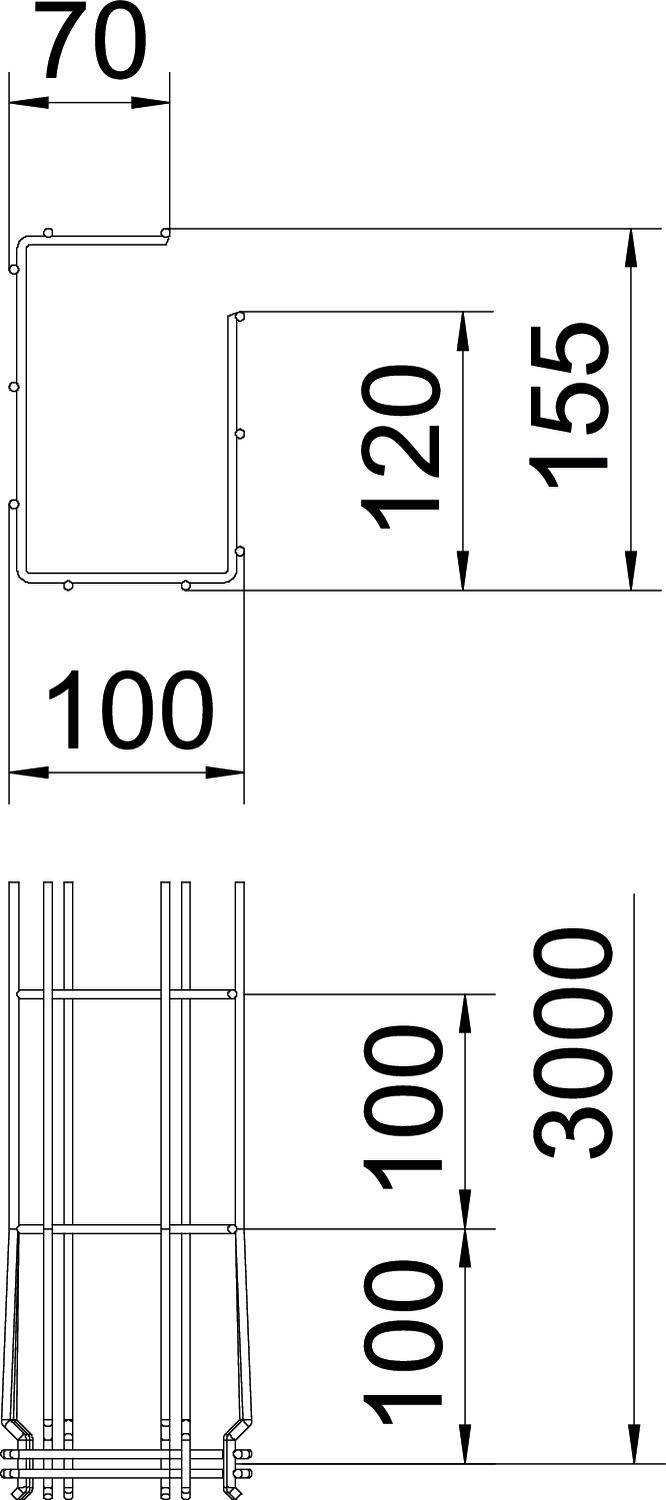

Aukštis 5,91 in Aukštis 150 mm Ilgis 3000 mm Matmuo A 120 mm Matmuo B 100 mm Matmuo C 68 mm Matmuo H 155 mm Plotis 100 mm Plotis 3,94 in Apkrovos
Atstumas tarp atramų 1,0 m 0,6 kN/m Atstumas tarp atramų 1,5 m 0,5 kN/m Atstumas tarp atramų 2,0 m 0,35 kN/m Atstumas tarp atramų 2,5 m 0,3 kN/m - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamasis sandūrų elementas FT
GSV 34 FT 6016634 20 Vienetas
Sieninis ir grindinis tvirtinimo elementas FT
WB GR FT 6017160 20 Vienetas - Atsisiuntimai
-
Duomenų lapas G-GRM 150 100 FT / 6005529 , 0.23MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija G-GRM 150 100 FT / 6005529 , 0.16MB , pdfREACH Atitikties deklaracija G-GRM 150 100 FT / 6005529 , 0.12MB , pdfRoHS Atitikties deklaracija G-GRM 150 100 FT / 6005529 , 0.12MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
