G vielinis lovelis „Magic®“ 150 G
Art. Nr. 6005544 | EAN 4012195686460
- Prekės aprašymas
-

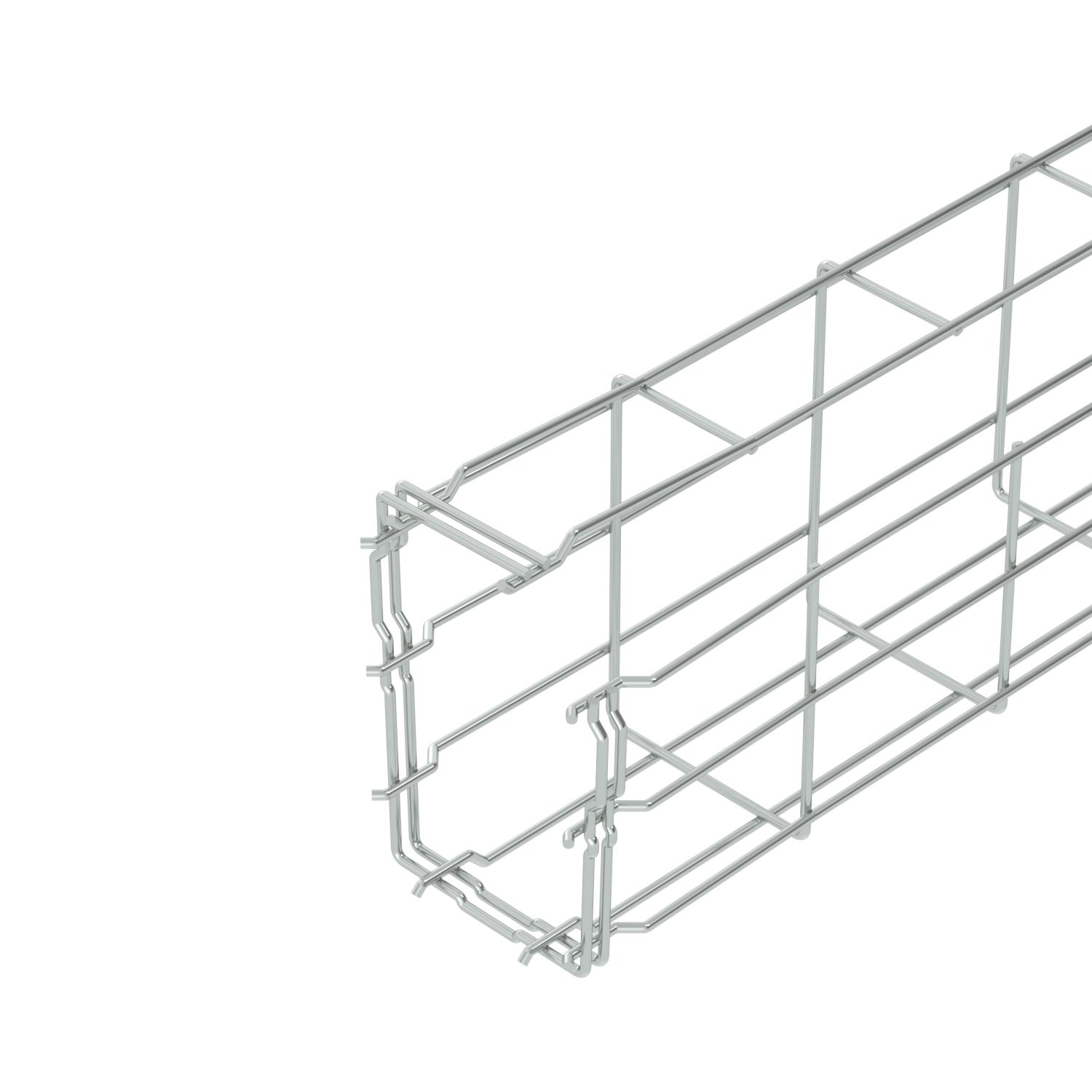

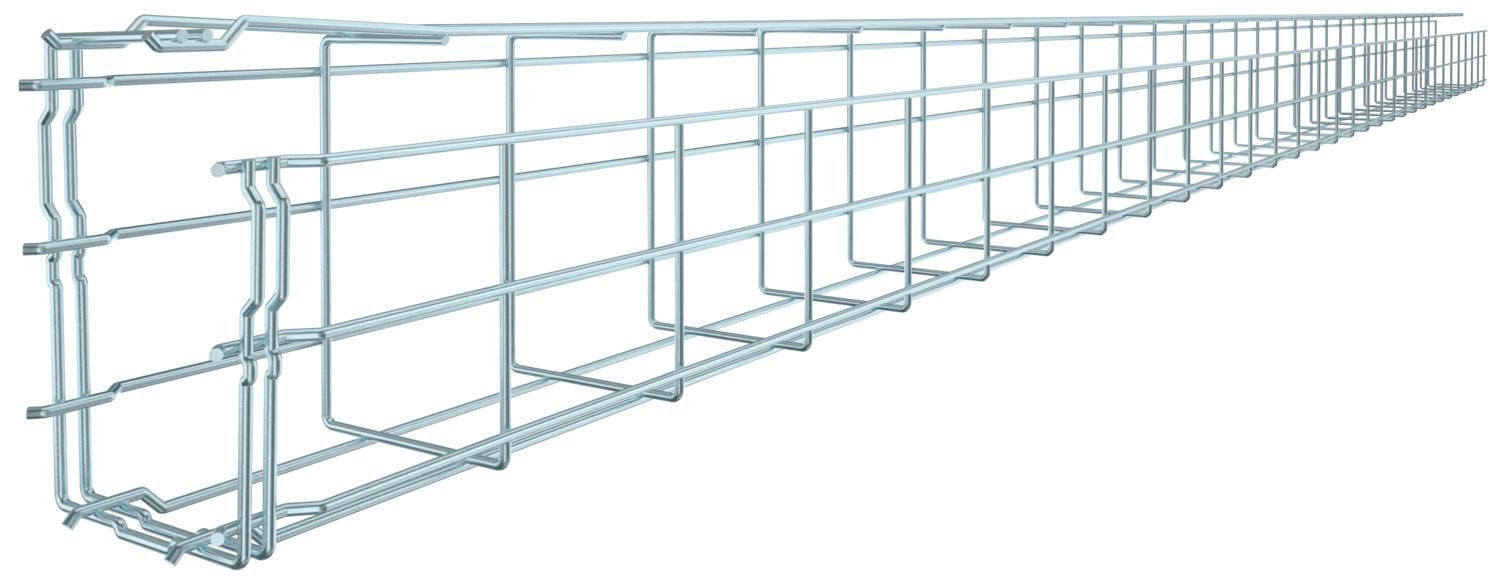

Prekės aprašymasG formos vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos, įvairių šonų aukščių ir pločių. Tiesioginis montavimas ant sienos arba prie lubų. Skirtingų sistemų tipų apkrovos informaciją galima gauti pagal atskirą užklausą.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio 15 dB.
-
- Techniniai duomenys
-
Techniniai duomenys

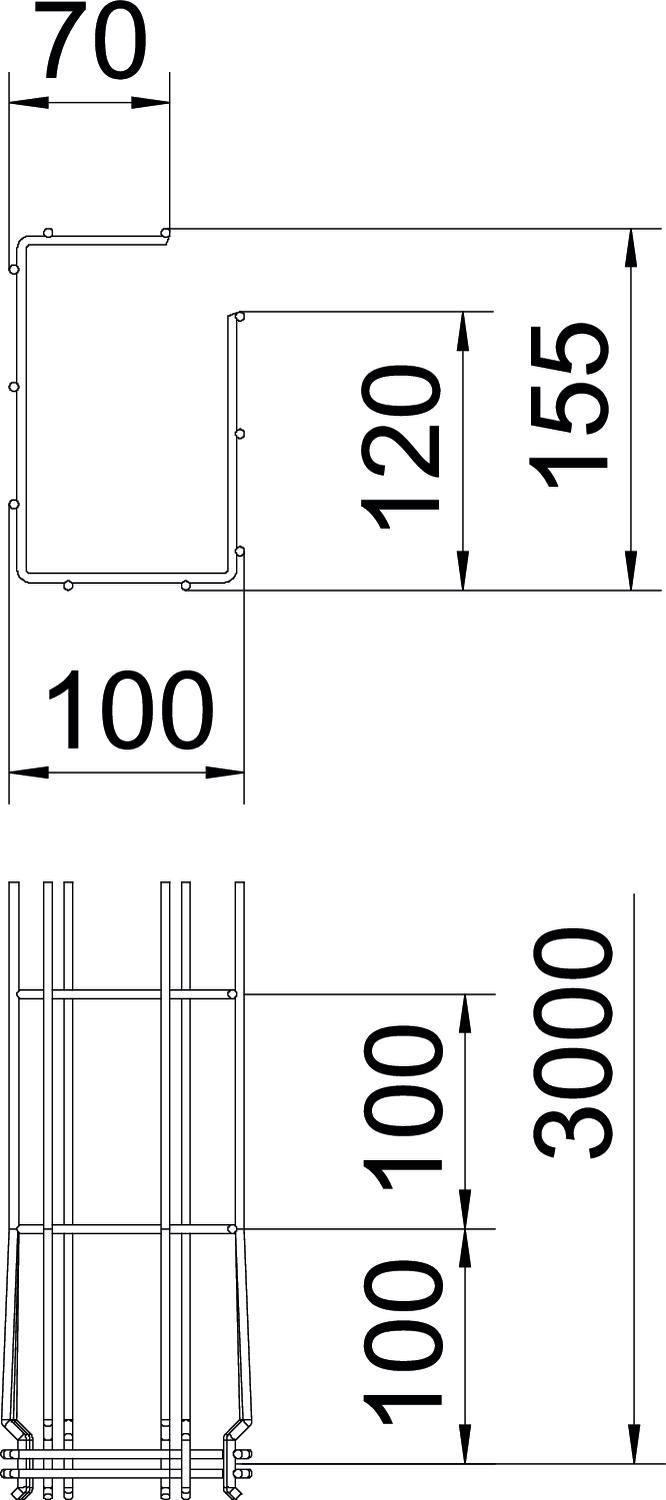

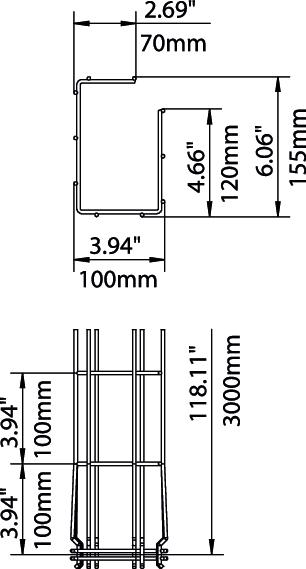

Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atstumas tarp atramų 1,0 m 0,6 kN/m Atstumas tarp atramų 1,5 m 0,5 kN/m Atstumas tarp atramų 2,0 m 0,35 kN/m Atstumas tarp atramų 2,5 m 0,3 kN/m Aukštis 150 mm Aukštis 5,91 in Bevaržčiai sujungimo elementai taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 2,374 kg CO₂e / 1 Metras Dydis 150x100x3000 Ilgis 3000 mm Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Matmuo A 120 mm Matmuo B 100 mm Matmuo C 68 mm Matmuo H 155 mm Medžiaga Plienas Naudingasis skerspjūvis 10700 mm² Naudingasis skerspjūvis 107 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius galvaniškai cinkuotas Plotis 100 mm Plotis 3,94 in Profilio forma G forma Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamasis sandūrų elementas FT
GSV 34 FT 6016634 20 Vienetas
Sieninis ir grindinis tvirtinimo elementas FT
WB GR FT 6017160 20 Vienetas - Atsisiuntimai
-
Duomenų lapas G-GRM 150 100 G / 6005544 , 0.23MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfES atitikties deklaracija G-GRM 150 100 G / 6005544 , 0.15MB , pdfREACH Atitikties deklaracija G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Atitikties deklaracija G-GRM 150 100 G / 6005544 , 0.12MB , pdfAplinkosaugos ataskaita Umweltproduktdeklaration (EPD) , 1.48MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
