G vielinis lovelis „Magic®“ 50 G
Art. Nr. 6005535 | EAN 4012195686439
- Prekės aprašymas
-
Prekės aprašymas

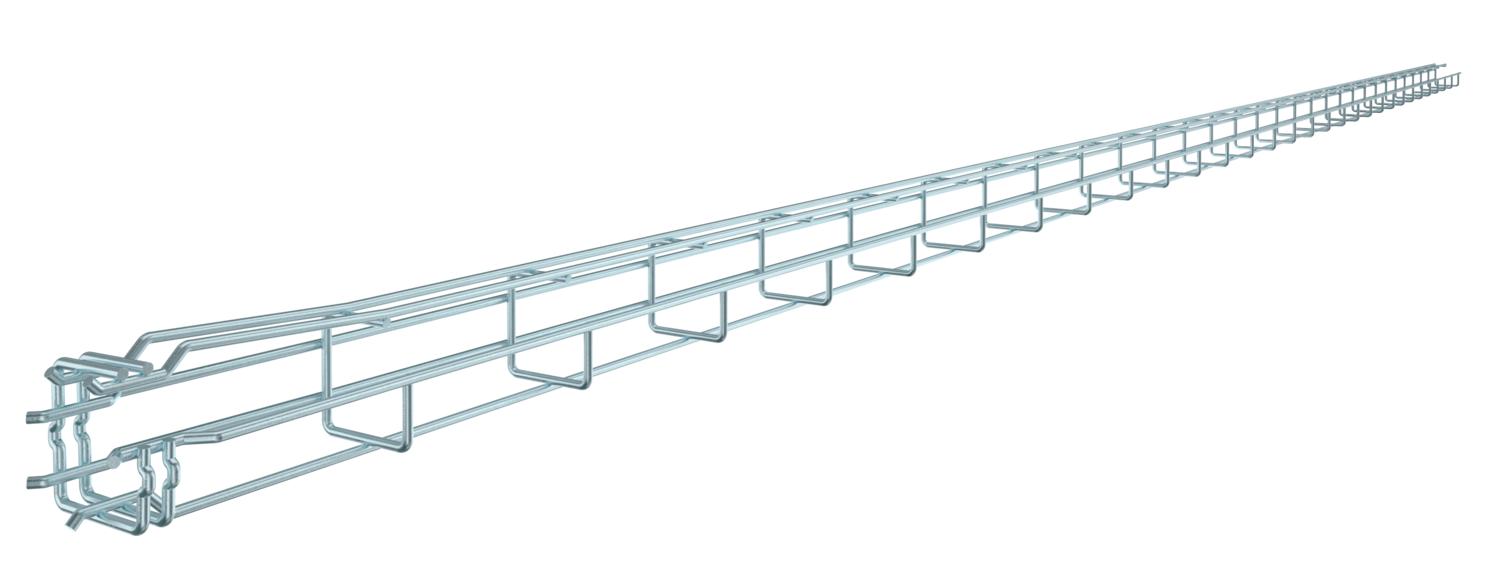

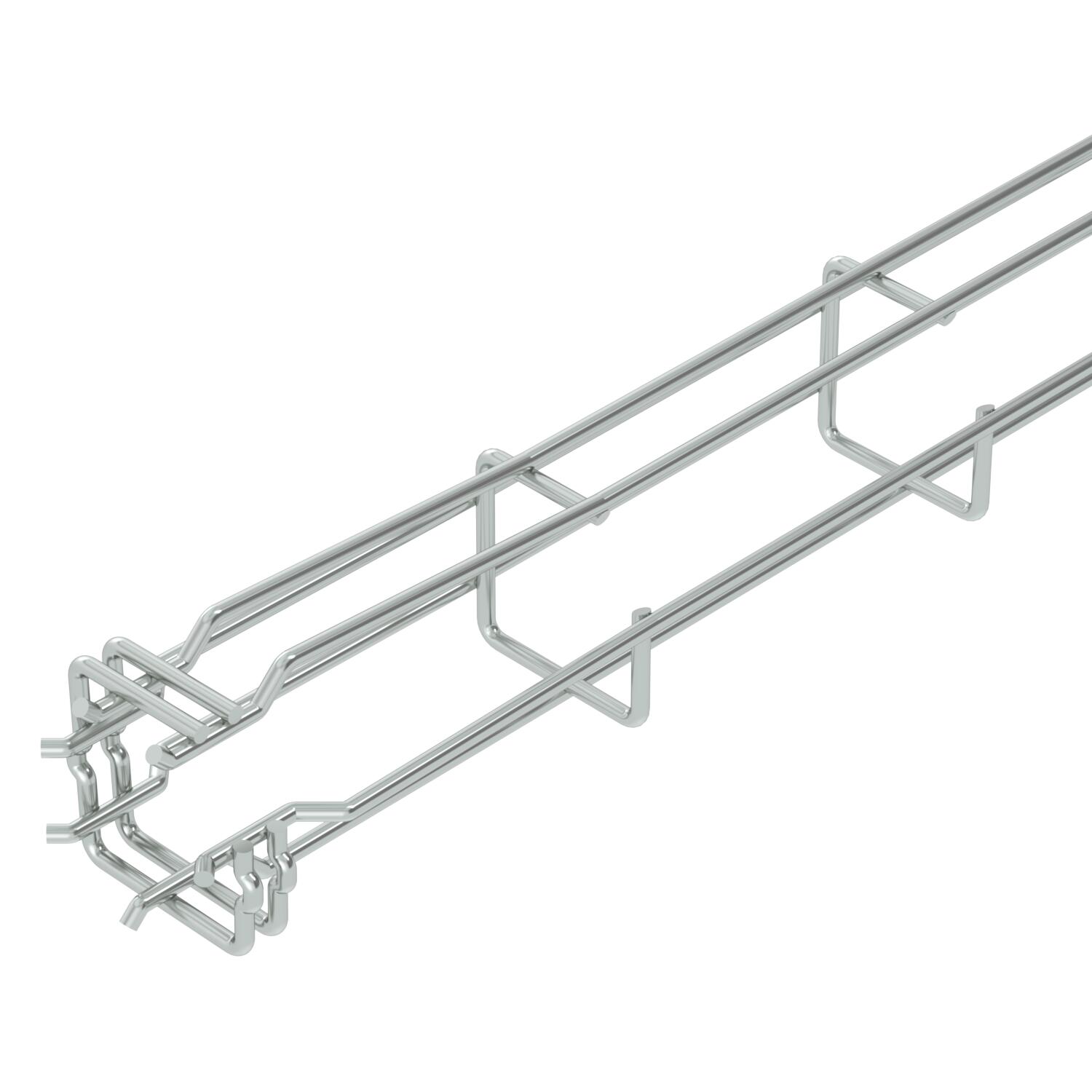

G formos vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos, įvairių šonų aukščių ir pločių. Tiesioginis montavimas ant sienos arba prie lubų. Skirtingų sistemų tipų apkrovos informaciją galima gauti pagal atskirą užklausą.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio 15 dB.
-
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 50x50x3000 Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas Naudingasis skerspjūvis 17 cm² Naudingasis skerspjūvis 1700 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius galvaniškai cinkuotas Profilio forma G forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm Matmenys

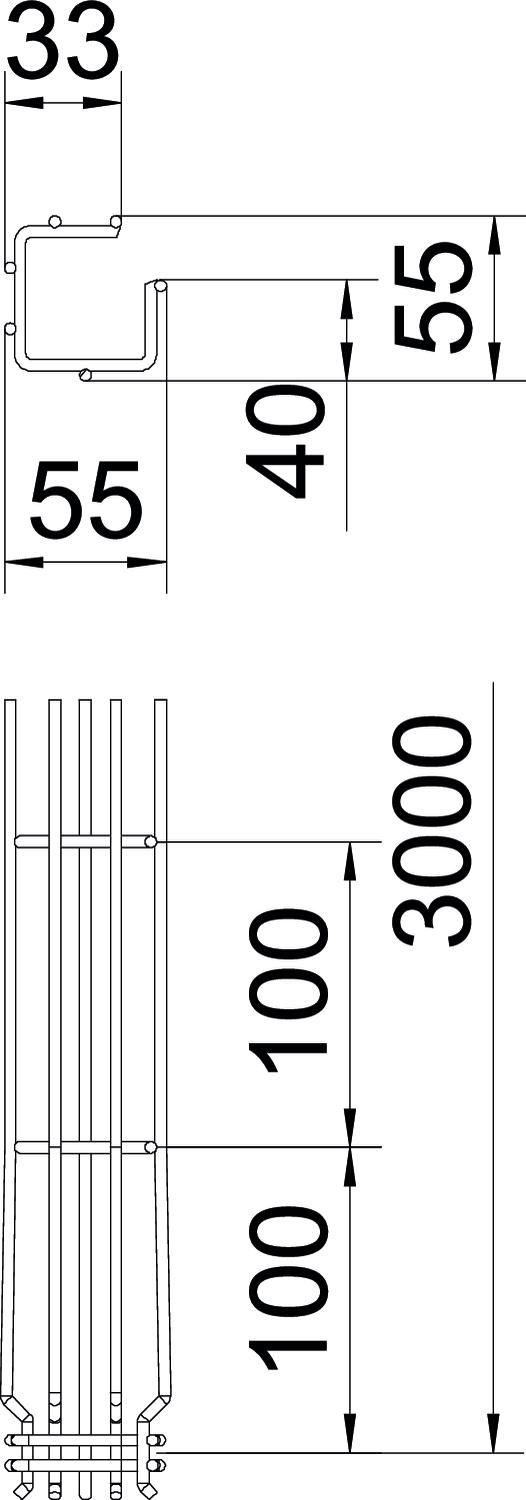

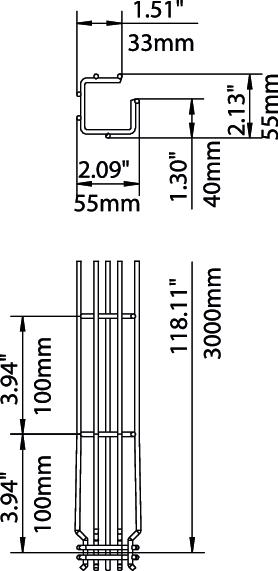

Aukštis 1,97 in Aukštis 50 mm Ilgis 3000 mm Matmuo A 38 mm Matmuo B 55 mm Matmuo C 33 mm Matmuo H 55 mm Plotis 50 mm Plotis 1,97 in - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamasis sandūrų elementas FT
GSV 34 FT 6016634 20 Vienetas
Sieninis ir grindinis tvirtinimo elementas FT
WB GR FT 6017160 20 Vienetas - Atsisiuntimai
-
