G vielinis lovelis „Magic®“ 75 A2
Art. Nr. 6005553 | EAN 4012195686484
- Prekės aprašymas
-
Prekės aprašymas

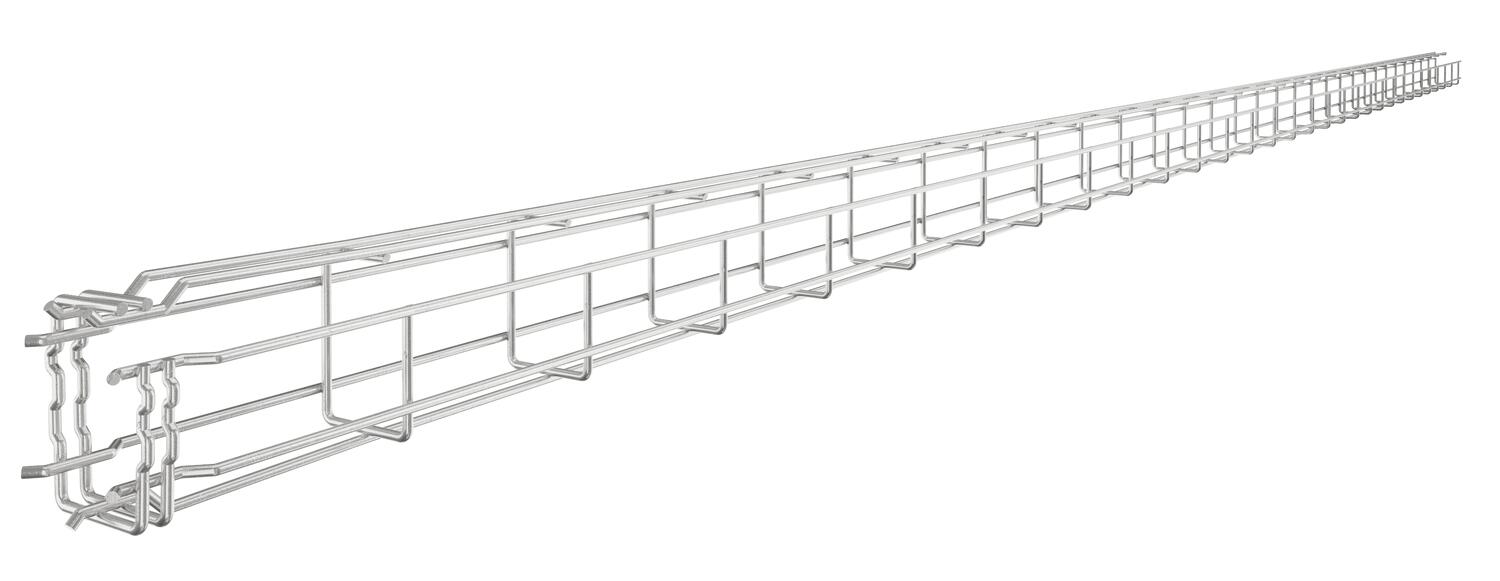

G formos vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos, įvairių šonų aukščių ir pločių. Tiesioginis montavimas ant sienos arba prie lubų. Skirtingų sistemų tipų apkrovos informaciją galima gauti pagal atskirą užklausą.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio 15 dB.
-
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 75x50x3000 Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas, nerūdijantis, 1.4301 Naudingasis skerspjūvis 22 cm² Naudingasis skerspjūvis 2200 mm² Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Profilio forma G forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm Matmenys

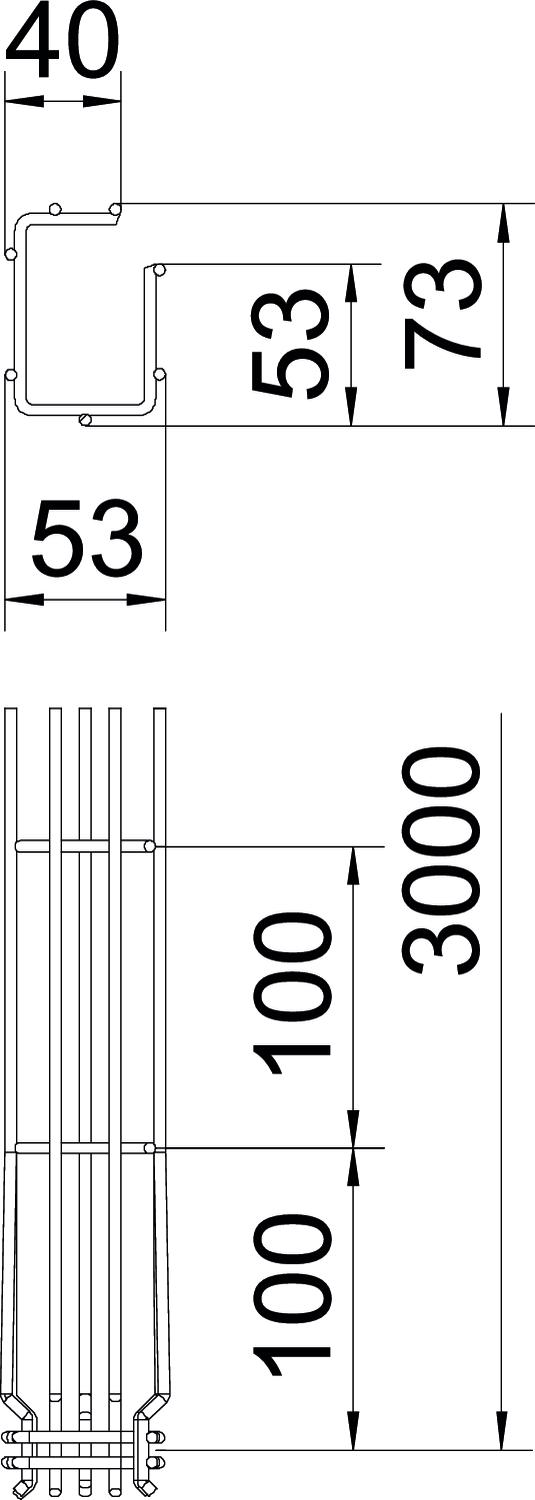

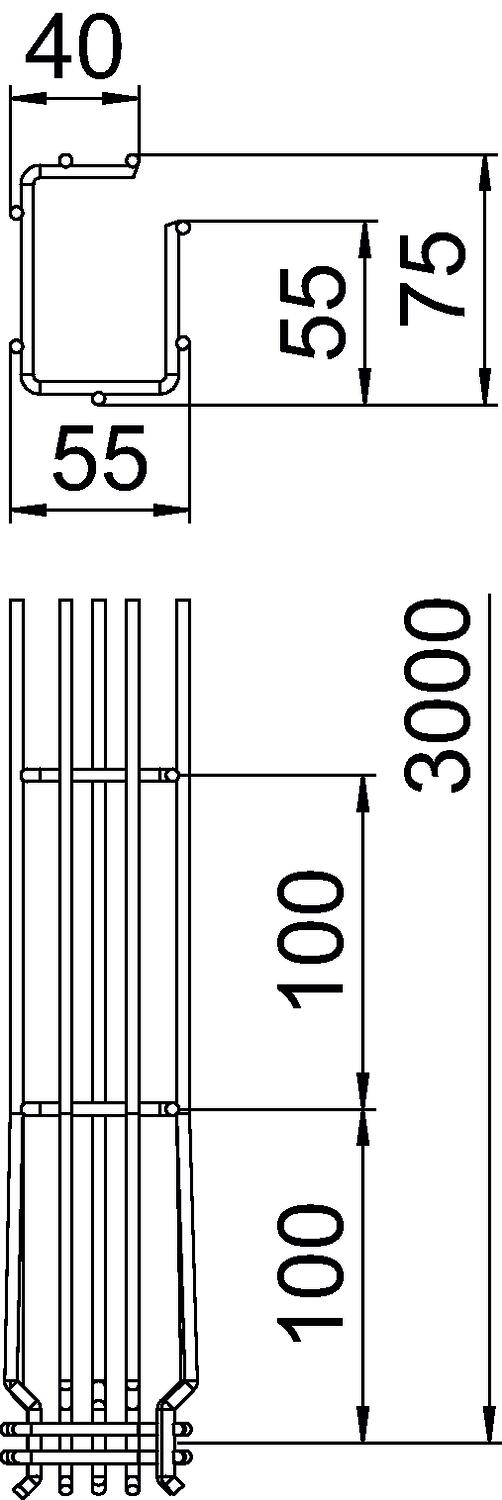

Aukštis 75 mm Aukštis 2,95 in Ilgis 3000 mm Matmuo A 53 mm Matmuo B 53 mm Matmuo C 38 mm Matmuo H 73 mm Plotis 1,97 in Plotis 50 mm - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamasis elementas A2
GSV 34 A2 6016642 20 Vienetas
Sieninis ir grindinis tvirtinimo elementas A4
WB GR A4 6017164 20 Vienetas - Atsisiuntimai
-
Duomenų lapas G-GRM 75 50 A2 / 6005553 , 0.26MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija G-GRM 75 50 A2 / 6005553 , 0.16MB , pdfREACH Atitikties deklaracija G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfRoHS Atitikties deklaracija G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
