G vielinis lovelis „Magic®“ 75 G
Art. Nr. 6005538 | EAN 4012195686446
- Prekės aprašymas
-
Prekės aprašymas

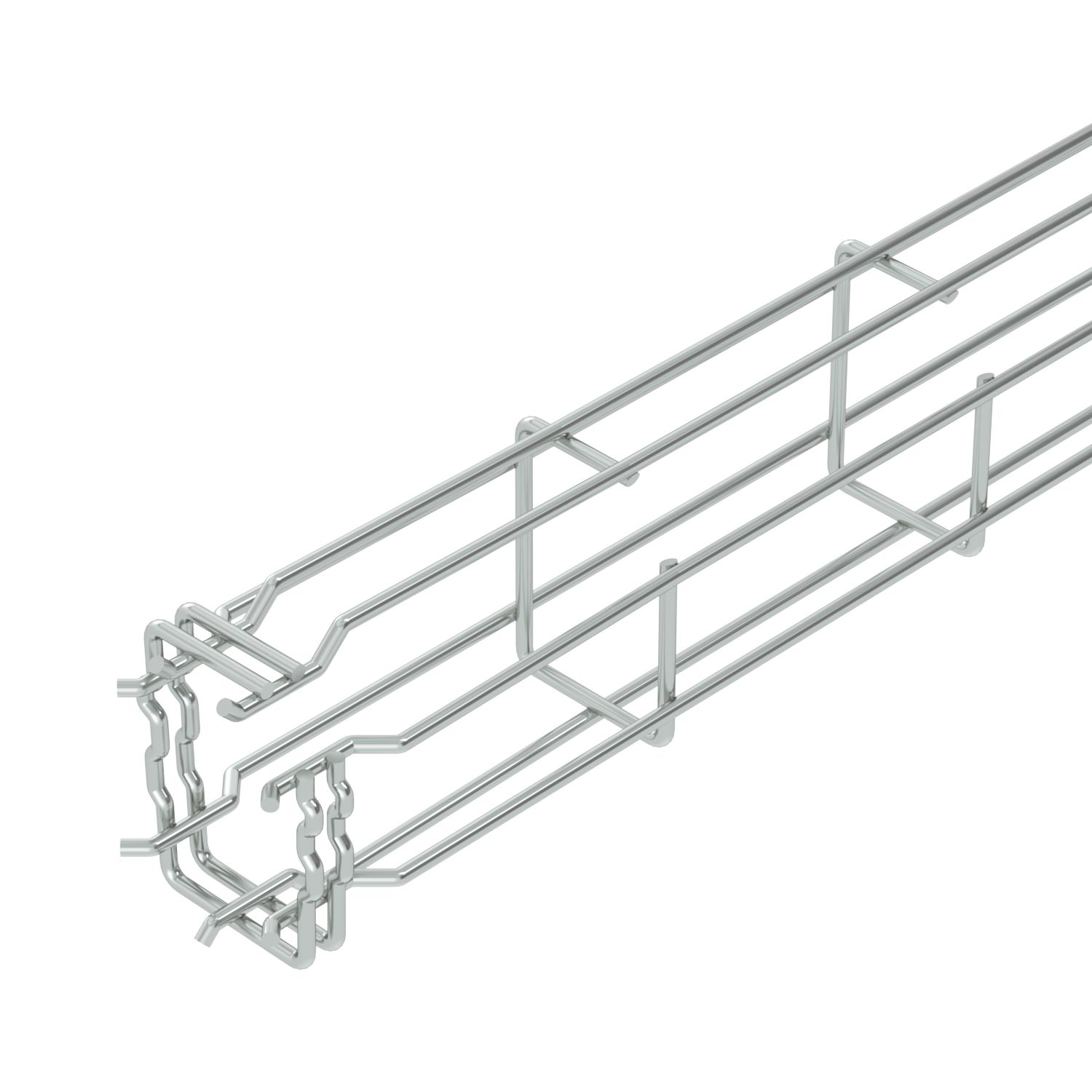

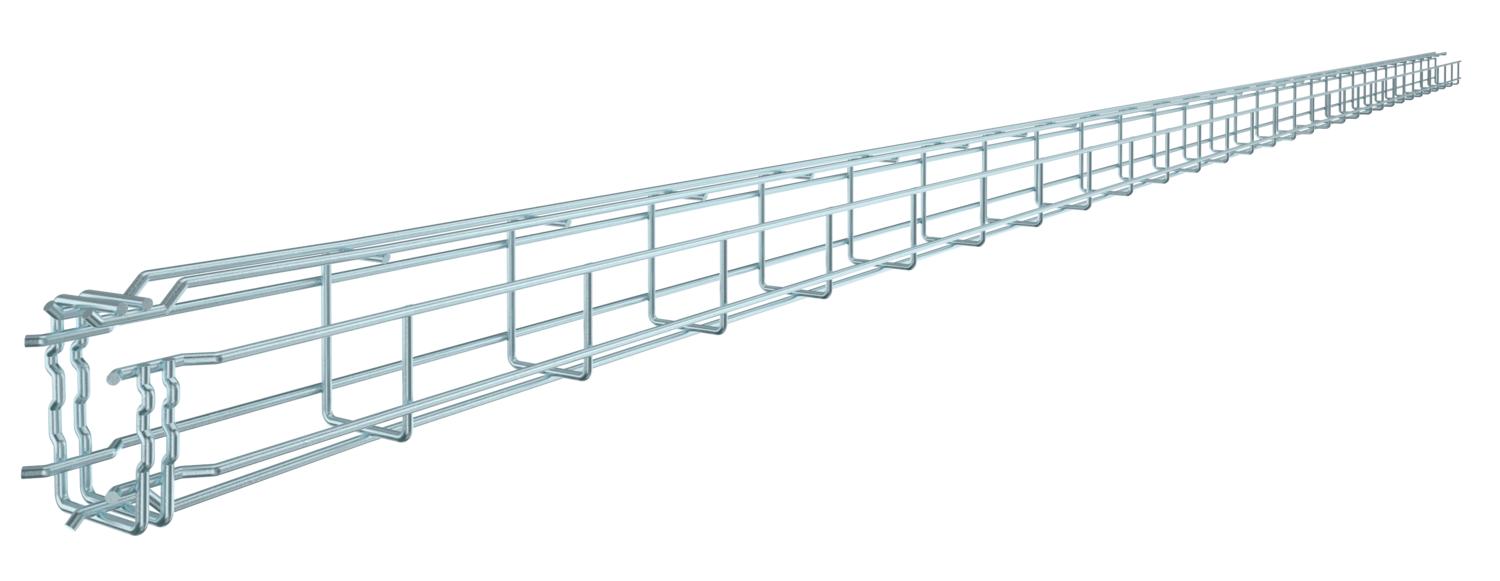

G formos vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos, įvairių šonų aukščių ir pločių. Tiesioginis montavimas ant sienos arba prie lubų. Skirtingų sistemų tipų apkrovos informaciją galima gauti pagal atskirą užklausą.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio 15 dB.
-
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 75x50x3000 Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas Naudingasis skerspjūvis 22 cm² Naudingasis skerspjūvis 2200 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius galvaniškai cinkuotas Profilio forma G forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm Matmenys

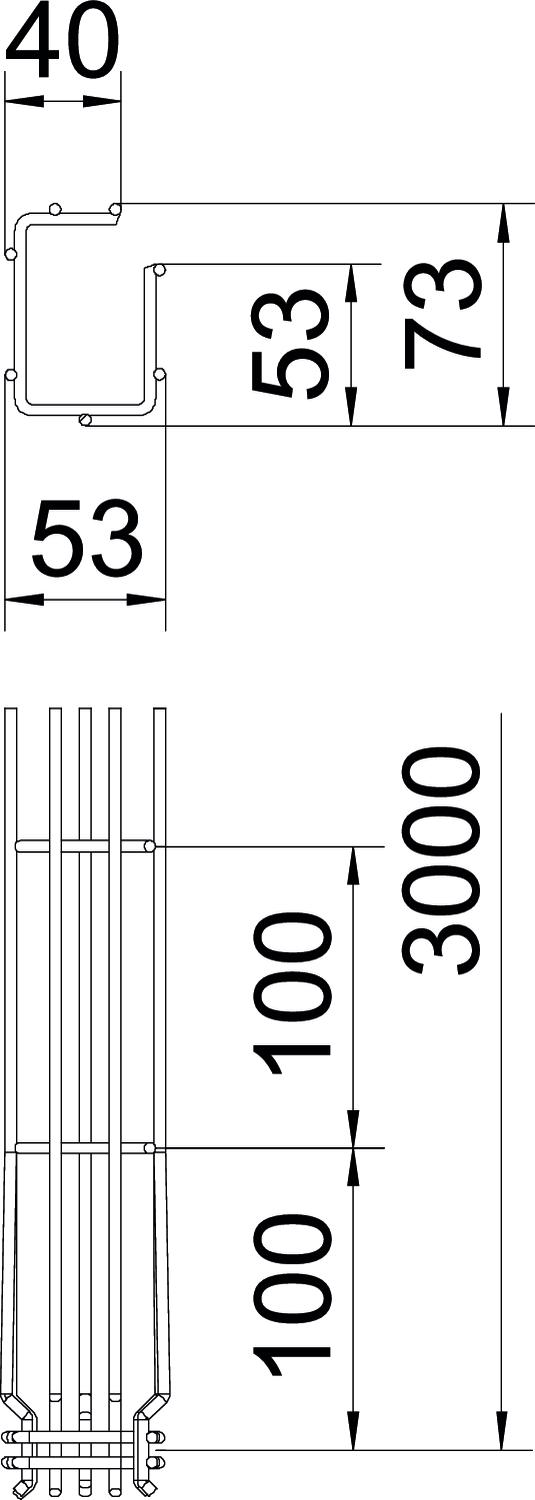

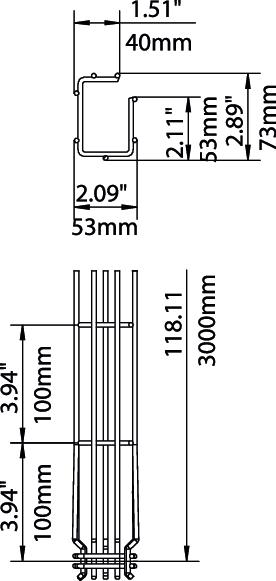

Aukštis 2,95 in Aukštis 75 mm Ilgis 3000 mm Matmuo A 53 mm Matmuo B 53 mm Matmuo C 38 mm Matmuo H 73 mm Plotis 50 mm Plotis 1,97 in - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

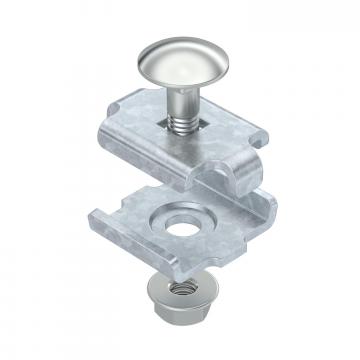

Jungiamasis sandūrų elementas FT
GSV 34 FT 6016634 20 Vienetas

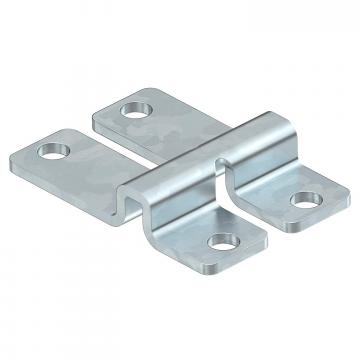

Sieninis ir grindinis tvirtinimo elementas FT
WB GR FT 6017160 20 Vienetas - Atsisiuntimai
-
Duomenų lapas G-GRM 75 50 G / 6005538 , 0.22MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija G-GRM 75 50 G / 6005538 , 0.16MB , pdfREACH Atitikties deklaracija G-GRM 75 50 G / 6005538 , 0.12MB , pdfRoHS Atitikties deklaracija G-GRM 75 50 G / 6005538 , 0.12MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
