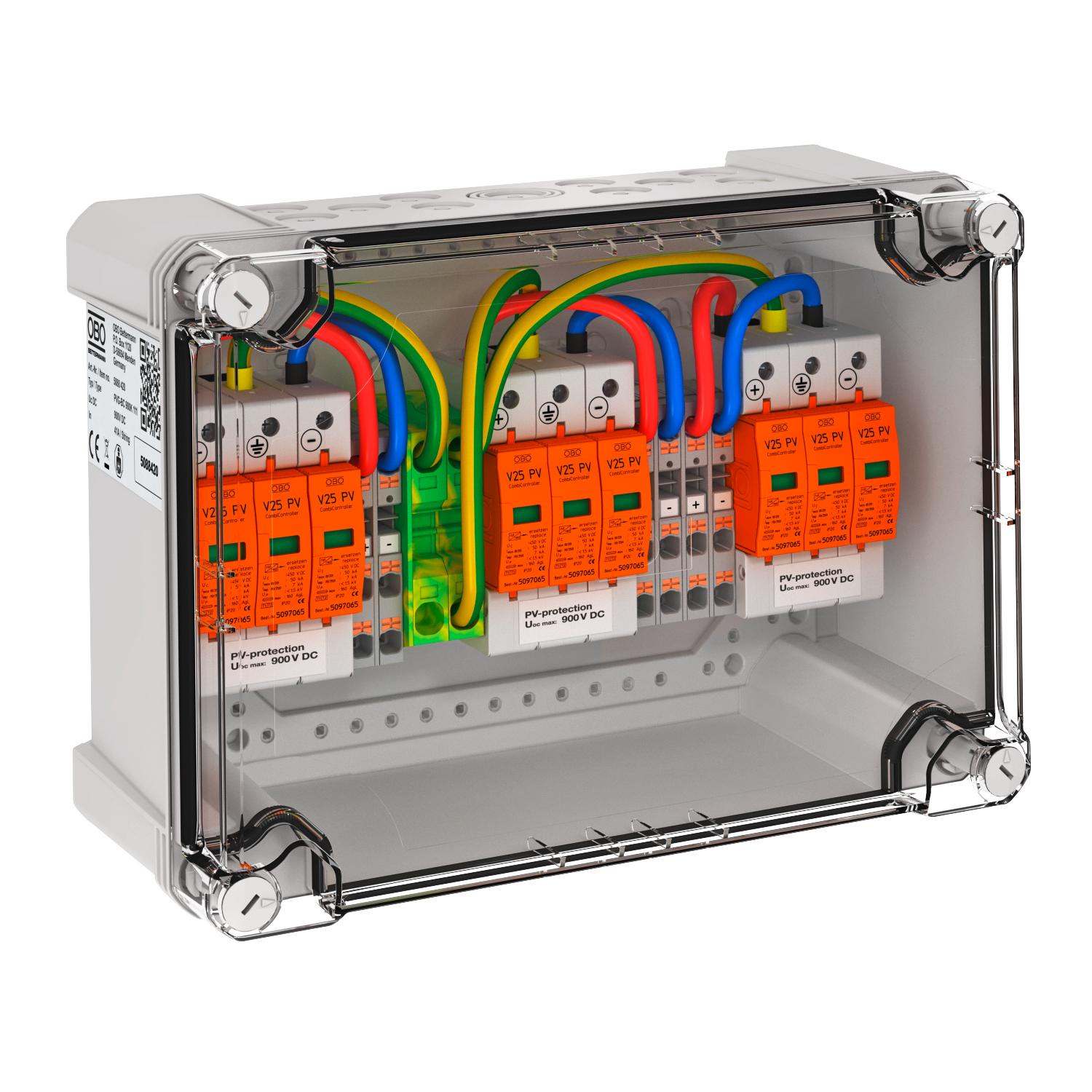

Generatoriaus paskirstymo dėžutė, tipas 1+2, 3 x 1 laidui IP67

Generatoriaus paskirstymo dėžutė, tipas 1+2, 3 x 1 laidui

Art. Nr. 5088420 | EAN 4012197365103

Art. Nr. / Tipas	5088420 / PVG-BC 900K 111

Apsaugos rūšis	IP67

Prekės aprašymas

Prekės aprašymas

Generatoriaus paskirstymo dėžutė, tipas 1 + 2, skirta fotovoltinėms sistemoms, 3 x 1 laidui prijungti. Inverterio DC apsaugai.

• Varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 3,0 kV (Uoc maks. = 900 V DC)
• Trijuose apsaugos prietaisuose iš anksto įrengti 2 gnybtai iki 6 mm², iki 41 A DC vienam gnybtui
• Iš anksto sumontuota polikarbonato korpuse (IP66), atsparus UV spinduliams norint naudoti lauke, su kabelių priveržimo rinkiniu ir slėgio išlyginimo elementu

Jei yra grėsmė, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų priemonių!

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
2 tipo patikros klasė	taip
3 tipo patikros klasė	ne
Anschlussart Generatoranschlusskasten	Push-in terminal
Apsaugos rūšis	IP67

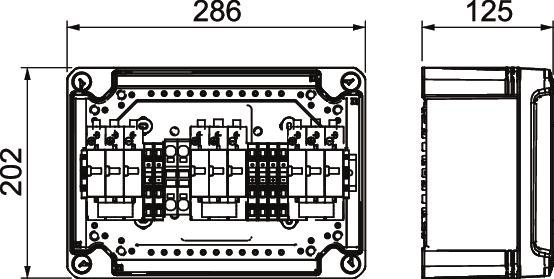

Aukštis	202 mm
Didžiausia ilgalaikė įtampa DC	900 V
Dydis	900V DC
Entries per MPPT	1
Exits per MPPT	1
Gylis	125 mm
Įėjimų skaičius	1
Įrengtas atjungiamasis skyriklis	ne
Išvadas	For 3 MPPT and with push-in terminal
Įvado tipas	Sandariklis
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kabelių įvadų skaičius	12
Korpuso medžiaga	PC
LPZ	0→2
Maks. darbinė temperatūra	60 °C
Maks. Įėjimo srovė vienai vijai	41 A
Maks. Išėjimo srovė	41 A
Maks. laidų skersmuo, lankstus (plonagyslis)	10 AWG
Maks. laidų skersmuo, lankstus (plonagyslis)	6 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	8 AWG

Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Maks. naudojimo temperatūros diapazonas	65 °C
Maks. Nuolatinės srovės įėjimo įtampa	900 V
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Min. darbinė temperatūra	-25 °C
Min. laidų skersmuo, lankstus (plonagyslis)	0,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis)	21 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	0,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	21 AWG
Min. naudojimo temperatūros diapazonas	-25 °C
Montavimo būdas	sumontuota korpuse
Number of MPPTs	3
Plotis	286 mm
Saugos laipsnis IK kodas	IK08
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vijų įėjimų skaičius	1
Žaibo išlydžio srovė (10/350 μs)	7 kA
