Generatoriaus paskirstymo dėžutė, tipas 2, 2 x 1 laidui IP67

Generatoriaus paskirstymo dėžutė, tipas 2, 2 x 1 laidui

Art. Nr. 5088415 | EAN 4012197365042

Art. Nr. / Tipas	5088415 / PVG-C1000K 110

Apsaugos rūšis	IP67

Prekės aprašymas

Prekės aprašymas

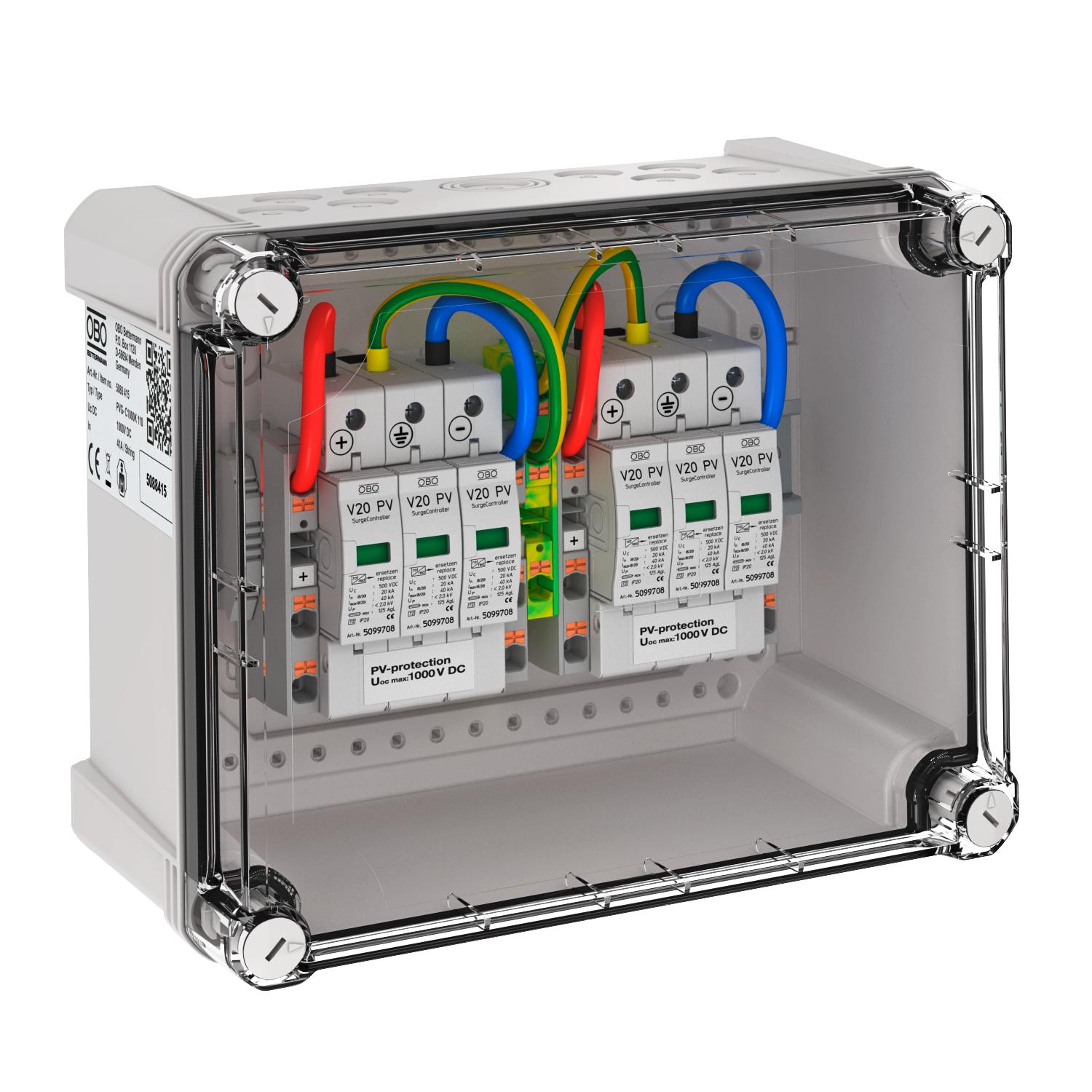

Generatoriaus paskirstymo dėžutė, tipas 2, skirta fotovoltinėms sistemoms, 2 x 1 laidui prijungti. Inverterio DC apsaugai.

• Varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 4,0 kV (Uoc maks. = 1000 V DC)
• Dviejuose apsaugos prietaisuose iš anksto įrengti 2 gnybtai iki 6 mm², iki 41 A DC vienam gnybtui
• Iš anksto sumontuota polikarbonato korpuse (IP66), atsparus UV spinduliams norint naudoti lauke, su kabelių priveržimo rinkiniu ir slėgio išlyginimo elementu

Jei yra grėsmė, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų priemonių!

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	ne
2 tipo patikros klasė	taip
3 tipo patikros klasė	ne
Apsaugos rūšis	IP67
Didžiausia ilgalaikė įtampa DC	1000
Dydis	1000V DC
Entries per MPPT	1
Exits per MPPT	1

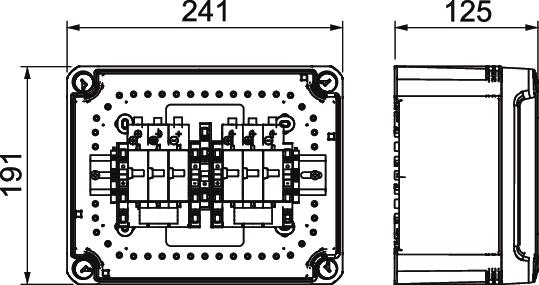

Gylis	125 mm
Įėjimų skaičius	1
Įrengtas atjungiamasis skyriklis	ne
Išvadas	2 MMPT ir su įspaudžiamais gnybtais
Įvado tipas	Sandariklis
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kabelių įvadų skaičius	8
Korpuso medžiaga	PC
LPZ	1→2
Maks. darbinė temperatūra	60 °C
Maks. Įėjimo srovė vienai vijai	41 A
Maks. Išėjimo srovė	41 A
Maks. laidų skersmuo, lankstus (plonagyslis)	6 mm²
Maks. laidų skersmuo, lankstus (plonagyslis)	10 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²

Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	8 AWG
Maks. naudojimo temperatūros diapazonas	65 °C
Maks. Nuolatinės srovės įėjimo įtampa	1000 V
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-25 °C
Min. laidų skersmuo, lankstus (plonagyslis)	0,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis)	21 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	21 AWG
Min. naudojimo temperatūros diapazonas	-25 °C
Montavimo būdas	sumontuota korpuse
Number of MPPTs	2
Saugos laipsnis IK kodas	IK08
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vijų įėjimų skaičius	1
