Grindinis liukas GES6
Art. Nr. 7405321 | EAN 4012195883616
- Prekės aprašymas
-

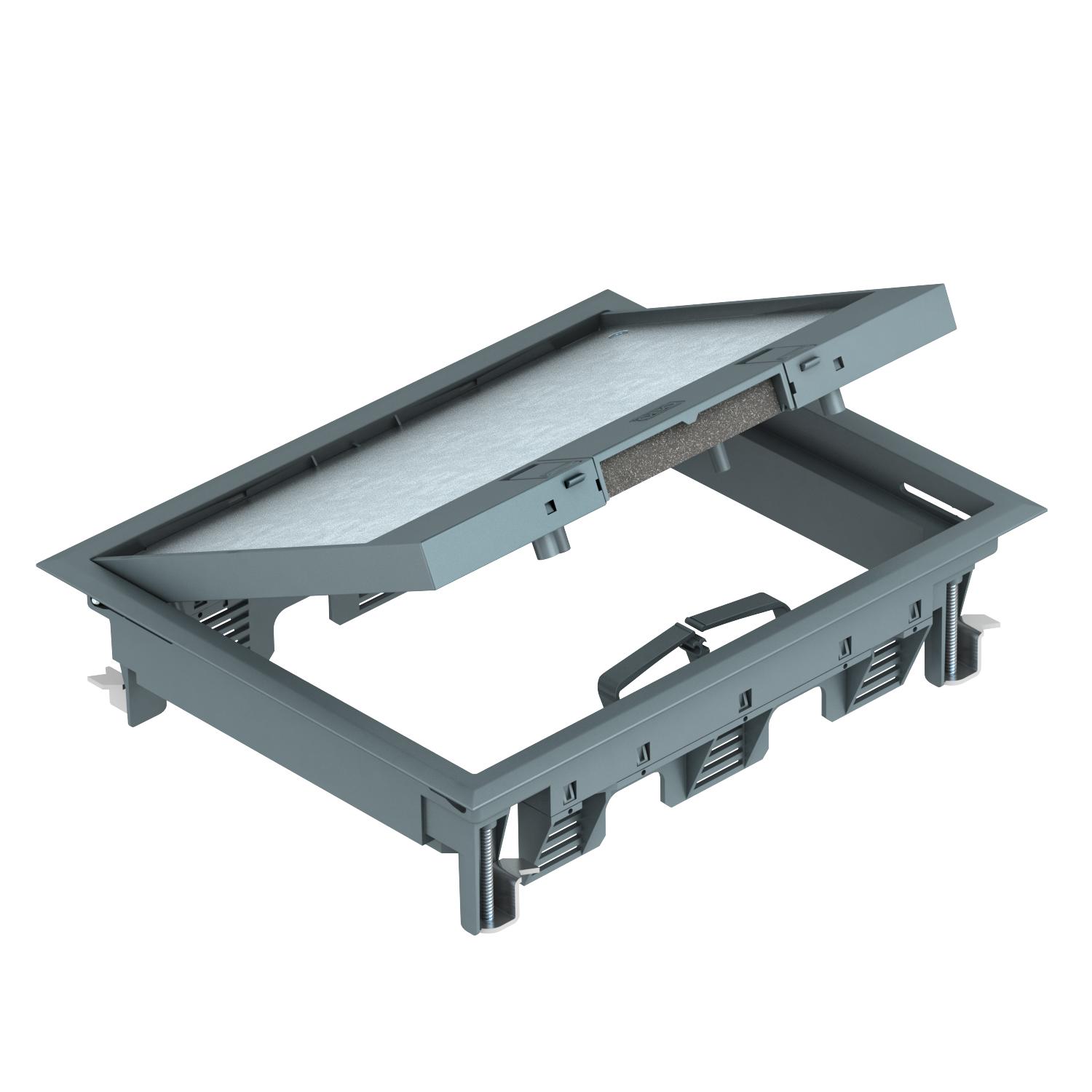

Prekės aprašymasGrindinis liukas, skirtas iki 9 vnt. „Modul 45“ prietaisų su 3 universaliais laikikliais UT3, naudojamas kanalinėje sistemoje ir grindyse.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 8 arba 10 mm.
Grindinis liukas su fiksatoriumi, trijų sekcijų, skirtas įmontuoti montavimo laikikliui MT6. Galima sumontuoti 3 APMT2 tipo plokštes.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 8 arba 10 mm.
-
- Techniniai duomenys
-
Techniniai duomenys

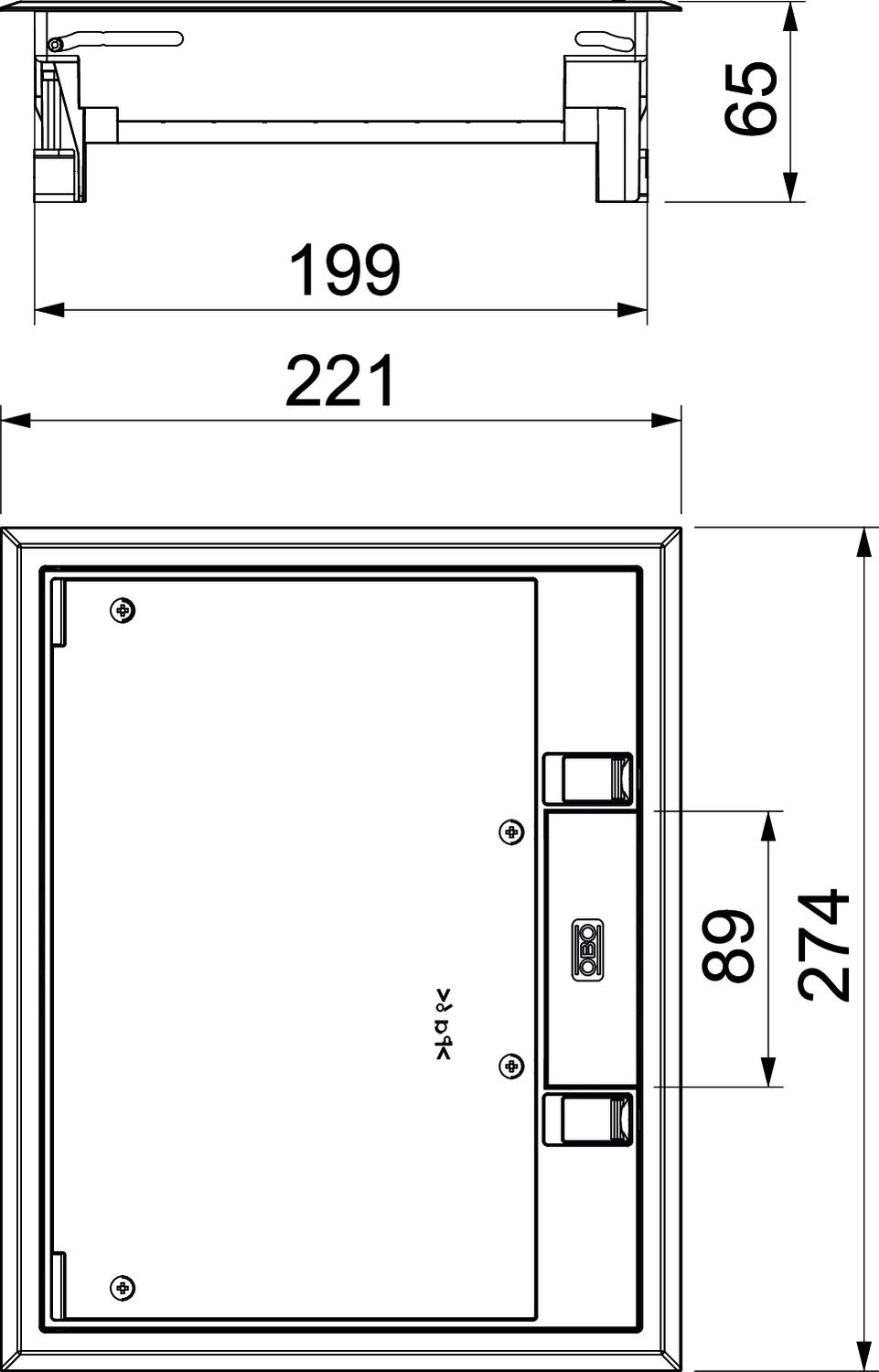

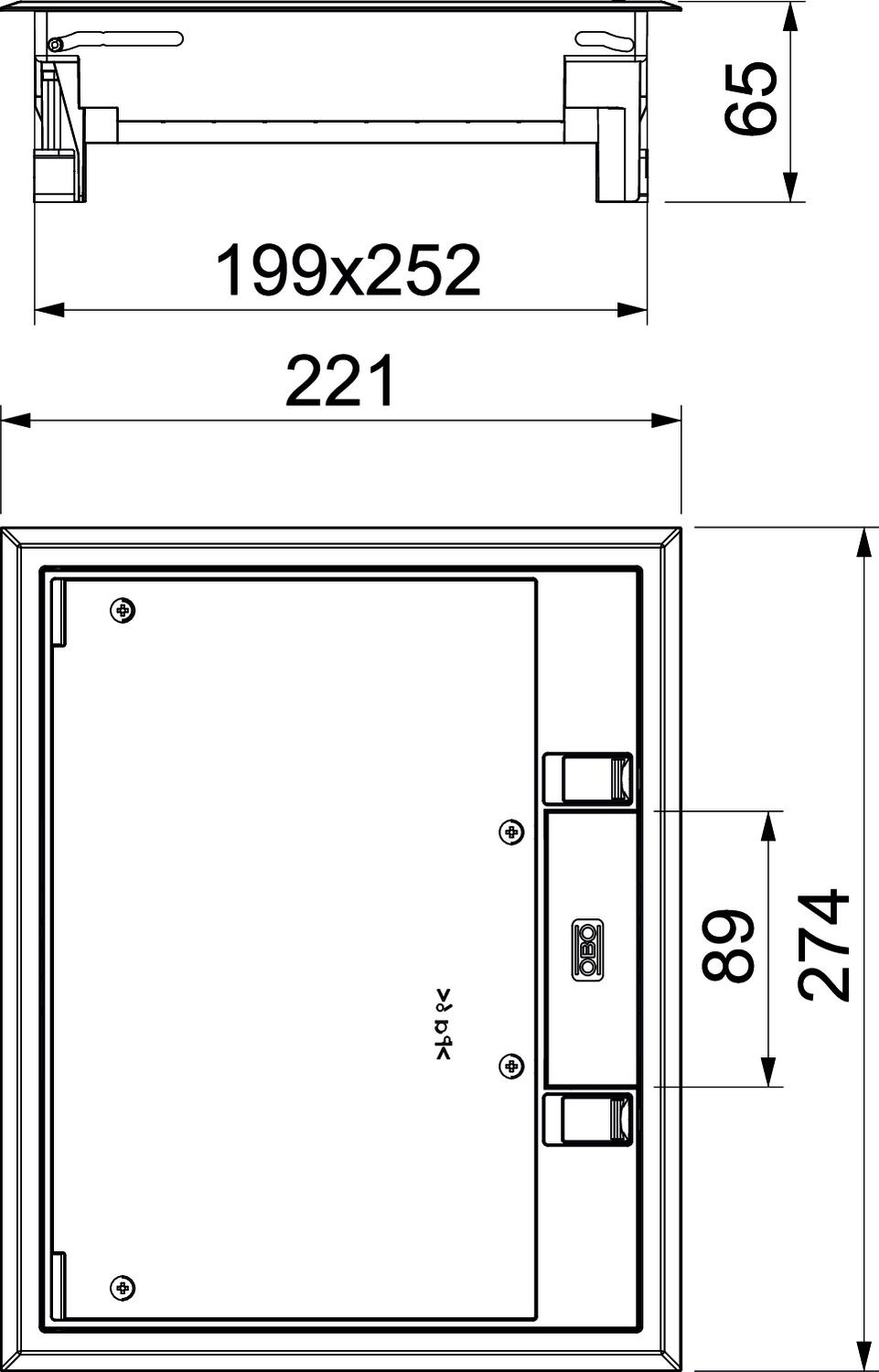

Atidarymo mechanizmas Fiksatorius Aukštis 65 mm Dydis 274x221x66 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Ilgis 221 mm Įmontavimo gylis 73 mm Įmontavimo sistemos tipas UT3 Įmontuojamų prietaisų skaičius 9 Išorės ilgio matmuo 221 mm Išorės pločio matmuo 274 mm Išvadas stačiakampis Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Matmuo h 73 mm Medžiaga Poliamidas Min. grindų aukštis 73 mm Min. monolitinių grindų aukštis 73 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 274 mm Prietaisų dėžučių vardinis dydis 6 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK08 Spalva geležies pilkumo; RAL 7011 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 3 000 N Vertikali apkrova, mažas plotas iki 2 000 N Vidaus ilgio matmuo 201 mm Vidaus pločio matmuo 253 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas - Atsisiuntimai
-
