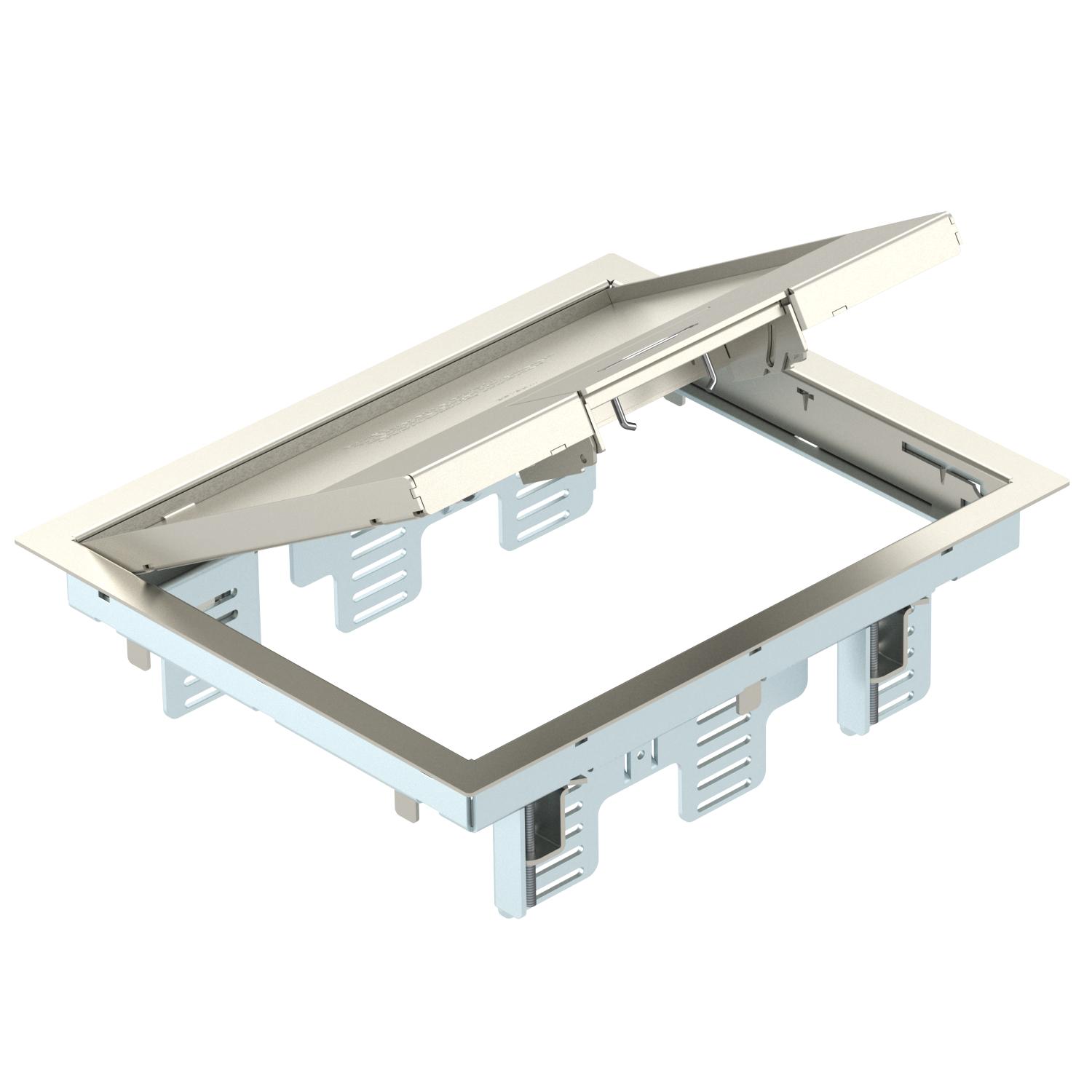

Grindinis liukas GES6M-2 su rankena
Art. Nr. 7405299 | EAN 4012196028733
- Prekės aprašymas
-
Prekės aprašymasGrindinis liukas su laikiklio apkaba iki 9 „Modul 45“ autonomiškų prietaisų 3 universaliuose laikikliuose UT3, naudojamas kanalų sistemose ir sistemos grindyse vidaus patalpose.
Fiksavimo laikiklis iš cinkuoto lakštinio plieno. Grindų dangos storis yra 5 mm, esant poreikiui, galima pritaikyti iki 10 mm.
Grindinis liukas su atverčiamu dangčiu, 3 sekcijų, skirtas įmontuoti montavimo laikiklį MT6. Galima sumontuoti 3 APMT2 tipo plokštes.
-
- Techniniai duomenys
-
Techniniai duomenys

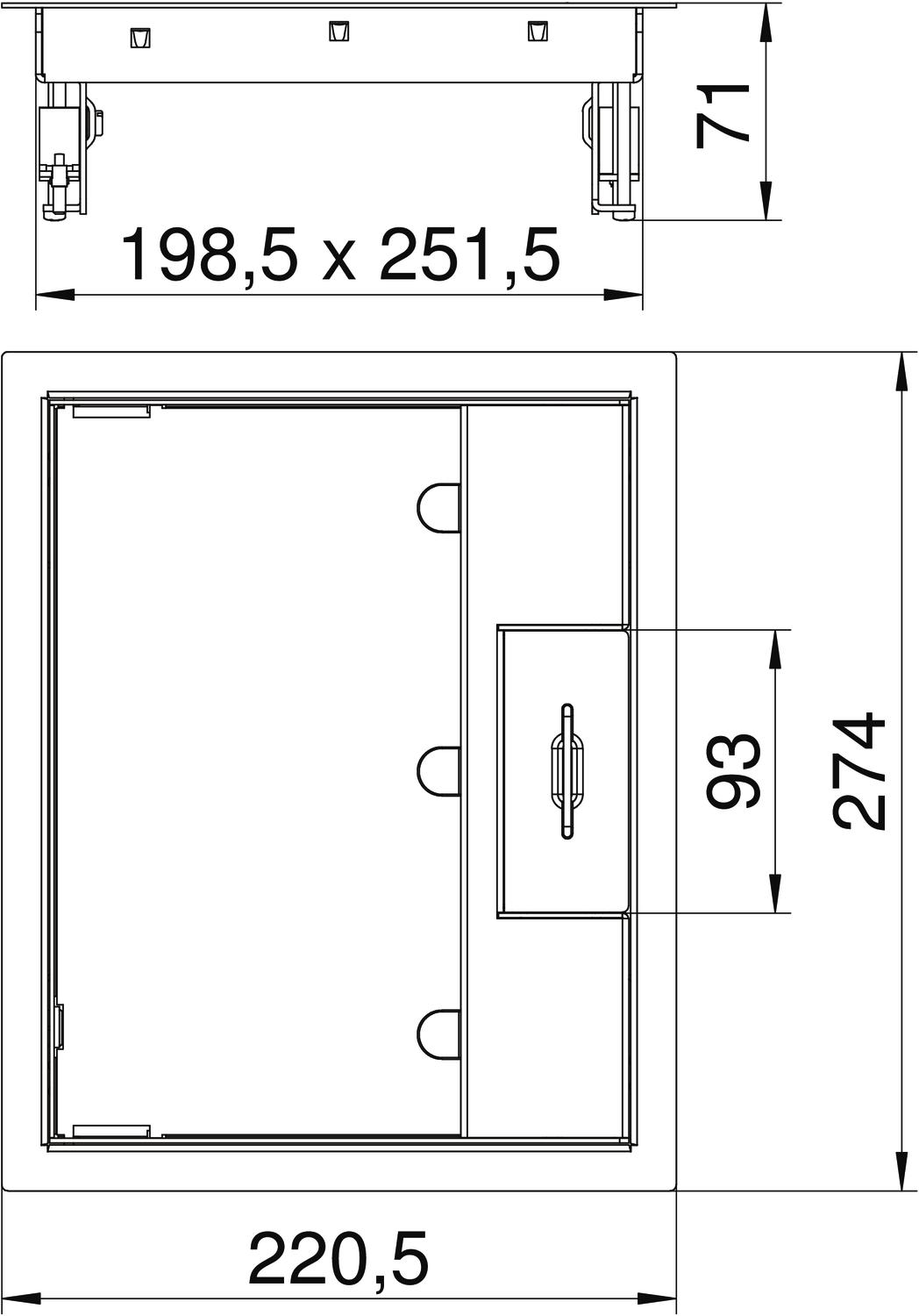

Atidarymo mechanizmas Rankenos juosta Dydis 274x221x70 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Ilgis 274 mm Įmontavimo gylis 78 mm Įmontavimo sistemos tipas MT3 / GB2 Įmontuojamų prietaisų skaičius 9 Išorės ilgio matmuo 274 mm Išorės pločio matmuo 220,5 mm Išvadas stačiakampis Laido išvado tipas Atverčiamas kabelio išvadas Medžiaga Plienas, nerūdijantis, 1.4301 Min. grindų aukštis 78 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 220,5 mm Prietaisų dėžučių vardinis dydis 6 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK10 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 253 mm Vidaus pločio matmuo 200 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas - Atsisiuntimai
-
Duomenų lapas GES6M-2 10U / 7405299 , 0.26MB , pdfES atitikties deklaracija GES6M-2 10U / 7405299 , 0.15MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GES , 0.12MB , pdfMontavimo instrukcija Tvirtinimo laikiklio GESM-2 montavimo instrukcija , 0.03MB , pdf
